Smartconnectors1401A

Универсальный помощник для выключателей уровня: удобное управление, точный контроль, лёгкое управление параметрами!

Краткое руководство по эксплуатации

RevB2021.07.02

Введение:

Коммуникатор Smartconnectors1401A предназначен для проверки, настройки, резервного копирования и восстановления параметров выключателей уровня всех серий LBSF50/60/70.

Его основные особенности:

1. На ЖК-дисплее отображаются измеренные значения и параметры

2. Изменение параметров выполняется вводом с помощью кнопок

3. Компактный корпус, удобный для переноски.

4. Питание USB 5V — допускается питание от компьютера либо от зарядного устройства телефона и т. п.

5. Может обеспечивать питание 12V для распространённых выключателей типа NPN или PNP; максимальный ток питания 60mA.

6. Встроенный зуммер: при приёме сигнала выключателя с выходом PNP или NPN зуммер подаёт звуковой сигнал.

7. Загрузка параметров: после изменения какого-либо параметра пользователь должен через специальное меню загрузки загрузить параметры в выключатель уровня. При загрузке фактически перезаписываются все параметры, поэтому можно изменить несколько параметров, а затем одной процедурой загрузки обновить их все.

8. Допускается приём ШИМ-сигнала (PWM) 12V с индикацией коэффициента заполнения.

1. Основные параметры:

Габаритные размеры (LxWxH): 108x72x25mm

Масса: 102g

Электропитание: 5V1A

Рабочий ток: 100...400mA

Индикация параметров: LCD

Температура окружающей среды: -20...70 °C

Макс. выходной ток 12V: 60mA

Рабочий ток встроенного зуммера: 35mA

Настраиваемые приборы: выключатели уровня LBSF50/60/70

2. Клеммы и подключение:

1. Через интерфейс MiniUSB на коммуникатор Smartconnectors1401A подаётся питание постоянного тока 5V.

2. Коммуникатор Smartconnectors1401A через разъёмный клеммный зажим типа KF2EDG5.0 на 4P обеспечивает питание 12V для выключателей с выходом NPN или PNP; коммуникатор принимает выходной сигнал выключателя и обменивается с ним данными по отдельной линии связи.

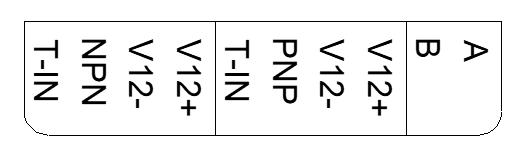

Клеммы разделены на 3 группы; слева направо они имеют следующее назначение:

Группа	Входящие клеммы	Функция	Примечание
1	V12+,V12-,NPN,T-IN	При проверке выключателя уровня типа NPN — соединение с 4 проводами выключателя уровня	l V12+: 12VDC+ (белый) l V12-: 12VDC- (зелёный) l NPN: выходной провод NPN выключателя уровня (жёлтый) l T-IN: линия данных выключателя уровня (коричневый)
2	V12+,V12-,PNPT-IN	При проверке выключателя уровня типа PNP — соединение с 4 проводами выключателя уровня	l V12+: 12VDC+ (белый) l V12-: 12VDC- (зелёный) l PNP: выходной провод PNP выключателя уровня (жёлтый) l T-IN: линия данных выключателя уровня (коричневый)
3	A，B	RS485	Функции, не реализованные в настоящее время

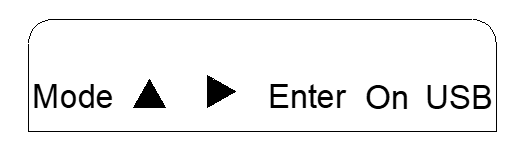

3. Кнопки и индикаторы:

Кнопка	Функция
On	Кнопка включения питания l Однократное нажатие — включение l Нажатие и удержание в течение 6 с — выключение
Mode	Нажатие кнопки Mode переключает режим работы Всего предусмотрено 5 режимов работы Act: загрузка параметров, разблокировка и прочие функции V/I: отображение текущего рабочего напряжения и рабочего тока выключателя уровня Pv: отображение текущих внутренних параметров выключателя уровня Cal: калибровка выключателя уровня Edit: изменение параметров выключателя уровня. Обратите внимание: после изменения параметров в этом режиме они вступают в силу только после загрузки с помощью меню d-ALL, d-Ad1, d—Id и т. д.
Вверх	Прокрутка меню вперёд либо, при изменении параметра, увеличение цифры текущего разряда на 1.
Вправо	Прокрутка меню назад либо, при изменении параметра, перемещение курсора вправо.
Enter	Вход в текущее меню, выполнение определённой функции или изменение того или иного параметра.

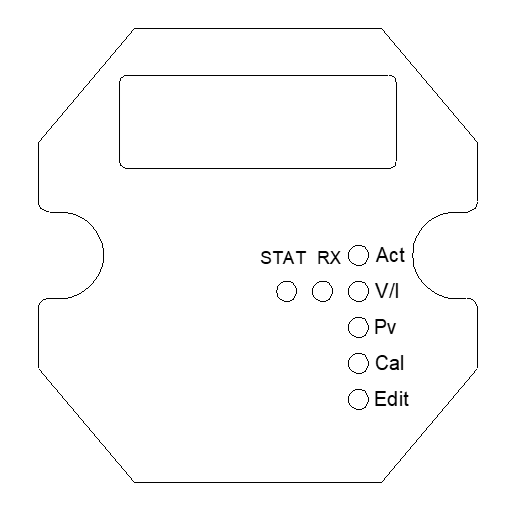

Индикатор	Значение
STAT	Горит постоянно после успешного установления связи коммуникатора с выключателем уровня
RX	Мигает один раз при каждой передаче информации от выключателя уровня
Act	Коммуникатор находится в режиме команд Act
V/I	Коммуникатор находится в режиме измерения напряжения и тока
Pv	Коммуникатор находится в режиме индикации и в реальном времени отображает текущие измеренные значения и значения параметров выключателя уровня^2-; некоторые параметры можно изменить и загрузить непосредственно нажатием кнопки Enter.
Cal	Коммуникатор находится в режиме калибровки, предназначенном для калибровки выключателя уровня
Edit	Коммуникатор находится в режиме редактирования, в котором можно изменять параметры выключателя уровня¹

1. Внимание! В режиме Edit изменение параметров не вступает в силу автоматически: после изменения необходимо выполнить команду загрузки параметров, и только тогда они вступят в силу.

2. Выключатель уровня не передаёт данные автоматически: периодическая автоматическая передача измеренных значений и параметров начинается только после разблокировки.

4. Режимы и функции их подменю:

1. Кнопка «Вправо» переключает подменю внутри текущего режима

2. Кнопка Mode переключает на следующий режим

3. Кнопка Enter запускает изменение параметра текущего меню или выполнение команды меню

4. При вводе изменений нажатие кнопки Mode отменяет изменение и переводит к следующему меню.

Режим работы

Тип подменю (допускается ли редактирование)

Краткое описание функций подменю

Act

l Меню командного типа

l Не редактируется,

l Вход по нажатию Enter, повторное нажатие подтверждает и выполняет соответствующее действие

1. Unloc — разблокировка выключателя уровня и установление связи.

2. bkUp — резервное копирование текущих параметров выключателя уровня

3. rESto — восстановление заводских параметров выключателя уровня

V/I

l Меню измерений в реальном времени

l Не редактируется

1. U — текущее рабочее напряжение выключателя уровня (V)

2. mA — текущий рабочий ток выключателя уровня (mA)

3. d — падение напряжения на выходе сигнализации PNP или NPN выключателя уровня.

l Меню измерений в реальном времени

l Не редактируется

1. P1000: текущее измеренное значение выключателя уровня (0...1000)

2. FPV: значение частоты

3. MAMP: значение амплитуды сигнала

4. do: тип выхода (NPN или PNP)

l 0:NPN

l 1:PNP

5. Wind0: начальное значение окна сигнализации

6. Wind1: конечное значение окна сигнализации

7. Whyst: гистерезис сигнализации

8. dly: задержка сигнализации (0...10)

9. dAmP: демпфирование (0...5)

10. Ecode: код неисправности (в норме 4001 или 6001)

11. uptk: скорость передачи информации

12. FAir: данные калибровки нуля выключателя уровня

13. F_Med: данные калибровки верхнего предела выключателя уровня

14. Trigr: интенсивность срабатывания

15. Sig1, Sig2, Sig3, Sig4, Sig5, Sig6 — диагностическая информация

16. Code: код изделия выключателя уровня

17. Perod: период ШИМ (PWM): 1 = 0.1S, 10 = 1S

18. dAC: точность дискретизации выключателя уровня

19. TCoEF: коэффициент температурной компенсации выключателя уровня

Cal

1. Меню командного типа

2. Не редактируется,

3. Вход по нажатию Enter, повторное нажатие подтверждает и выполняет соответствующее действие

1. Empty: выключатель уровня начинает обучение при пустом резервуаре; требуется, чтобы чувствительный элемент находился в воздухе и не контактировал со средой.

2. Full: выключатель уровня начинает обучение при полном резервуаре; требуется полное погружение чувствительного элемента в воду.

3. Сначала выполняется обучение при пустом резервуаре, затем — при полном; после выполнения команд выключатель уровня автоматически устанавливает подходящий диапазон сигнализации.

Edit

1. Меню параметров

2. Допускается редактирование и изменение

3. Изменение начинается по нажатию Enter; после завершения изменения повторное нажатие Enter сохраняет результат

1. Windo: начальная точка окна сигнализации (0...1000)

2. Wind1: конечная точка окна сигнализации (0...1000)

3. Whyst: гистерезис окна сигнализации (0...100)

4. do: тип выхода

l 0: соответствует выходу типа NPN

l 1: соответствует выходу типа PNP

5. dLy: задержка сигнализации (0...10)

6. dAmP: демпфирование (0...3)

5. Примеры часто выполняемых операций:

Пример 1: проверка функции сигнализации выключателя уровня с выходом NPN (типы LBSF50/60/70)

1. Подача питания:

l Надёжно соедините первую группу клемм (V12+, V12-, NPN, T-IN) коммуникатора Smartconnectors1401A с выключателем уровня через разъёмный клеммный зажим на 4P. Подайте питание на коммуникатор SMARTCONNECTORS1401A по USB-кабелю и нажмите кнопку «On» для включения. После включения на экране коммуникатора отображается Unloc (разблокировка) и загорается индикатор состояния Act.

2. Функция сигнализации:

l Погрузите выключатель уровня в воду (либо крепко сожмите его рукой), чтобы вызвать срабатывание сигнализации: загорится индикатор выключателя, и при этом должен подать сигнал встроенный зуммер коммуникатора Smartconnectors1401A — это означает, что выключатель в данный момент работает нормально.

Пример 2: проверка функции сигнализации выключателя уровня с выходом PNP (типы LBSF50/60/70)

1. Подача питания:

l Надёжно соедините вторую группу клемм (V12+, V12-, PNP, T-IN) коммуникатора Smartconnectors1401A с выключателем уровня через разъёмный клеммный зажим на 4P. Подайте питание на коммуникатор SMARTCONNECTORS1401A по USB-кабелю и нажмите кнопку «On» для включения. После включения на экране коммуникатора отображается Unloc (разблокировка) и загорается индикатор состояния Act.

2. Функция сигнализации:

Пример 3: просмотр PV и внутренних параметров выключателя уровня с выходом NPN (типы LBSF50/60/70)

1. Для нормальной связи с выключателем уровня LBSF50 типа NPN между клеммами V12+ и T-IN необходимо параллельно подключить подтягивающий резистор сопротивлением 1.2K Ом. Для исполнения PNP этот резистор не требуется.

2. Подача питания:

l Надёжно соедините первую группу клемм (V12+, V12-, NPN, T-IN) коммуникатора Smartconnectors1401A с выключателем уровня через разъёмный клеммный зажим на 4P. Подайте питание на коммуникатор Smartconnectors1401A по USB-кабелю и нажмите кнопку «On» для включения. После включения на экране отображается Unloc (разблокировка) и загорается индикатор состояния Act.

3. Разблокировка:

l После запуска загорается индикатор Act и на экране отображается Unloc; нажмите кнопку Enter — символы Unloc начнут мигать, повторным нажатием Enter подтвердите начало разблокировки выключателя уровня. Разблокировка обычно занимает более 10 с.

l После успешной разблокировки индикатор связи RX коммуникатора Smartconnectors1401A периодически мигает, а индикатор STAT горит постоянно.

l После успешной разблокировки коммуникатор Smartconnectors1401A автоматически считывает параметры выключателя уровня и сохраняет их в области редактирования Edit для дальнейшей корректировки пользователем.

4. Просмотр параметров:

l Несколько раз нажмите кнопку Mode, пока не загорится индикатор Pv, — после этого коммуникатор Smartconnectors1401A начнёт отображать внутренние параметры выключателя.

l Нажимая кнопки «Назад» или «Вверх», переключайтесь между различными параметрами; наиболее важные из них перечислены ниже:

l P1000: текущее измеренное значение чувствительного элемента (диапазон: 0...1000)

1. У откалиброванного прибора в воздухе: P1000 ≈ 100.

2. У откалиброванного прибора в воде: P1000 ≈ 800.

l Wind0: начальное значение окна сигнализации (значения сигнализации различаются для воды, масла и твёрдых сыпучих материалов)

l Do: тип выхода (0 = NPN или 1 = PNP)

l dLy: задержка сигнализации: 0...10

l dAmP: демпфирование: 0...3

l Wind1: конечное значение окна сигнализации (обычно 1000, изменять не требуется)

Пример 4: изменение значения параметра Wind0 — начальной точки окна сигнализации выключателя уровня с выходом NPN (тип LBSF50)

1. Подача питания:

l Надёжно соедините первую группу клемм (V12+, V12-, NPN, T-IN) коммуникатора SMARTCONNECTORS1401A с выключателем уровня через разъёмный клеммный зажим на 4P. Подайте питание на коммуникатор SMARTCONNECTORS1401A по USB-кабелю и нажмите кнопку «On» для включения. После включения на экране коммуникатора отображается Unloc (разблокировка) и загорается индикатор состояния Act.

2. Разблокировка:

l После запуска загорается индикатор Act и на экране отображается Unloc; нажмите кнопку Enter — символы Unloc начнут мигать, повторным нажатием Enter подтвердите начало разблокировки прибора. Разблокировка обычно занимает более 10 с.

3. Просмотр текущего значения начальной точки окна сигнализации Wind0

l Несколько раз нажмите кнопку Mode, пока не загорится индикатор Pv, затем продолжайте нажимать кнопку «Назад», переключая параметры, пока на экране не появится Wind0.

l Wind0: наиболее часто задаваемые значения:

n Вода: 550

n Пена: 300

n Вязкая среда (например, густая паста): 790

n Жиры и масла: 250

n Твёрдые частицы (например, сухой чай): 160

4. Редактирование Wind0:

l В режиме PV, когда на экране отображается Wind0, нажмите кнопку Enter, чтобы начать изменение значения Wind0.

l Кнопкой «Вправо» перемещайте курсор, кнопкой «Вверх» изменяйте цифру в текущем разряде.

l После завершения изменения нажмите кнопку Enter для сохранения; на экране появится запрос Yes — повторным нажатием Enter подтвердите его, и начнётся загрузка.

l Загрузка обычно длится более 10 с; после её завершения индикатор связи RX начинает мигать, а индикатор STAT тоже горит постоянно. Если изменение выполнено успешно, на экране отображается PASS.

Пример 5: изменение задержки сигнализации выключателя уровня типа NPN с 0 с на 3 с (тип LBSF50)

1. Подача питания:

2. Разблокировка:

l После запуска загорается индикатор Act и на экране отображается Unloc; нажмите кнопку Enter — символы Unloc начнут мигать, повторным нажатием Enter подтвердите начало разблокировки прибора. Разблокировка обычно занимает более 10 с.

l После успешной разблокировки индикатор связи RX коммуникатора SMARTCONNECTORS1401A периодически мигает, а индикатор STAT горит постоянно.

l После успешной разблокировки коммуникатор SMARTCONNECTORS1401A автоматически считывает параметры выключателя уровня и сохраняет их в области редактирования Edit для дальнейшей корректировки пользователем.

3. Просмотр текущей задержки сигнализации

l Несколько раз нажмите кнопку Mode, пока не загорится индикатор Pv, затем продолжайте нажимать кнопку «Назад», переключая параметры, пока на экране не появится dLy.

4. Редактирование dLy:

l В режиме PV, когда на экране отображается dLy, нажмите кнопку Enter, чтобы начать изменение параметра задержки dLy.

l Кнопкой «Вправо» перемещайте курсор, кнопкой «Вверх» изменяйте цифру в текущем разряде: для задержки 3 с здесь следует установить значение 3.

l После завершения изменения нажмите кнопку Enter для подтверждения; на экране появится запрос Yes — повторным нажатием Enter подтвердите его, и начнётся загрузка.

5. Отключите питание выключателя уровня и снова подайте его (при этом отключается передача диагностической информации, чтобы она не влияла на длительность задержки).

6. Проверка

l Погрузите чувствительный элемент выключателя уровня в воду (либо крепко сожмите его рукой), затем извлеките из воды и убедитесь, что задержка сигнализации соответствует норме,

6. Часто встречающиеся неисправности коммуникатора SMARTCONNECTORS1401A

Симптом	Возможная причина	Способ устранения
Индикатор RX не мигает	Неисправность подключения Выключатель уровня не разблокирован Через 300 с после разблокировки выключатель уровня автоматически блокируется снова.	Проверьте подключение Проверьте, равно ли напряжение питания выключателя уровня 12V Снова разблокируйте выключатель уровня с помощью коммуникатора
После подключения выключателя уровня экран коммуникатора внезапно темнеет	Возможно короткое замыкание между положительным и отрицательным проводами питания выключателя уровня.Возможна неисправность выключателя уровня: слишком большой рабочий ток не позволяет коммуникатору работать нормально.	1. В режиме V/I коммуникатора проверьте рабочее напряжение и ток. Нормальное напряжение — прибл. 12V, рабочий ток колеблется в пределах 4...40mA. 2. Для проверки замените выключатель уровня. 3. Проверьте подключение.
На экране SMARTCONNECTORS1401A отображается Err1 или Err2	Напряжение питания ниже 5V Внутренняя аппаратная неисправность SMARTCONNECTORS1401A	Подайте питание и перезапустите SMARTCONNECTORS1401A: в процессе запуска на экране появятся два числа, например 1181, 731, которые обозначают выходное напряжение. Если выходное напряжение превышает допустимый предел, SMARTCONNECTORS1401A подаёт сигнал тревоги. Запишите данные, отображаемые на экране при включении питания, и сообщите их техническим специалистам изготовителя.
Выключатель уровня типа NPN не выходит на связь	Плохой контакт подтягивающего резистора Либо его сопротивление подобрано неправильно	1. Проверьте, равно ли сопротивление подтягивающего резистора 1.2K 2. Проверьте правильность установки подтягивающего резистора и надёжность его подключения.
После срабатывания сигнализации при контакте чувствительного элемента выключателя уровня с водой и последующего извлечения из воды сигнализация не снимается.	1. Недостаточное напряжение питания коммуникатора 5V по USB. 2. Слишком большой рабочий ток выключателя уровня приводит к недостаточному питанию коммуникатора.	1. Проверьте либо замените USB-зарядное устройство. 2. При использовании портативного аккумулятора (power bank) проверьте, не низок ли уровень его заряда 3. Используйте качественный USB-кабель (с малым сопротивлением). 4. Для проверки замените выключатель уровня.

7. Диагностическая информация коммуникатора SMARTCONNECTORS1401A

Для удобства диагностики на месте коммуникатор после разблокировки выключателя уровня выводит в первую очередь несколько важных параметров и измеренных значений. К ним относятся:

l Код изделия CodE

l Версия программного обеспечения VEr

l Тип выхода (NPN/PNP)

l Внутреннее измеренное значение FPV

l Уровень сигнала MAMP

Пользователь может снять короткое видео с информацией, отображаемой на экране после разблокировки, и отправить его техническим специалистам изготовителя для быстрого выявления причины неисправности.

8. Приложение

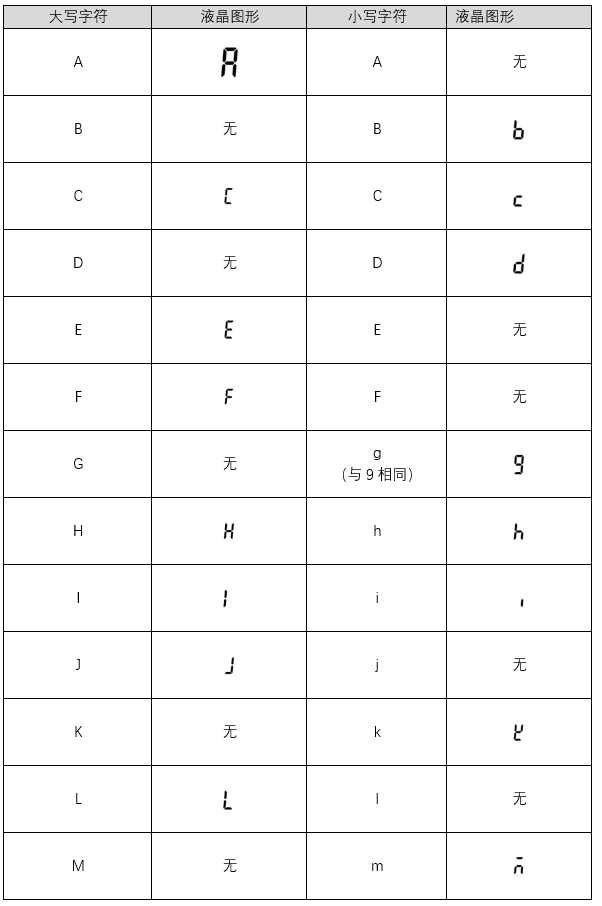

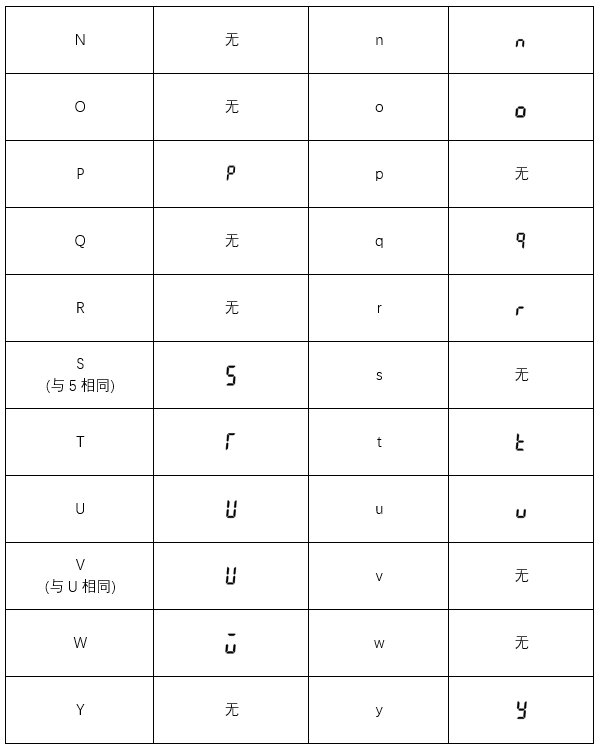

Таблица соответствия символов ЖК-дисплея
