Name: Уровнемер сыпучих материалов с отвесным грузом серии FTV-1600Q
Brand: DOWESTON

Уровнемер сыпучих материалов с отвесным грузом серии FTV-1600Q

FTV-1600Q СЕРИЯ УРОВНЕМЕР СЫПУЧИХ МАТЕРИАЛОВ С ОТВЕСНЫМ ГРУЗОМ FTV-1600Q Серия Уровнемер сып…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

FTV-1600Q СЕРИЯ УРОВНЕМЕР СЫПУЧИХ МАТЕРИАЛОВ С ОТВЕСНЫМ ГРУЗОМ

FTV-1600Q Серия Уровнемер сыпучих материалов с отвесным грузом

Механический重锤式 уровнемер для сыпучих материалов в силосах

FTV-1600Q Weight Level Meter — это重锤式 (механический) уровнемер сыпучих материалов, предназначенный для измерения уровня зерна, цемента, песка и других сыпучих материалов в силосах и бункерах.

Принцип действия основан на механическом опускании重锤 (отвесного груза) вниз по направляющему тросу до контакта с поверхностью материала. При достижении поверхности重锤 останавливается, измеряется длина размотанного троса, и вычисляется уровень заполнения. Затем重锤 автоматически поднимается в исходное положение. Измерение может запускаться вручную или автоматически по расписанию.

Особенности

FEATURES

Особенности продукта

Механический принцип: Надёжная конструкция
Для сыпучих материалов: Зерно, цемент, песок
Большие диапазоны: До 45 м
Работа в пыльных условиях: Стабильные измерения
Автоматический цикл: По расписанию или вручную
Различные выходы: 4-20 мА; релейный; RS485
Самодиагностика: Контроль состояния

Области применения

Сельское хозяйство: Силосы с зерном
Цементная промышленность: Силосы с цементом
Горнодобывающая отрасль: Сыпучие материалы
Пищевая промышленность: Мука, сахар, крахмал
Химическая промышленность: Сыпучие порошки

Принцип работы

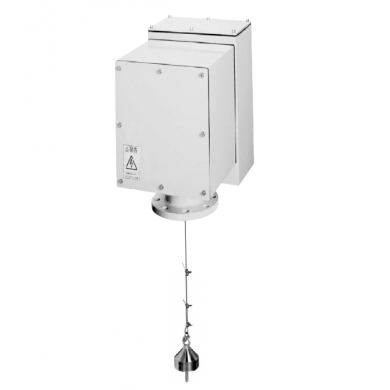

Уровнемер FTV-1600Q Weight Level Meter состоит из корпуса с электродвигателем, барабана с тросом и重锤 (отвесного груза). По команде на измерение重锤 опускается вниз со скоростью ~0.15 м/с. При контакте重锤 с поверхностью материала изменяется натяжение троса, что фиксируется датчиком. Электроника вычисляет длину размотанного троса и определяет уровень заполнения. Затем重锤 автоматически поднимается в исходное положение. Измеренные данные передаются на выходной сигнал 4-20 мА или по интерфейсу RS485.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Модель	FTV-1600Q Weight Level Meter (重锤式 уровнемер)
Принцип измерения	Механический (重锤 с тросом)
Диапазон измерений	0...5 м ... 0...45 м
Точность	±0.1% от диапазона; ±10 мм
Разрешение	1 мм
Скорость опускания	~0.15 м/с
Скорость подъёма	~0.3 м/с
Выходной сигнал	4-20 мА; RS485 (Modbus RTU)
Релейные выходы	2 × переключающий контакт (SPDT); 5 А / 250 В AC
Питание	24 В DC; 220 В AC (50/60 Гц)
Потребляемая мощность	~15 ВА (при работе); ~1 ВА (в режиме ожидания)
Тип запуска	Вручную; автоматически по расписанию (1...999 мин)
Материал корпуса	Алюминиевый спайт; нержавеющая сталь
Материал троса и груза	Нержавеющая сталь
Температура среды	-40...+120°C
Температура окружающей среды	-40...+60°C
Монтаж	Фланцевый; резьбовой
Степень защиты	IP65; IP66 (пылезащищённое)
Соответствие стандартам	ГОСТ Р, CE, EAC
