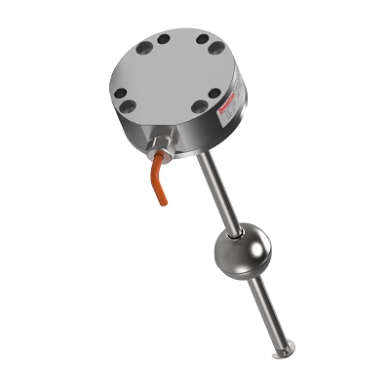

Name: LKS-100 моноблочный магнитострикционный уровнемер
Brand: DOWESTON

LKS-100 моноблочный магнитострикционный уровнемер

LKS-100 СЕРИЯ ФЛАНЦЕВОЙ МОНОБЛОЧНЫЙ МАГНИТОСТРИКЦИОННЫЙ УРОВНЕМЕР LKS-100 Серия Фланцевый мо…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

LKS-100 СЕРИЯ ФЛАНЦЕВОЙ МОНОБЛОЧНЫЙ МАГНИТОСТРИКЦИОННЫЙ УРОВНЕМЕР

LKS-100 Серия Фланцевый моноблочный магнитострикционный уровнемер

Интегрированный магнитострикционный уровнемер с фланцевым монтажом

LKS-100 — это фланцевый моноблочный магнитострикционный уровнемер, предназначенный для высокоточного непрерывного измерения уровня жидкости.

Интегрированная конструкция объединяет электронный блок и измерительный зонд в одном корпусе с фланцевым монтажом. Это упрощает установку и снижает стоимость системы. Принцип действия основан на эффекте магнитострикции. Встроенный HART-протокол обеспечивает двустороннюю цифровую связь с управляющей системой.

Особенности

FEATURES

Особенности продукта

Моноблочная конструкция: Электроника + зонд в одном корпусе
Фланцевый монтаж: Простая установка на ёмкости
Высокая точность: ±0.05% от диапазона
Магнитострикционный принцип: Прямое измерение
HART протокол: Двусторонняя цифровая связь
Различные длины: До 6 м
Взрывозащищённое исполнение: Для опасных зон

Области применения

Нефтегазовая отрасль: Резервуары хранения
Химическая промышленность: Высокоточные измерения
Нефтехимия: Технологические ёмкости
Энергетика: Водохранилища
Пищевая промышленность: Контроль уровня

Принцип работы

Магнитострикционный уровнемер LKS-100 состоит из фланцевого корпуса с электронным модулем и измерительного зонда. При подаче импульса тока на волновод вокруг него возникает кольцевое магнитное поле. В точке, где магнитное поле импульса встречается с полем магнитного поплавка, возникает волна Релея (магнитострикционная деформация), которая распространяется по волноводу к датчику. Время между излучением импульса и приходом волны точно измеряется и пересчитывается в расстояние до поплавка. Положение поплавка соответствует уровню жидкости.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Модель	LKS-100 Flange-mounted (фланцевый моноблочный)
Принцип измерения	Магнитострикционный
Диапазон измерений	0...0.5 м ... 0...6 м
Точность	±0.05% от диапазона; ±0.5 мм
Разрешение	0.1 мм
Выходной сигнал	4-20 мА (двухпроводной); HART протокол
Питание	10...36 В DC (двухпроводная схема)
Дисплей	ЖК-дисплей (опция)
Фланец	DN50 (2"); DN80 (3"); DN100 (4")
Стандарт фланца	EN 1092-1; ANSI B16.5; ГОСТ 12820
Длина зонда	0.5 м...6 м; по заказу
Материал зонда	Нержавеющая сталь 304/316L
Поплавок	Нержавеющая сталь; тантал; PTFE
Температура среды	-40...+125°C
Температура окружающей среды	-40...+85°C
Максимальное рабочее давление	До 16 МПа
Взрывозащита	Ex ia IIC T6; Ex d IIC T6
Степень защиты	IP67
Соответствие стандартам	ГОСТ Р, CE, ATEX, IECEx, EAC
