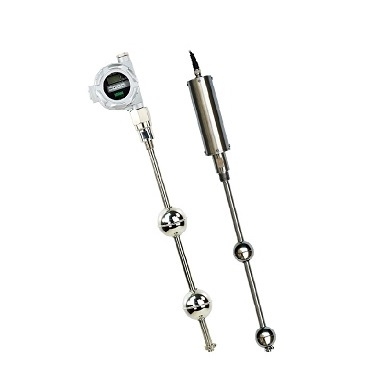

LEG-100 — магнитострикционный уровнемер во взрывозащищённом исполнении с цифровым дисплеем

LEG-100 СЕРИЯ МАГНИТОСТРИКЦИОННЫЙ УРОВНЕМЕР С ЦИФРОВЫМ ДИСПЛЕЕМ (ВЗРЫВОЗАЩИЩЁННОЕ ИСПОЛНЕНИЕ…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

LEG-100 СЕРИЯ МАГНИТОСТРИКЦИОННЫЙ УРОВНЕМЕР С ЦИФРОВЫМ ДИСПЛЕЕМ (ВЗРЫВОЗАЩИЩЁННОЕ ИСПОЛНЕНИЕ)

LEG-100 Серия Магнитострикционный уровнемер с цифровым дисплеем (взрывозащищённое исполнение)

Высокоточный магнитострикционный уровнемер с локальной индикацией

LEG-100 — это высокоточный магнитострикционный уровнемер с цифровым дисплеем и взрывозащищённым исполнением, предназначенный для непрерывного измерения уровня жидкости.

Принцип действия основан на эффекте магнитострикции: волна Релея, распространяющаяся по волноводу, генерируется импульсом тока, а магнитное поле поплавка определяет точное положение уровня. Встроенный ЖК-дисплей отображает текущее значение уровня. Взрывозащищённое исполнение обеспечивает безопасность во взрывоопасных зонах.

Особенности

FEATURES

Особенности продукта

Высокая точность: ±0.05% от диапазона
Магнитострикционный принцип: Прямое измерение уровня
Цифровой дисплей: Локальный мониторинг
Взрывозащищённое исполнение: Ex ia IIC T6
HART протокол: Двусторонняя цифровая связь
Измерение температуры: Дополнительно (опция)
Различные длины: До 60 м

Области применения

Нефтегазовая отрасль: Резервуары с нефтью и нефтепродуктами
Химическая промышленность: Высокоточные измерения уровня
Нефтехимия: Резервуары хранения
Энергетика: Водохранилища
Технологические процессы: Контроль уровня

Принцип работы

Магнитострикционный уровнемер LEG-100 состоит из волновода (никель-хромовая проволока), поплавка с постоянным магнитом и электронного модуля. При подаче импульса тока на волновод вокруг него возникает кольцевое магнитное поле. В точке, где магнитное поле импульса встречается с полем магнитного поплавка, возникает волна Релея (магнитострикционная деформация), которая распространяется по волноводу к датчику. Время между излучением импульса и приходом волны точно измеряется и пересчитывается в расстояние до поплавка. Положение поплавка соответствует уровню жидкости.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Модель	LEG-100 Ex (магнитострикционный уровнемер, взрывозащищённый)
Принцип измерения	Магнитострикционный
Диапазон измерений	0...0.5 м ... 0...60 м
Точность	±0.05% от диапазона; ±0.5 мм
Разрешение	0.1 мм
Повторяемость	±0.01% от диапазона
Выходной сигнал	4-20 мА (двухпроводной); HART протокол
Питание	10...36 В DC (двухпроводная схема)
Дисплей	ЖК-дисплей (4-разрядный, с подсветкой)
Длина зонда	0.5 м...60 м; по заказу
Материал зонда	Нержавеющая сталь 304/316L
Поплавок	Нержавеющая сталь; тантал; PTFE
Температура среды	-40...+125°C
Температура окружающей среды	-40...+85°C
Максимальное рабочее давление	До 16 МПа; до 40 МПа (высокодавление)
Монтаж	Фланцевый; резьбовой
Взрывозащита	Ex ia IIC T6; Ex d IIC T6
Степень защиты	IP67
Соответствие стандартам	ГОСТ Р, CE, ATEX, IECEx, EAC
