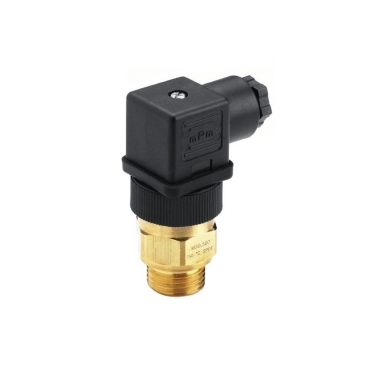

Name: TT-10 механическое реле температуры
Brand: DOWESTON

TT-10 механическое реле температуры

TT-10 МЕХАНИЧЕСКОЕ РЕЛЕ ТЕМПЕРАТУРЫ TT-10 Механическое реле температуры Надёжный механически…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

TT-10 МЕХАНИЧЕСКОЕ РЕЛЕ ТЕМПЕРАТУРЫ

TT-10 Механическое реле температуры

Надёжный механический термостат для промышленной сигнализации и защиты

TT-10 — это механическое реле температуры (термостат), предназначенное для контроля температуры среды и коммутации электрической цепи при достижении заданного порогового значения.

Принцип действия основан на использовании газонаполненной или жидкостной термосистемы: изменение температуры вызывает изменение давления в системе, что приводит к перемещению сильфона и переключению контактов. Реле не требует внешнего питания для работы измерительного механизма, что обеспечивает высокую надёжность и простоту эксплуатации.

Особенности

FEATURES

Особенности продукта

Механический принцип: Не требует внешнего питания
Газонаполненная система: Быстрый отклик
Высокая надёжность: Простая конструкция
Различные диапазоны: От -50°C до +300°C
Ручная настройка: Простая регулировка порога
Взрывозащищённое исполнение: Для опасных зон
Различные присоединения: Резьбовое, фланцевое

Области применения

Нефтегазовая отрасль: Сигнализация и защита
Энергетика: Контроль температуры оборудования
Химическая промышленность: Предотвращение перегрева
Пищевая промышленность: Контроль технологических процессов
Системы вентиляции и кондиционирования: Термостатирование

Принцип работы

TT-10 состоит из термобаллона, капиллярной трубки и сильфонного механизма. Термобаллон заполнен газом или жидкостью, чувствительной к температуре. При изменении температуры среды давление в термосистеме изменяется, что вызывает перемещение сильфона. При достижении заданного порога сильфон воздействует на микропереключатель, который коммутирует электрическую цепь. Порог срабатывания настраивается вручную с помощью регулировочного винта.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Модель	TT-10 (механическое реле температуры)
Принцип действия	Газонаполненная термосистема с сильфоном
Диапазоны уставок	-30...+50°C; 0...+100°C; 50...+200°C; 100...+300°C
Точность срабатывания	±2% от диапазона
Гистерезис	2...10°C (регулируемый)
Контакты	1 × переключающий контакт (SPDT); 2 × (по заказу)
Коммутируемая мощность	250 В AC / 5 А; 30 В DC / 5 А
Длина капиллярной трубки	1 м; 2 м; 5 м; 10 м; по заказу
Диаметр термобаллона	Ø6 мм; Ø8 мм; Ø10 мм
Материал термобаллона	Нержавеющая сталь 304/316L
Присоединение	Резьба M20×1.5; G1/2"; G3/4"
Материал корпуса	Алюминиевый сплав; нержавеющая сталь
Температура окружающей среды	-40...+70°C
Взрывозащита	Ex d IIC T6; Ex ia IIC T6
Степень защиты	IP65 / IP67
Электрическое подключение	Клеммная коробка; кабельный ввод M20×1.5
Соответствие стандартам	ГОСТ Р, CE, ATEX, EAC
