Обзор продукта

OVERVIEW

ПОПЛАВКОВЫЙ·ИЗМЕРИТЕЛЬ ГРАНИЦЫ РАЗДЕЛА НЕФТИ И ВОДЫ FTV-1600Q

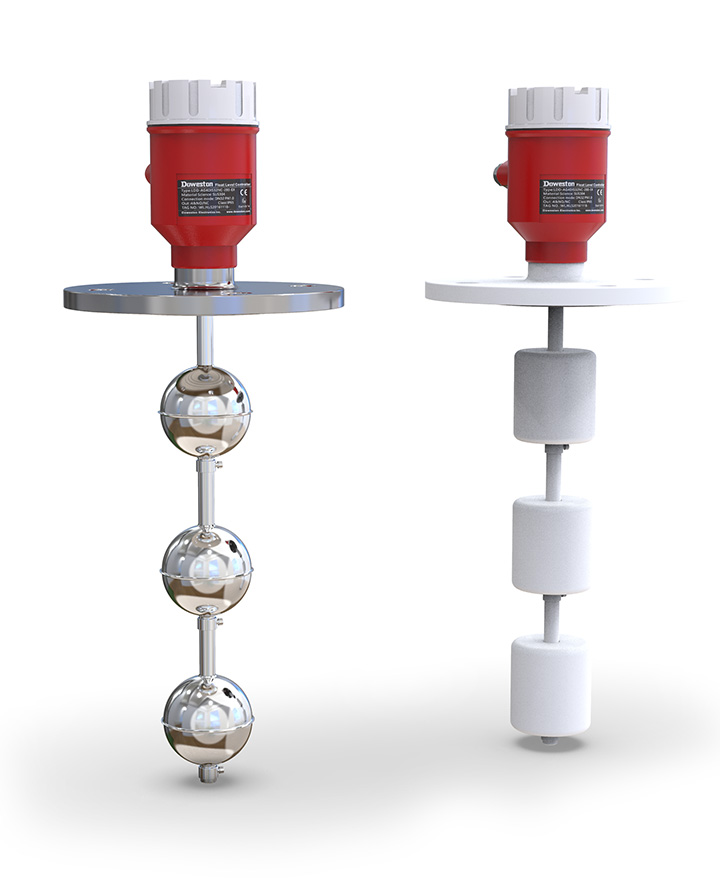

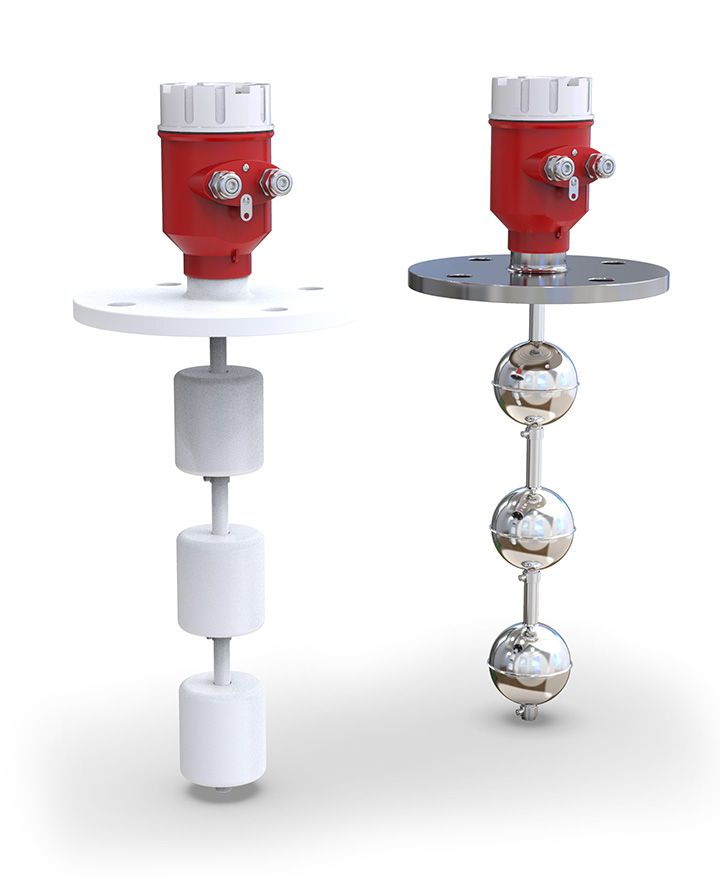

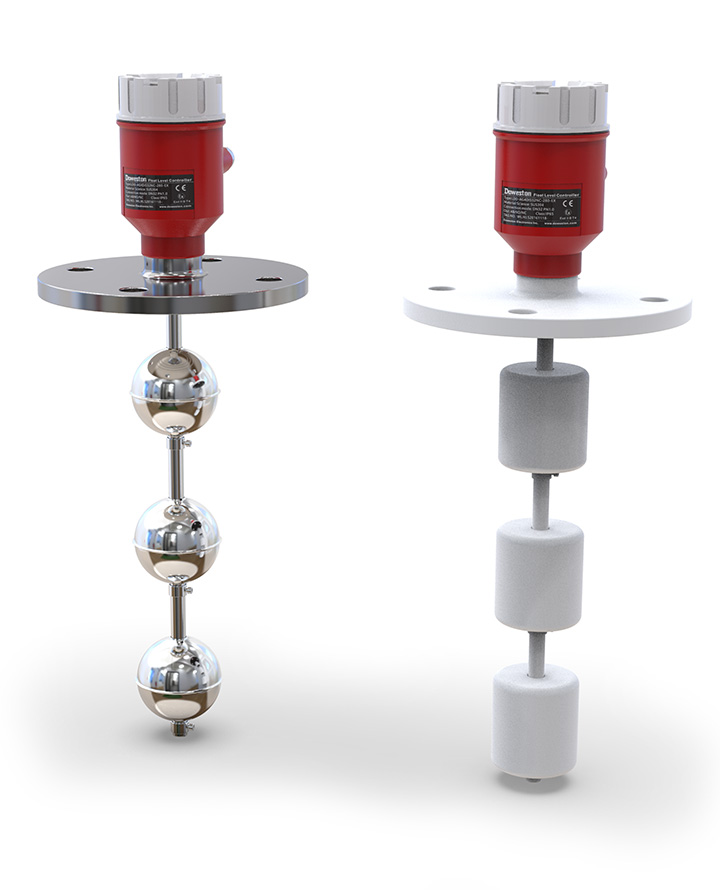

FTV-1600Q серия Поплавковый измеритель границы раздела нефти и воды

Контроль уровня нефти и определение границы раздела фаз

FTV-1600Q — это поплавковый измеритель границы раздела нефти и воды, предназначенный для одновременного измерения уровня нефти и определения положения границы раздела фаз в нефтяных резервуарах и сепараторах.

Два поплавка с разной плотностью погружаются соответственно в нефть и в воду. Измеряются как общий уровень жидкости, так и положение границы раздела фаз. Это позволяет контролировать процесс разделения нефти и воды в сепараторах.

Особенности

FEATURES

Особенности продукта

Двойной поплавок: Измерение уровня и границы раздела фаз
Непрерывное измерение: Аналоговый выход 4-20mA
Разделение фаз: Определение границы нефть/вода
Для нефтяных резервуаров: Специальное исполнение
Высокая точность: ±1 мм
Материалы на выбор: Нержавеющая сталь 304 / 316L
Взрывозащищённое исполнение: Для взрывоопасных зон

Области применения

Нефтяные резервуары: Контроль уровня нефти и воды
Нефтесепараторы: Определение границы раздела фаз
Нефтеперерабатывающие заводы: Контроль процессов разделения
Нефтебазы: Учёт уровня и определение подтоварной воды
Морские платформы: Контроль разделения нефти и воды

Принцип работы

Два поплавка с разной плотностью перемещаются в измерительной трубе. Верхний поплавок (плотность 0.7 г/см³) плавает на границе раздела нефти и воды, а нижний поплавок (плотность 1.0 г/см³) — на дне водного слоя. Магнитострикционный датчик измеряет положение обоих поплавков, позволяя определить как общий уровень жидкости, так и положение границы раздела фаз.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Измеряемая среда	Нефть, нефтепродукты, вода
Диапазон измерения уровня	0.5...16 м (по заказу до 30 м)
Точность измерения	±1 мм; ±0.5 мм (магнитострикционный)
Повторяемость	±0.5 мм
Плотность нефти	0.7...0.95 г/см³
Плотность воды	1.0...1.05 г/см³
Температура среды	-40...+150°C; -60...+250°C (высокотемпературный)
Максимальное давление	16 бар; 40 бар (высокодавление)
Выходной сигнал	2× 4-20mA (уровень + граница раздела); RS485 Modbus
Дисплей (опция)	ЖК, отображение уровня и границы раздела
Питание	24 В DC
Присоединение к процессу	Фланцевое DN50...DN200; резьбовое G2
Материал измерительной трубы	Нержавеющая сталь 304; 316L
Материал поплавков	Нержавеющая сталь 304; 316L
Материал корпуса	Нержавеющая сталь 304; алюминиевый сплав
Уплотнения	FKM; EPDM; PTFE
Степень защиты	IP65 / IP67
Взрывозащита	Ex ia IIC T6; Ex d IIC T6
Рабочая температура окружающей среды	-40...+80°C
Соответствие стандартам	ГОСТ Р, EN 61000-6, CE, EAC
