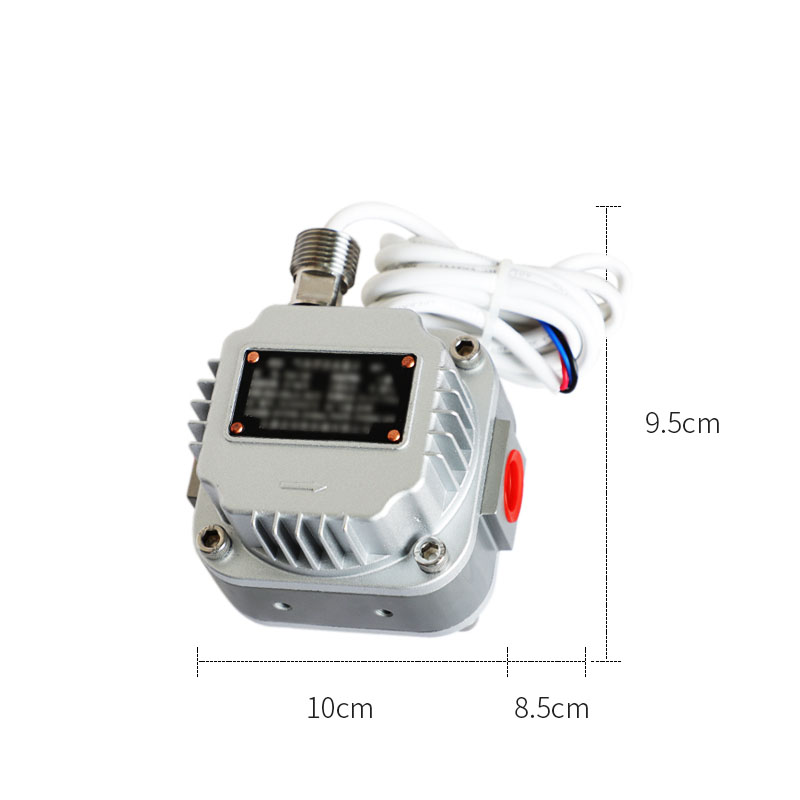

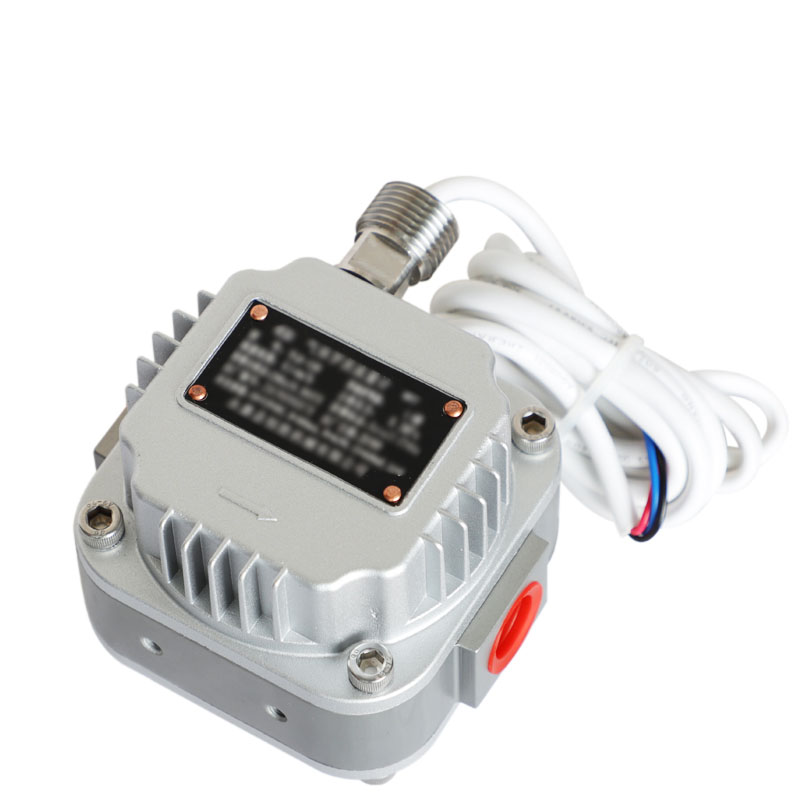

Name: YLQ-30 роторный газовый расходомер
Brand: DOWESTON

YLQ-30 роторный газовый расходомер

РОТОРНЫЙ·ГАЗОВЫЙ РАСХОДОМЕР YLQ-30 YLQ-30 роторный газовый расходомер Резонансный рас…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

РОТОРНЫЙ·ГАЗОВЫЙ РАСХОДОМЕР YLQ-30

YLQ-30 роторный газовый расходомер

Резонансный расходомер для коммерческого учёта природного газа

YLQ-30 — это роторный (вихревой) газовый расходомер, предназначенный для коммерческого и технологического учёта природного газа и других неагрессивных газов на газораспределительных станциях, промышленных предприятиях и в коммунальном хозяйстве.

Прибор не имеет движущихся частей, что обеспечивает высокую надёжность и долговременную стабильность показаний. Встроенный датчик температуры и давления (опция) позволяет приводить объёмный расход к стандартным условиям.

Особенности

FEATURES

Особенности продукта

Вихревой принцип: Отсутствие движущихся частей
Высокая надёжность: Долгий срок службы
Широкий диапазон расходов: От 1 до 1000 м³/ч
Температурная и компенсация давления: Приведение к стандартным условиям
Встроенный дисплей: Отображение расхода и суммы
Различные выходы: Импульсный, 4-20mA, RS485
Сертификация для коммерческого учёта: Госреестр СИ РФ

Области применения

Газораспределительные станции: Коммерческий учёт природного газа
Промышленные предприятия: Технологический учёт расхода газа
Коммунальное хозяйство: Учёт газа на котельных
Нефтегазовая отрасль: Измерение расхода попутного газа
Пищевая промышленность: Учёт технологических газов

Принцип работы

Поток газа обтекает неподвижное тело обтекания треугольной формы, за которым образуются регулярные вихри (вихри Кармана). Частота схода вихрей прямо пропорциональна скорости потока. Пьезоэлектрический датчик измеряет колебания давления, вызванные вихрями, и преобразует их в электрические импульсы. Микропроцессор обрабатывает сигнал и вычисляет объёмный расход. Встроенные датчики температуры и давления (опция) позволяют приводить расход к стандартным условиям.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Измеряемая среда	Природный газ, воздух, азот, другие неагрессивные газы
Диапазон расхода	1...1000 м³/ч (в зависимости от диаметра)
Точность измерения	±1.5% от измеренного значения; ±1% (опция)
Повторяемость	±0.5%
Условный проход	DN25...DN200
Температура среды	-40...+120°C
Максимальное рабочее давление	16 бар; 40 бар (высокодавление)
Температурная компенсация	Встроенный Pt100
Давление (опция)	Встроенный датчик давления
Приведение к стандартным условиям	По ГОСТ 2939 (20°C, 101.325 кПа)
Выходной сигнал	Импульсный; 4-20mA; RS485 Modbus; HART (опция)
Дисплей	ЖК, отображение расхода, суммы, температуры, давления
Питание	24 В DC; 220 В AC (для дисплея)
Присоединение к процессу	Фланцевое (по ГОСТ); резьбовое
Материал корпуса	Нержавеющая сталь 304; нержавеющая сталь 316L
Уплотнения	NBR; FKM
Степень защиты	IP65 / IP67
Взрывозащита	Ex d IIC T6; Ex ia IIC T6
Межповерочный интервал	2 года
Соответствие стандартам	ГОСТ Р, ГОСТ 8.586, CE, EAC
