Name: TVG-N1 Игольчатый клапан
Brand: DOWESTON

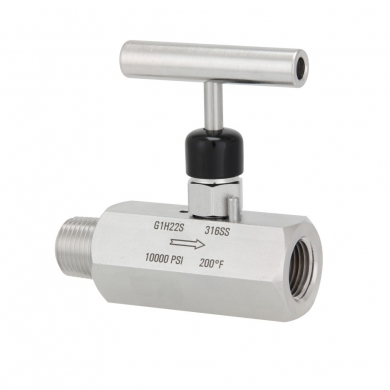

TVG-N1 Игольчатый клапан

TVG-N1 ИГОЛЬЧАТЫЙ КЛАПАН (ИГОЛЬЧАТЫЙ ВЕНТИЛЬ) TVG-N1 Игольчатый клапан (игольчатый вентиль) …

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

TVG-N1 ИГОЛЬЧАТЫЙ КЛАПАН (ИГОЛЬЧАТЫЙ ВЕНТИЛЬ)

TVG-N1 Игольчатый клапан (игольчатый вентиль)

Высококачественный игольчатый вентиль для точной запорной арматуры

TVG-N1 — это игольчатый клапан (игольчатый вентиль), предназначенный для точного перекрытия потока в измерительных импульсных линиях и технологических трубопроводах высокого давления.

Игольчатый вентиль имеет коническую иглу, которая входит в коническое седло, обеспечивая плотное перекрытие потока. Это позволяет точно регулировать и перекрывать поток среды. Корпус из нержавеющей стали обеспечивает высокую коррозионную стойкость и прочность. Широкий диапазон давлений и температур делает его универсальным решением для нефтегазовой, химической и других отраслей промышленности.

Особенности

FEATURES

Особенности продукта

Игольчатая конструкция: Точное перекрытие
Нержавеющая сталь: Коррозионная стойкость
Высокое давление: До 41 МПа; до 100 МПа
Высокая температура: До +200°C; +400°C
Тип уплотнения: Мягкое металлическое; PTFE
Стандартные резьбы: NPT; G; M20×1.5
Различные конфигурации: Угловой; проходной

Области применения

Нефтегазовая отрасль: Импульсные линии; отборные устройства
Химическая промышленность: Технологические трубопроводы
Энергетика: Котлы; трубопроводы высокого давления
Нефтехимия: Агрессивные среды
Общие применения: Точное перекрытие потока в измерительных линиях

Принцип работы

Игольчатый клапан TVG-N1 состоит из конической иглы, которая перемещается при вращении маховичка. При закрытии клапана игла плотно входит в коническое седло, перекрывая поток среды. Благодаря конической форме иглы и седла достигается высокая герметичность. По сравнению с шаровыми кранами, игольчатые вентили обеспечивают более точное регулирование потока и меньшую скорость износа при частых операциях. Сальниковое уплотнение штока предотвращает утечку среды наружу.

Технические характеристики
SPECIFICATIONS

Технические характеристики

Параметр Значение

Модель TVG-N1 Needle Valve (игольчатый вентиль)

Конструкция Проходной; угловой; трёхходовой

Материал корпуса Нержавеющая сталь 316/316L; углеродистая сталь

Материал уплотнения PTFE; графит; нержавеющая сталь

Максимальное рабочее давление До 41 МПа (6000 psi); до 100 МПа (15000 psi)

Температура среды -60...+200°C; +400°C (высокотемпературный)

Резьба (внутренняя) 1/8"; 1/4"; 1/2" NPT; G1/2"; M20×1.5

Резьба (наружная) 1/8"; 1/4"; 1/2" NPT; G1/2"; M20×1.5

Присоединение к процессу Резьбовое; под приварку; фланцевое

Уплотнение штока Сальниковое; O-ring; графитовое

Класс герметичности Класс A (по ГОСТ 9544); bubble-tight

Испытание на утечку Гидравлическое (1.5×PN); пневматическое

Привод Ручной (маховичок)

Соответствие стандартам ANSI B16.34, API 602, NACE MR0175, CE, EAC
