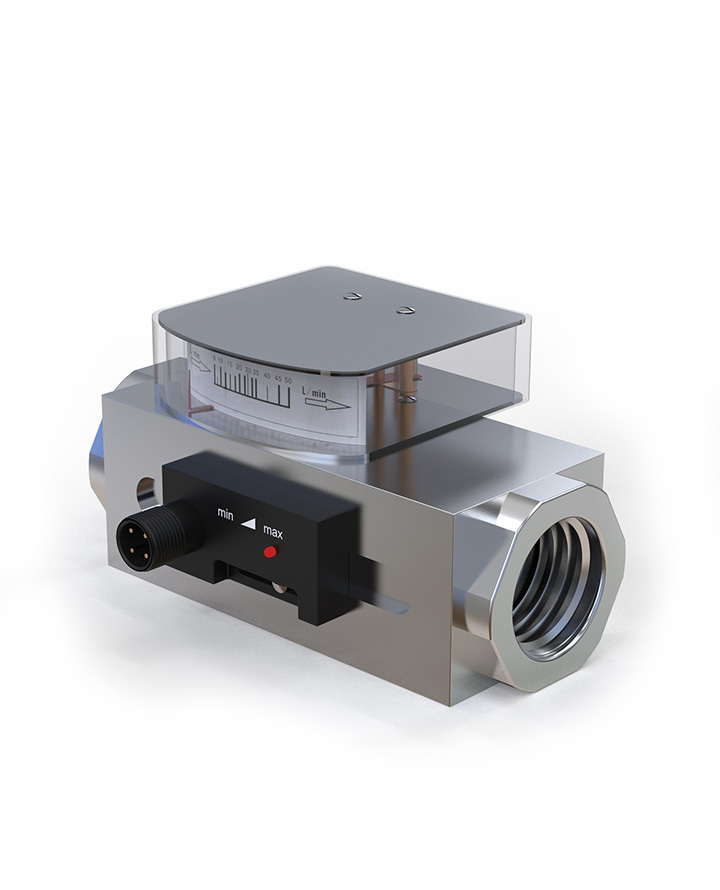

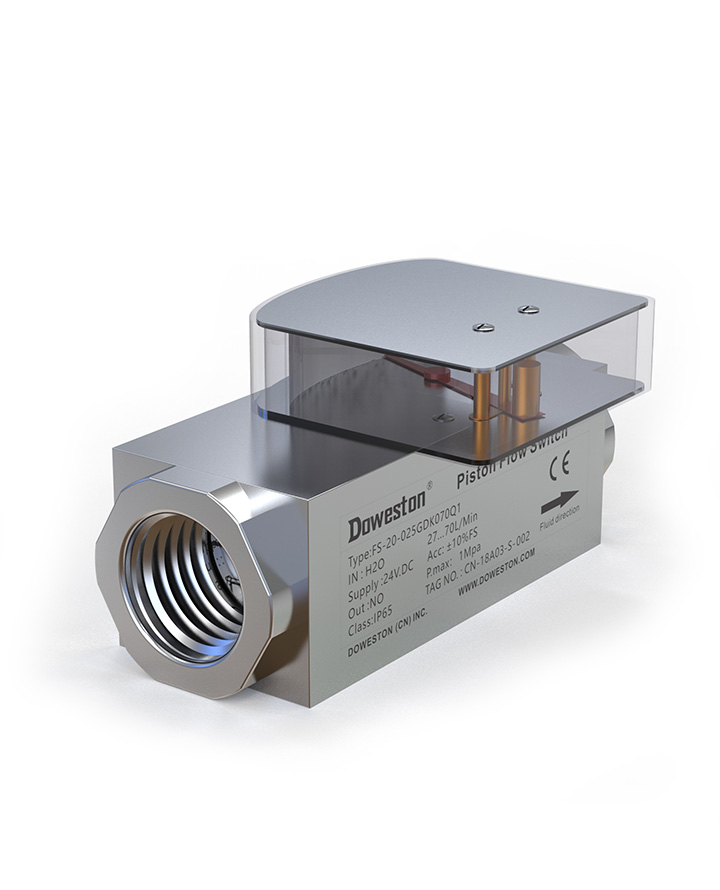

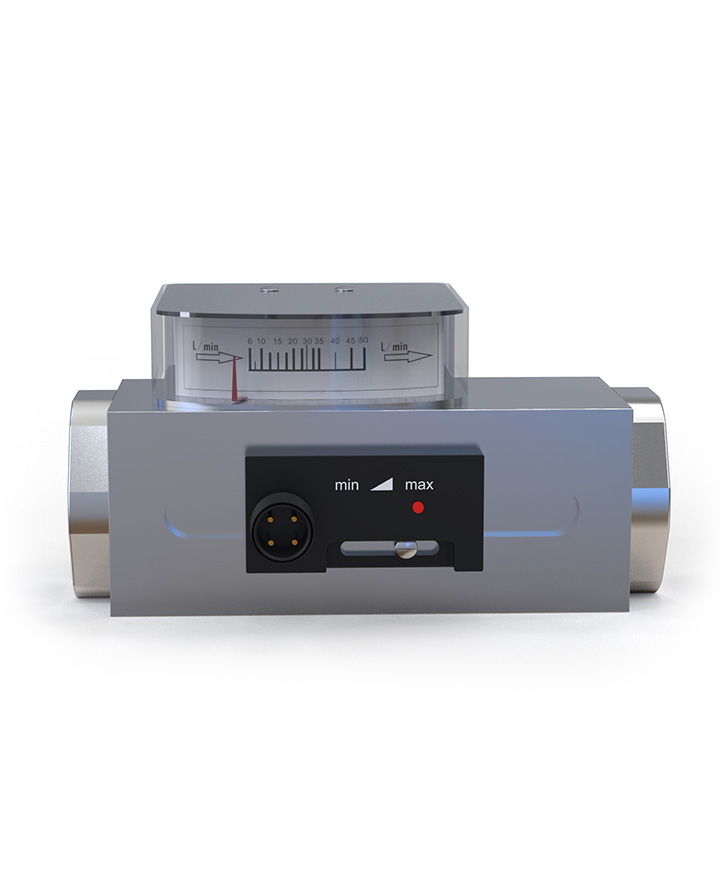

Поршневое реле расхода со стрелочным указателем серии FTV-1600Q

ПОРШНЕВОЕ РЕЛЕ РАСХОДА СО СТРЕЛОЧНЫМ УКАЗАТЕЛЕМ FTV-1600Q СЕРИИ FTV-1600Q серия Поршневое ре…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

ПОРШНЕВОЕ РЕЛЕ РАСХОДА СО СТРЕЛОЧНЫМ УКАЗАТЕЛЕМ FTV-1600Q СЕРИИ

FTV-1600Q серия Поршневое реле расхода со стрелочным указателем

Механическое реле расхода с визуальным индикатором потока

FTV-1600Q серия (стрелочный указатель) — это поршневое реле расхода со встроенным стрелочным указателем, которое сочетает функции контроля потока и визуальной индикации расхода.

Помимо электрического переключения при достижении заданного порога расхода, прибор оснащен стрелочным указателем, который показывает текущее значение расхода. Это позволяет оператору визуально контролировать поток жидкости непосредственно на месте установки. Идеально подходит для применений, где требуется как электрический сигнал, так и визуальный контроль расхода.

Особенности

FEATURES

Особенности продукта

Стрелочный указатель: Визуальный контроль расхода
Электрическое переключение: При достижении порога
Не требует питания для индикации: Механический указатель
Ручная настройка порога: Регулировка под применение
Простая установка: Без сложных настроек
Высокая надёжность: Долгий срок службы
Компактный корпус: Легко монтируется

Области применения

Системы охлаждения: Контроль протока охлаждающей воды
Гидравлические системы: Контроль потока рабочей жидкости
Машиностроение: Защита оборудования от перегрева
Системы отопления: Контроль циркуляции теплоносителя
Технологические установки: Визиальный контроль расхода

Принцип работы

Поршневое реле расхода со стрелочным указателем использует поршень, установленный в корпусе прибора. Поток жидкости воздействует на поршень, создавая усилие, направленное против пружины. Перемещение поршня пропорционально расходу жидкости. Это перемещение одновременно передается на стрелочный указатель (для визуального отображения расхода) и на электрический микропереключатель (который срабатывает при достижении заданного порога). Стрелочный указатель работает от механической энергии потока и не требует внешнего питания.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Тип	Поршневое реле расхода со стрелочным указателем
Измеряемая среда	Жидкости (вода, масло, эмульсии)
Диапазон индикации	5...150 л/мин (в зависимости от модели)
Диапазон срабатывания	Регулируемый; в диапазоне индикации
Гистерезис	~10% от порога срабатывания
Точность индикации	±5% от полной шкалы
Температура среды	-20...+120°C
Температура окружающей среды	-20...+80°C
Номинальное давление	1.0 МПа; 4.0 МПа (по заказу)
Присоединение	Резьбовое G 1/2", G 3/4", G 1"
Электрический переключатель	Микропереключатель; SPDT
Коммутируемая нагрузка	250 В AC / 5 А; 30 В DC / 5 А
Указатель	Стрелочный; шкала с единицами измерения
Корпус указателя	Стеклянное окно; защитная крышка
Регулировка порога	Ручная; винт настройки
Материал корпуса	Латунь; нержавеющая сталь (по заказу)
Материал поршня	Нержавеющая сталь; PTFE
Пружина	Нержавеющая сталь
Уплотнения	NBR; FKM
Электрическое подключение	Кабельный ввод M20 × 1.5
Степень защиты	IP65
Соответствие стандартам	ГОСТ Р, CE, EAC
