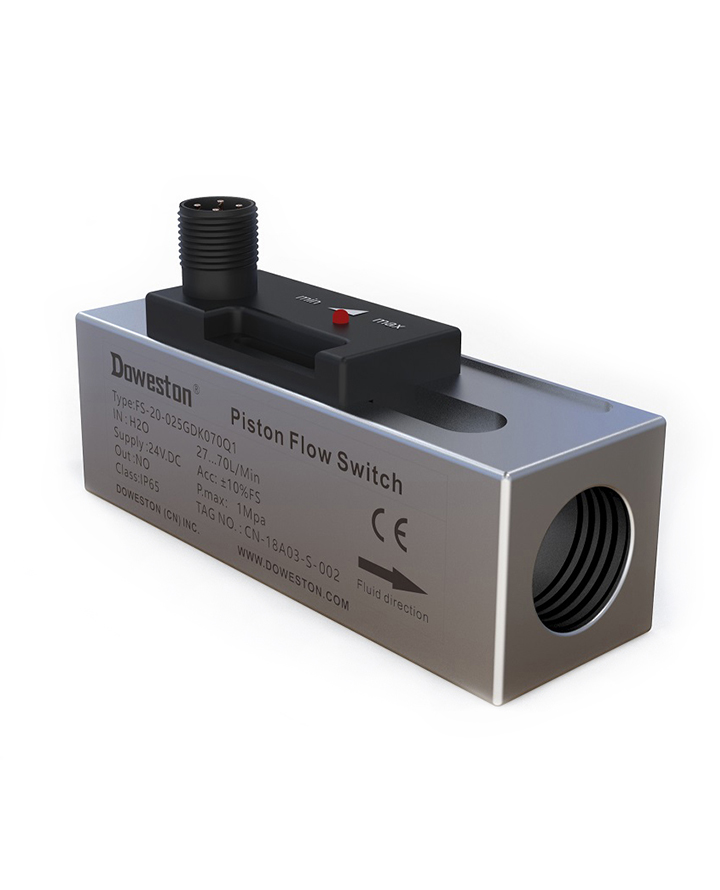

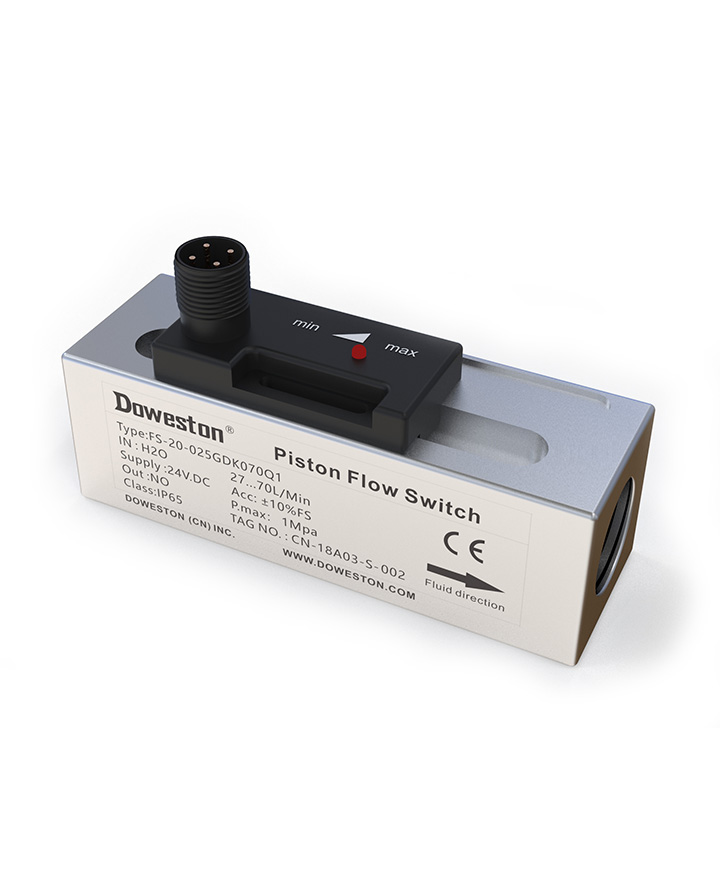

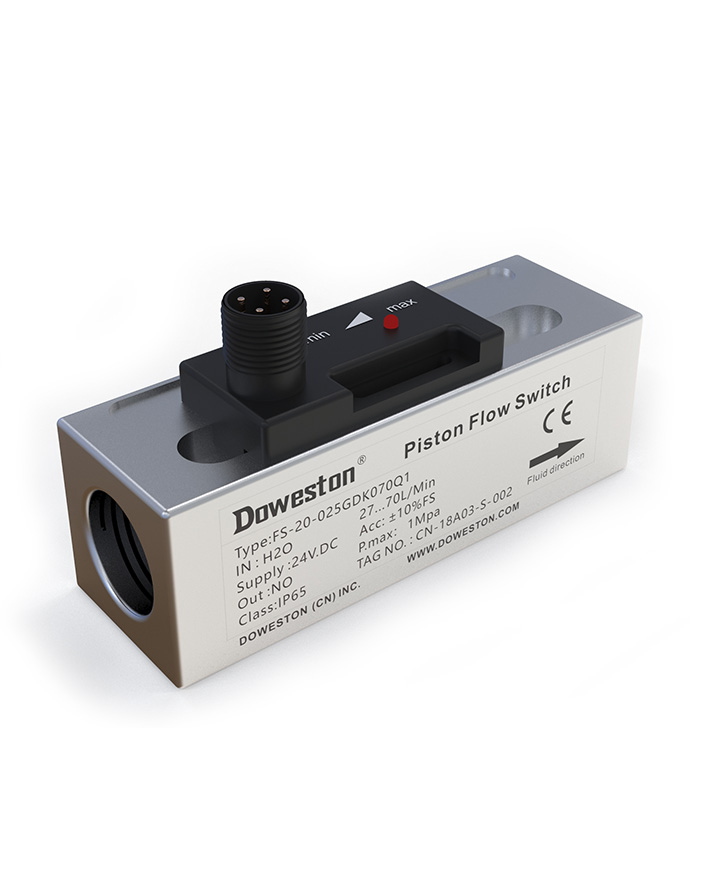

Стандартное поршневое реле расхода серии FTV-1600Q - фото продукта 1 DOWESTON

Стандартное поршневое реле расхода серии FTV-1600Q

Name: Стандартное поршневое реле расхода серии FTV-1600Q
Brand: DOWESTON

FTV-1600Q СЕРИЯ СТАНДАРТНОЕ ПОРШНЕВОЕ РЕЛЕ РАСХОДА

FTV-1600Q Серия Стандартное поршневое реле расхода

Поршневой детектор потока для жидких сред

FTV-1600Q — это стандартное поршневое реле расхода, предназначенное для контроля потока жидких сред в трубопроводах малого и среднего диаметра.

Поршневой принцип обеспечивает высокую чувствительность и точность срабатывания. Простая и надёжная механическая конструкция не требует питания. Реле расхода FTV-1600Q идеально подходит для систем охлаждения, смазки и технологических процессов, где требуется контроль наличия потока и сигнализация или управление насосами. Широкий диапазон типоразмеров и материалы исполнения позволяют подобрать решение для большинства задач.

Подробнее

Особенности

Особенности продукта

Поршневой принцип: Высокая чувствительность; точность
Надёжная конструкция: Механическая; не требует питания
Простой монтаж: Резьбовое присоединение
Электрический контакт SPDT: Один переключающий контакт
Различные материалы: Нержавеющая сталь; латунь
Компактный корпус: Простой монтаж
Низкое падение давления: Минимальное сопротивление

Области применения

Системы охлаждения: Контроль потока охлаждающей воды
Системы смазки: Контроль потока смазочного масла
Станки с ЧПУ: Контроль потока СОЖ
Технологические установки: Небольшие трубопроводы
Общие применения: Контроль потока жидкостей

Принцип работы

Поршневое реле расхода FTV-1600Q работает на основе перемещения поршня под действием потока жидкости. Поток жидкости, проходя через реле, создаёт перепад давления, который смещает поршень. Когда расход достигает заданного значения, поршень смещается достаточно для переключения электрического контакта (через магнитную муфту). При снижении расхода ниже уставки поршень возвращается в исходное положение под действием натяжной пружины.

Технические параметры

Технические характеристики

Параметр Значение

Модель FTV-1600Q Series (стандартное поршневое реле расхода)

Тип Поршневое реле расхода

Рабочая среда Жидкости

Диапазон срабатывания 0.1...20 л/мин; различные типоразмеры

Условный проход DN6 ... DN40

Электрический контакт SPDT; 15 A; 250 В перем. тока

Материал корпуса Нержавеющая сталь 316L; латунь

Присоединение Резьбовое G1/4"; G1/2"; G3/4"; G1"; NPT

Рабочее давление До 16 бар; до 40 бар (по заказу)

Температура среды -20...+120°C; +150°C (по заказу)

Степень защиты IP65; IP66

Механический ресурс 10⁶ циклов переключения

Взрывозащита Ex d IIC T6; Ex ia IIC T6 (по заказу)

Соответствие стандартам CE, EAC, ГОСТ Р, ISO 9001

Документация

Брошюра

Руководство по эксплуатации

Чертежи и ПО
