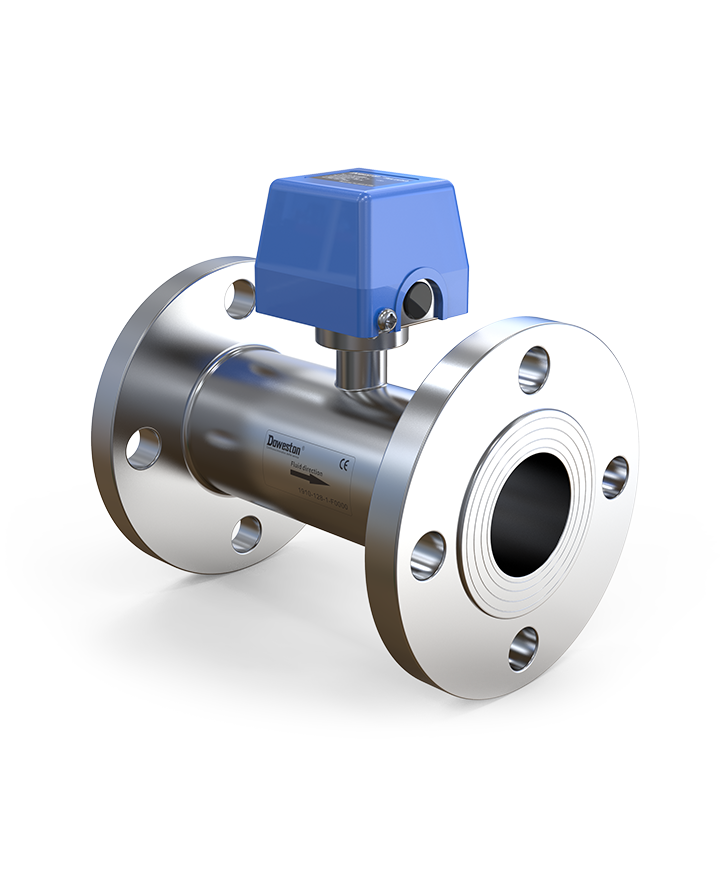

Фланцевое реле расхода с поворотной заслонкой серии FTV-1600Q - фото продукта 1 DOWESTON

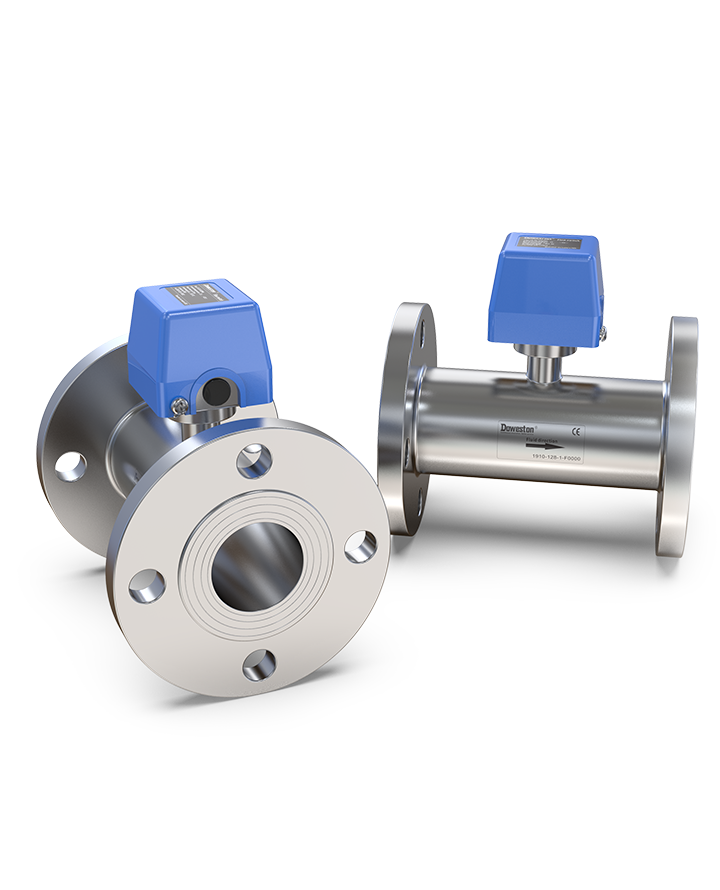

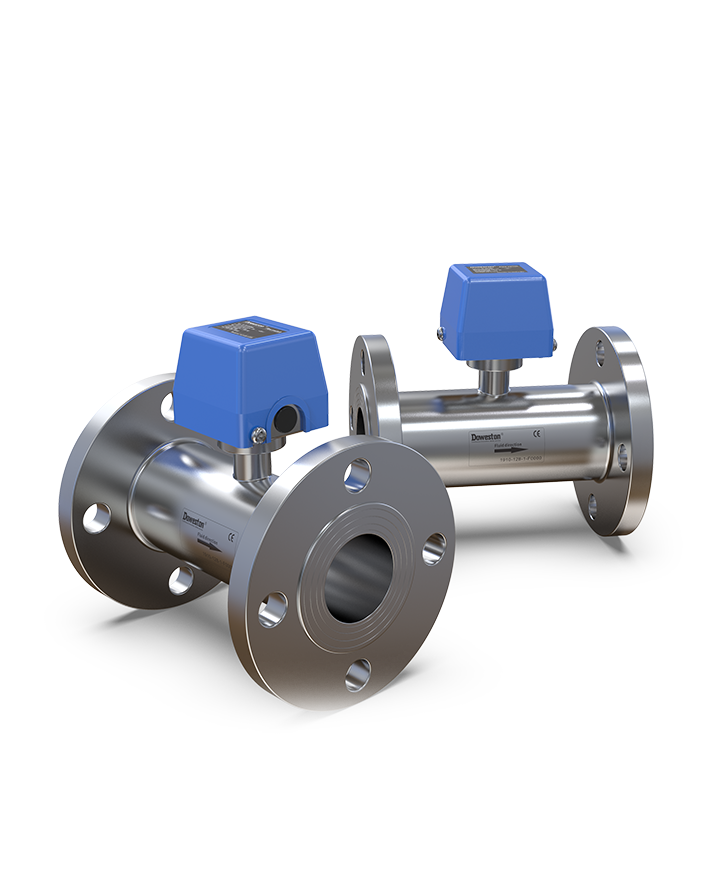

Фланцевое реле расхода с поворотной заслонкой серии FTV-1600Q

Name: Фланцевое реле расхода с поворотной заслонкой серии FTV-1600Q
Brand: DOWESTON

ФЛАНЦЕВОЕ РЕЛЕ РАСХОДА С ПОВОРОТНОЙ ЗАСЛОНКОЙ FTV-1600Q

FTV-1600Q серия Фланцевое реле расхода с поворотной заслонкой

Механический расходной выключатель для жидкостей

FTV-1600Q — это фланцевое реле расхода с поворотной заслонкой, предназначенное для контроля наличия потока жидкости в трубопроводах и управления сигнальными устройствами или насосами при падении расхода ниже заданного значения.

Механическая конструкция обеспечивает надёжную работу без внешнего питания, а фланцевое присоединение позволяет использовать прибор на трубопроводах различных диаметров. Прибор идеально подходит для защиты насосов от сухого хода и контроля потока в системах охлаждения.

Подробнее

Особенности

Особенности продукта

Механический принцип: Надёжная работа без внешнего питания
Фланцевое присоединение: Универсальная установка на трубопровод
Регулируемый порог срабатывания: Настройка под конкретный расход
Релейный выход: Прямое управление насосами и сигнализацией
Различные материалы: Нерж. сталь, латунь, нерж. сталь 316L
Высокая надёжность: Проверенная временем конструкция
Простой монтаж: Быстрая установка и настройка

Области применения

Системы охлаждения: Контроль потока охлаждающей жидкости
Насосные станции: Защита насосов от сухого хода
Отопительные системы: Мониторинг циркуляции теплоносителя
Промышленные установки: Контроль расхода технологических жидкостей
Системы водоснабжения: Сигнализация о пропадании потока

Принцип работы

Поток жидкости в трубопроводе воздействует на поворотную заслонку, расположенную внутри корпуса реле. При достижении заданного расхода заслонка поворачивается и через рычажный механизм воздействует на микровыключатель, который замыкает или размыкает электрическую цепь. Пружина возвращает заслонку в исходное положение при уменьшении расхода. Порог срабатывания регулируется натяжением пружины.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемая среда	Вода, этиленгликоль, масла, неагрессивные жидкости
Диапазон расхода	10...1000 л/мин (в зависимости от диаметра)
Порог срабатывания	Регулируемый в диапазоне 20...100% от номинала
Присоединение к процессу	Фланцевое DN15...DN100; резьбовое (по заказу)
Материал корпуса	Чугун; нержавеющая сталь 304; нержавеющая сталь 316L
Материал заслонки	Нержавеющая сталь 304; нержавеющая сталь 316L
Уплотнения	NBR; EPDM; FKM (по заказу)
Максимальное давление	16 бар; 40 бар (высокодавление)
Температура среды	-20...+120°C; -40...+200°C (высокотемпературный)
Электрический выход	1 перекидной контакт (SPDT); 240В AC, 5А
Механический ресурс	> 100 000 циклов срабатывания
Материал крышки	Алюминиевый сплав; нержавеющая сталь
Рабочая температура окружающей среды	-20...+80°C
Относительная влажность	0...95% RH (без конденсации)
Степень защиты	IP65
Электрическое подключение	M20×1.5; клеммная коробка
Взрывозащита (опция)	Ex d IIC T6
Падение давления	< 0.1 бар при номинальном расходе
Положение при монтаже	Горизонтальное; вертикальное (поток снизу вверх)
Соответствие стандартам	ГОСТ Р, CE, EAC
