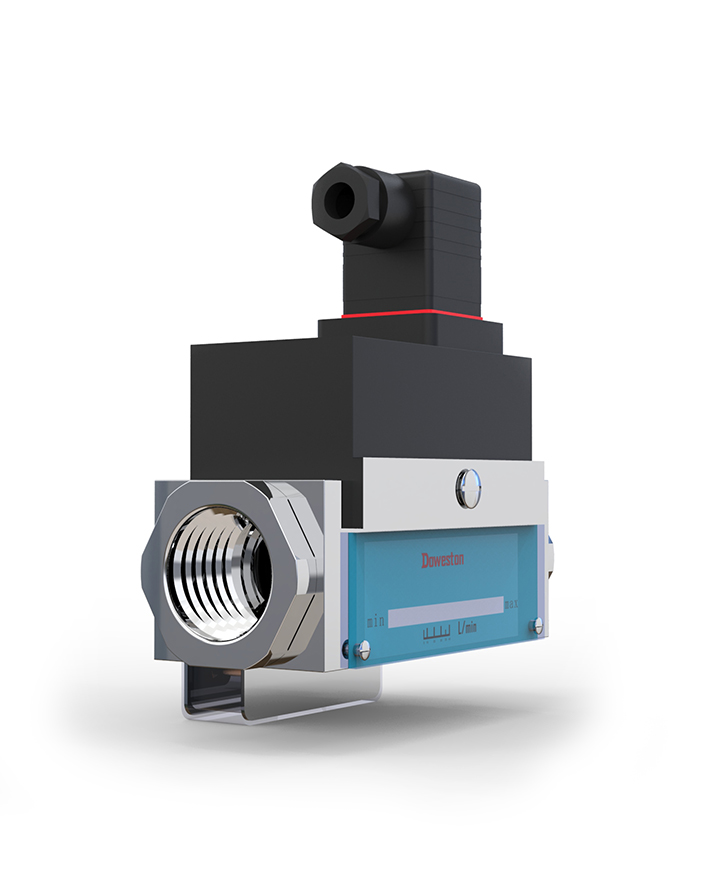

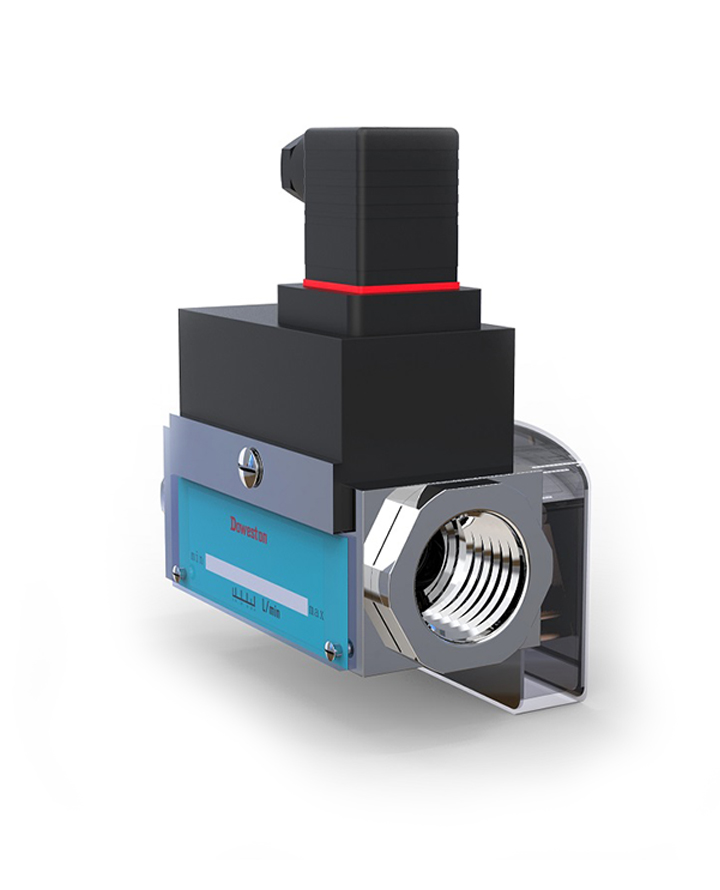

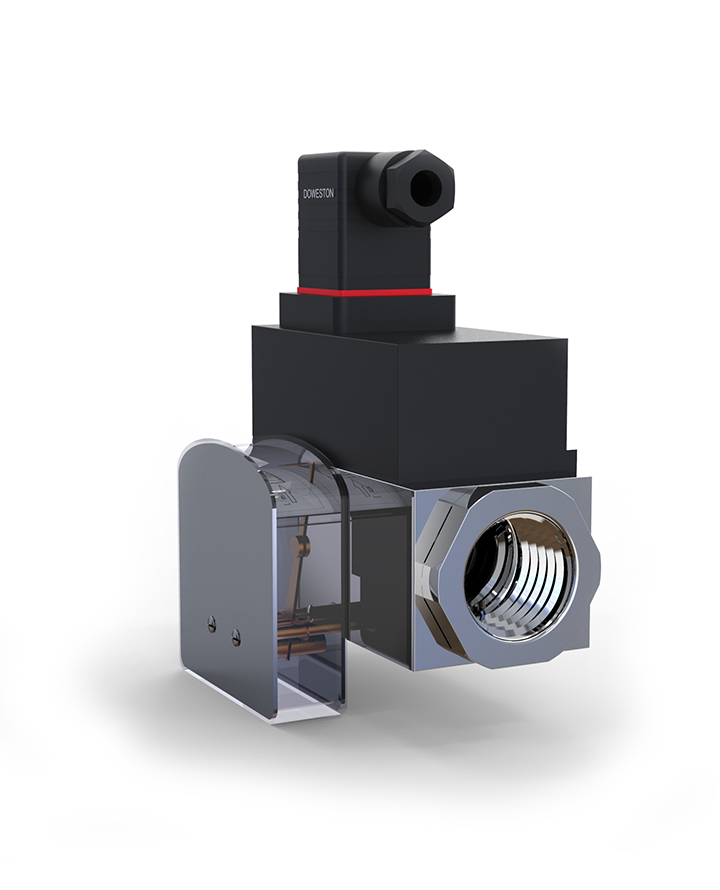

Name: Многофункциональное поршневое реле расхода серии FTV-1600Q
Brand: DOWESTON

Многофункциональное поршневое реле расхода серии FTV-1600Q

МНОГОФУНКЦИОНАЛЬНОЕ ПОРШНЕВОЕ РЕЛЕ РАСХОДА FTV-1600Q СЕРИИ FTV-1600Q серия Многофункциональн…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

МНОГОФУНКЦИОНАЛЬНОЕ ПОРШНЕВОЕ РЕЛЕ РАСХОДА FTV-1600Q СЕРИИ

FTV-1600Q серия Многофункциональное поршневое реле расхода

Поршневой расходовой выключатель для контроля потока жидкости

FTV-1600Q серия (поршневое реле расхода) — это механическое реле расхода, предназначенное для контроля наличия потока жидкости в трубопроводах.

Прибор использует поршневой (поршневой) принцип действия: поток жидкости воздействует на поршень, который перемещается и активирует электрический переключатель при достижении заданного порога расхода. Реле расхода простое в установке и эксплуатации, не требует внешнего питания. Идеально подходит для защиты насосов, контроля протока охлаждающей воды и других аналогичных применений.

Особенности

FEATURES

Особенности продукта

Поршневой принцип: Надёжный механический контроль
Не требует питания: Автономная работа
Простая установка: Без сложных настроек
Высокая надёжность: Долгий срок службы
Ручная настройка порога: Регулировка под применение
Для жидкостей: Вода, масло, эмульсии
Компактный корпус: Легко монтируется

Области применения

Защита насосов: Отключение при отсутствии потока
Системы охлаждения: Контроль протока охлаждающей воды
Гидравлические системы: Контроль потока рабочей жидкости
Машиностроение: Защита оборудования от перегрева
Системы отопления: Контроль циркуляции теплоносителя

Принцип работы

Поршневое реле расхода использует поршень (поршень), установленный в корпусе прибора. Поток жидкости воздействует на поршень, создавая усилие, направленное против пружины. Когда расход достигает заданного порога, усилие потока преодолевает сопротивление пружины, и поршень перемещается. Это перемещение активирует электрический микропереключатель, который замыкает или размыкает электрическую цепь. Порог срабатывания регулируется с помощью поджатия пружины. При отсутствии потока поршень возвращается в исходное положение под действием пружины.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Тип	Поршневое реле расхода
Измеряемая среда	Жидкости (вода, масло, эмульсии)
Диапазон срабатывания	5...150 л/мин (в зависимости от модели)
Гистерезис	~10% от порога срабатывания
Точность срабатывания	±20% от порога (типично)
Температура среды	-20...+120°C
Температура окружающей среды	-20...+80°C
Номинальное давление	1.0 МПа; 4.0 МПа (по заказу)
Присоединение	Резьбовое G 1/2", G 3/4", G 1"
Электрический переключатель	Микропереключатель; SPDT
Коммутируемая нагрузка	250 В AC / 5 А; 30 В DC / 5 А
Срок службы переключателя	10⁷ переключений
Регулировка порога	Ручная; винт настройки
Материал корпуса	Латунь; нержавеющая сталь (по заказу)
Материал поршня	Нержавеющая сталь; PTFE
Пружина	Нержавеющая сталь
Уплотнения	NBR; FKM
Электрическое подключение	Кабельный ввод M20 × 1.5
Степень защиты	IP65
Взрывозащита	Ex d IIC T6 (по заказу)
Соответствие стандартам	ГОСТ Р, CE, EAC
