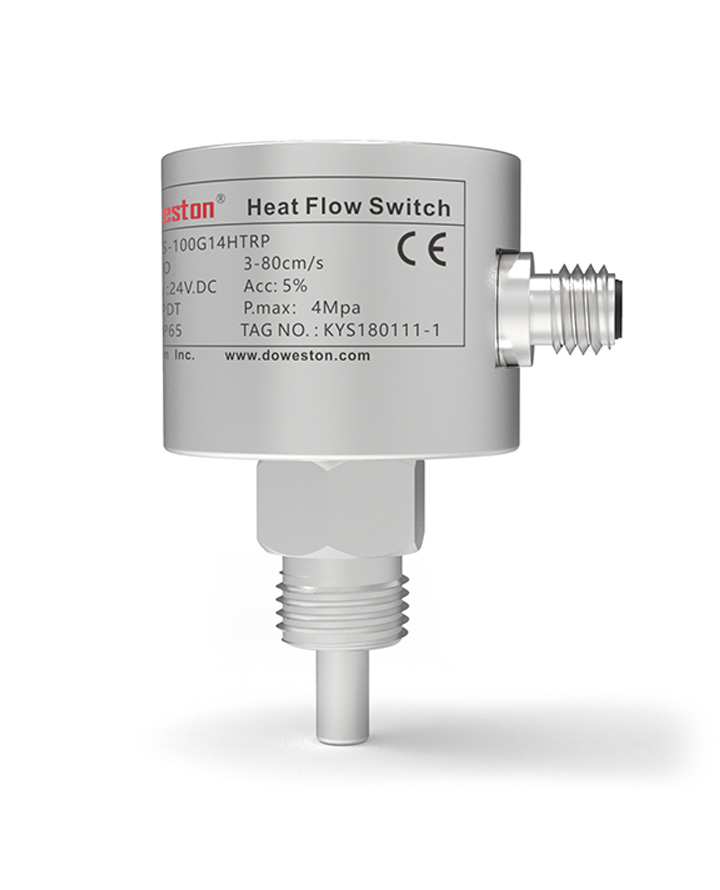

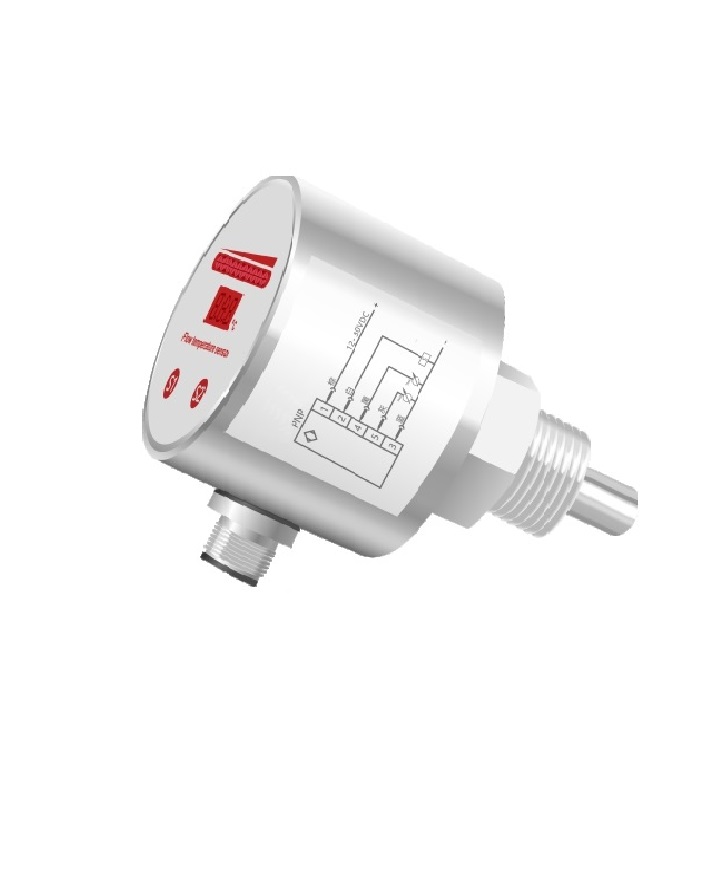

Комбинированное термическое реле расхода серии FTV-1600Q

Name: Комбинированное термическое реле расхода серии FTV-1600Q
Brand: DOWESTON

КОМБИНИРОВАННОЕ ТЕРМИЧЕСКОЕ РЕЛЕ РАСХОДА FTV-1600Q

FTV-1600Q серия Комбинированное термическое реле расхода

Тепловой расходной выключатель для жидкостей и газов

FTV-1600Q — это комбинированное термическое реле расхода, предназначенное для контроля потока жидкостей и газов в трубопроводах и сигнализации при отклонении расхода от заданных значений.

Тепловой принцип измерения обеспечивает отсутствие движущихся частей, что повышает надёжность и срок службы прибора. Комбинированное исполнение позволяет одновременно контролировать расход и температуру среды. Настраиваемый порог срабатывания и релейный выход делают прибор универсальным решением для различных промышленных применений.

Подробнее

Особенности

Особенности продукта

Тепловой принцип: Отсутствие движущихся частей
Комбинированное исполнение: Контроль расхода и температуры
Универсальность: Для жидкостей и газов
Настраиваемый порог: Простая настройка через потенциометры
Релейный выход: Прямое управление внешними устройствами
Светодиодная индикация: Визуальный контроль состояния
Компактная конструкция: Простой монтаж в трубопровод

Области применения

Системы охлаждения: Контроль потока охлаждающей жидкости
Насосные станции: Защита насосов от сухого хода
Газовые системы: Контроль наличия потока газа
Фильтровальные установки: Сигнализация о загрязнении фильтра
Промышленные установки: Общий контроль расхода среды

Принцип работы

Тепловой расходной выключатель использует принцип теплоотдачи от нагретого сенсора к потоку среды. При увеличении расхода теплоотдача растёт, и температура сенсора снижается. Микропроцессор контролирует эту температуру и при достижении заданного порога переключает релейный выход. Встроенный температурный сенсор измеряет температуру среды и обеспечивает температурную компенсацию.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемая среда	Жидкости и газы (совместимые с материалом)
Принцип измерения	Тепловой (калориметрический)
Диапазон расхода (жидкости)	0.03...1 м/с; 0.05...5 м/с (по заказу)
Диапазон расхода (газы)	0.1...20 м/с; 0.5...50 м/с (по заказу)
Повторяемость	±2.5% от конечного значения
Время отклика	1...10 с (регулируемое)
Диапазон температуры среды	-20...+100°C; -40...+150°C (высокотемпературный)
Максимальное давление	100 бар; 400 бар (высокодавление)
Выходной сигнал	1 релейный выход (SPDT); 4-20mA (опция); RS485 (опция)
Максимальный ток реле	5 А при 250 В AC
Индикация	2 светодиода (питание, состояние реле)
Питание	24 В DC; 230 В AC
Потребляемая мощность	< 3 ВА
Присоединение к процессу	G½; ½ NPT; M18×1.5
Материал сенсора	Нержавеющая сталь 316L
Материал корпуса	Нержавеющая сталь; алюминиевый сплав
Степень защиты	IP65 / IP67
Рабочая температура окружающей среды	-20...+70°C
Взрывозащита (опция)	Ex ia IIC T6
Соответствие стандартам	ГОСТ Р, CE, EAC
