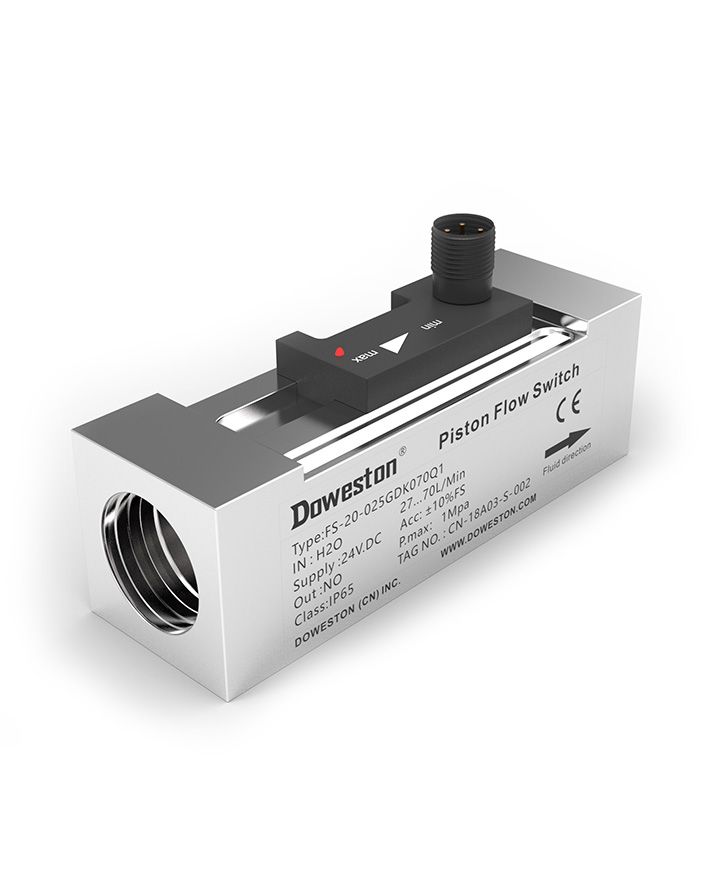

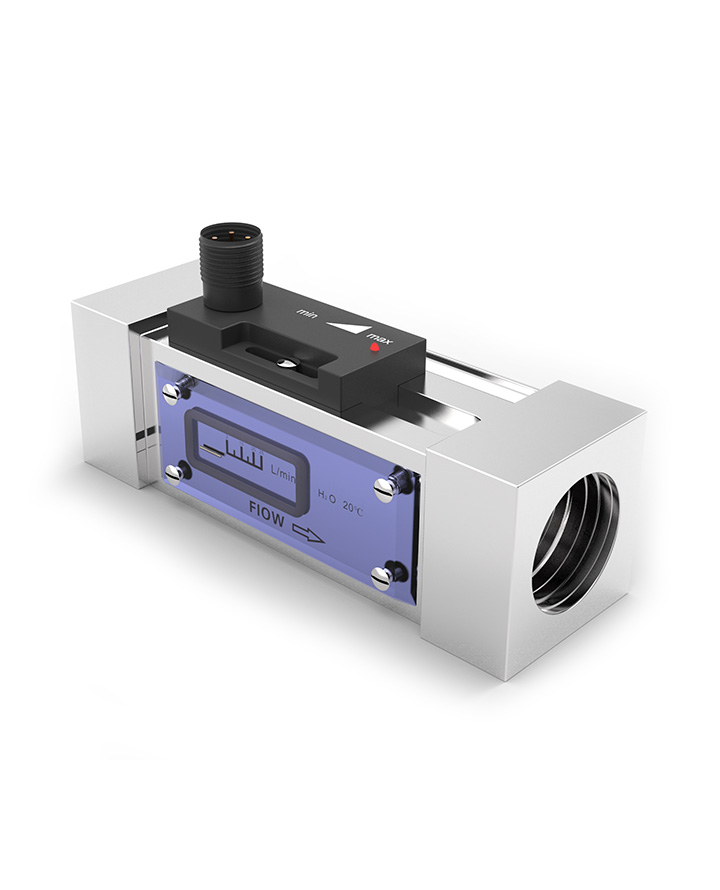

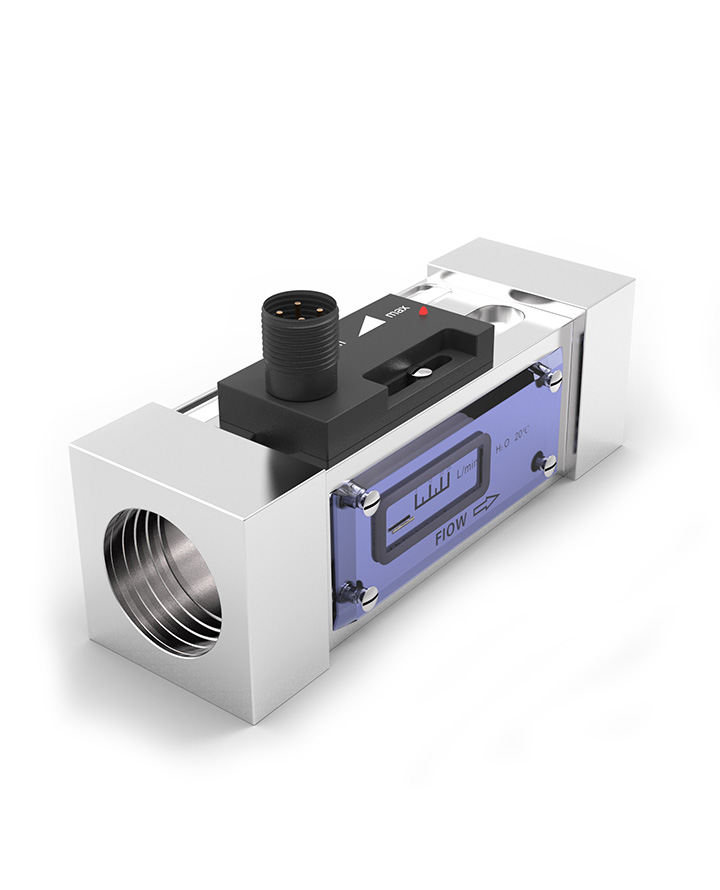

Поршневое реле расхода с индикацией магнитным шариком серии FTV-1600Q - фото продукта 1 DOWESTON

Поршневое реле расхода с индикацией магнитным шариком серии FTV-1600Q

Name: Поршневое реле расхода с индикацией магнитным шариком серии FTV-1600Q
Brand: DOWESTON

FTV-1600Q СЕРИЯ ПОРШНЕВОЕ РЕЛЕ РАСХОДА С ИНДИКАЦИЕЙ МАГНИТНЫМ ШАРИКОМ

FTV-1600Q Серия Поршневое реле расхода с индикацией магнитным шариком

Поршневой детектор потока с визуальной индикацией

FTV-1600Q — это поршневое реле расхода с визуальной индикацией состояния потока с помощью магнитного шарика.

Поршневой (поршневой) принцип измерения обеспечивает высокую чувствительность и точность срабатывания. Магнитный шарик, видимый через смотровое стекло, позволяет визуально контролировать наличие потока без электрических приборов. Электрический контакт (SPDT) обеспечивает сигнализацию или управление. Идеальное решение для систем охлаждения, смазки и технологических процессов, где требуется как визуальный контроль, так и электрическая сигнализация.

Подробнее

Особенности

Особенности продукта

Поршневой принцип: Высокая чувствительность; точность
Магнитный шарик-индикатор: Визуальный контроль потока
Электрический контакт: SPDT; 15 A; 250 В
Простой монтаж: Резьбовое присоединение
Нержавеющая сталь: Коррозионная стойкость
Компактный корпус: Простой монтаж
Низкое падение давления: Минимальное сопротивление

Области применения

Системы охлаждения: Контроль потока охлаждающей воды
Системы смазки: Контроль потока смазочного масла
Станки с ЧПУ: Контроль потока СОЖ
Технологические установки: Небольшие трубопроводы
Общие применения: Контроль потока с визуальной индикацией

Принцип работы

Поршневое реле расхода FTV-1600Q работает на основе перемещения поршня под действием потока жидкости. При наличии потока поршень смещается, что приводит к переключению электрического контакта (через магнитную муфту) и одновременному перемещению магнитного шарика, видимого через смотровое стекло. При отсутствии потока поршень возвращается в исходное положение под действием пружины. Магнитный шарик позволяет оператору визуально контролировать наличие потока без использования электрических приборов.

Технические параметры

Технические характеристики

Параметр Значение

Модель FTV-1600Q Series (поршневое реле расхода)

Тип Поршневое реле расхода с визуальной индикацией

Рабочая среда Жидкости

Диапазон срабатывания 0.1...20 л/мин; различные типоразмеры

Условный проход DN6 ... DN40

Электрический контакт SPDT; 15 A; 250 В перем. тока

Визуальная индикация Магнитный шарик; смотровое стекло

Материал корпуса Нержавеющая сталь 316L; латунь

Присоединение Резьбовое G1/4"; G1/2"; G3/4"; G1"; NPT

Рабочее давление До 16 бар; до 40 бар (по заказу)

Температура среды -20...+120°C; +150°C (по заказу)

Степень защиты IP65; IP66

Механический ресурс 10⁶ циклов переключения

Взрывозащита Ex d IIC T6; Ex ia IIC T6 (по заказу)

Соответствие стандартам CE, EAC, ГОСТ Р, ISO 9001
