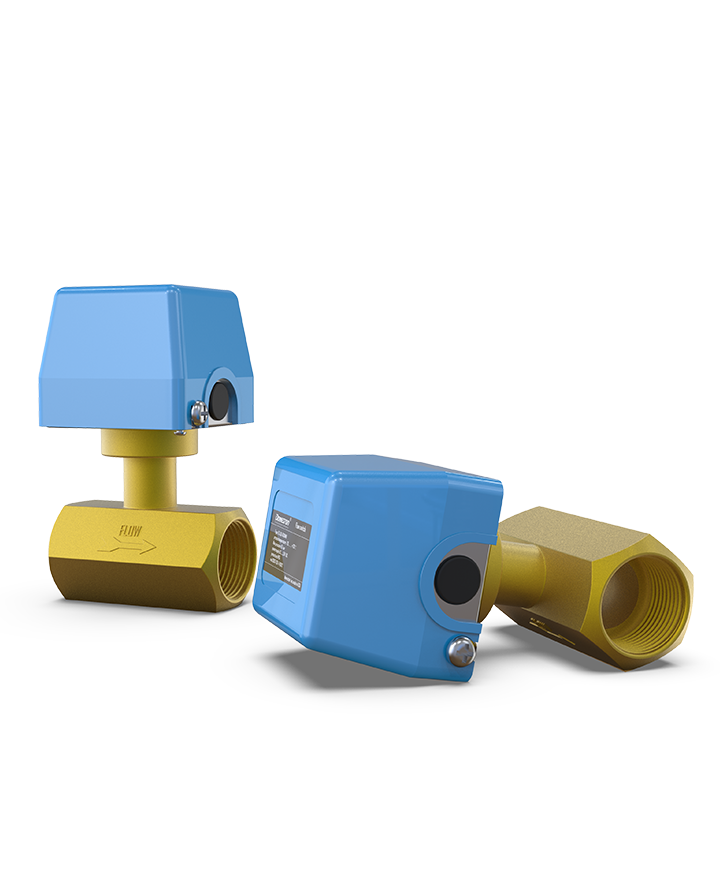

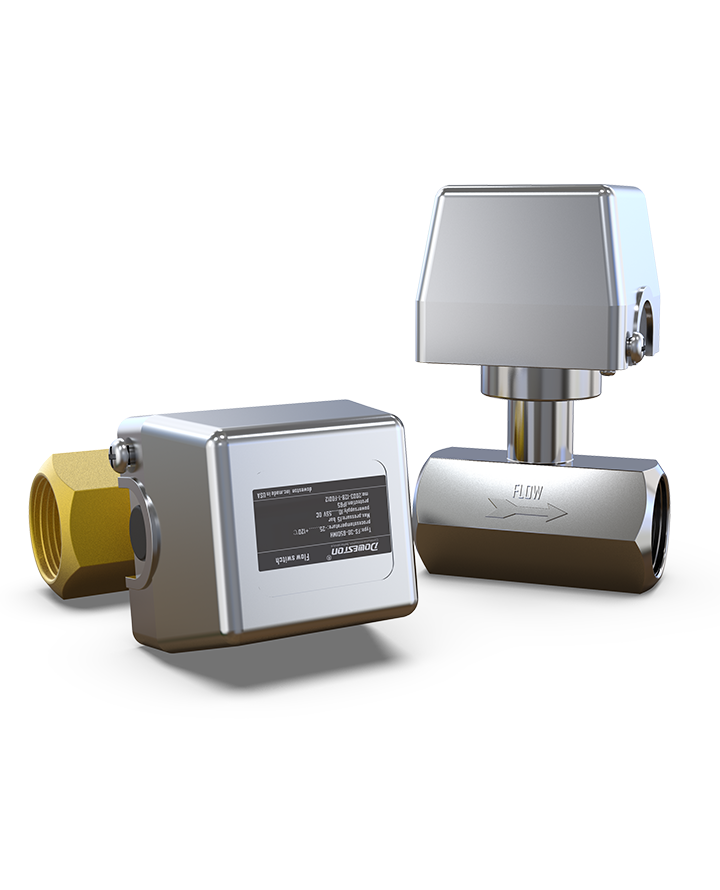

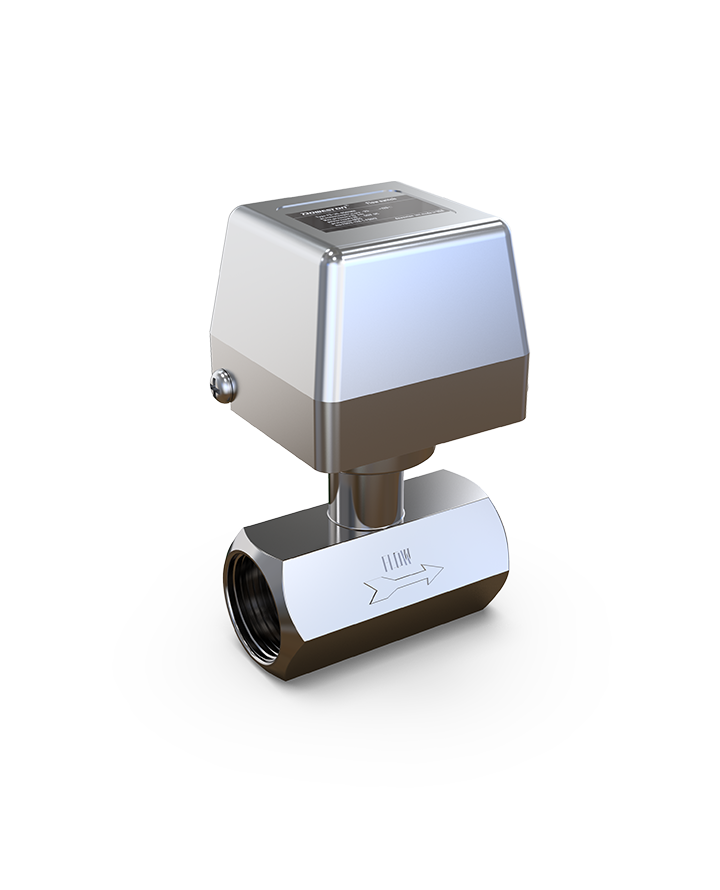

Name: Реле расхода заслоночного типа встраиваемого исполнения серии FTV-1600Q
Brand: DOWESTON

Реле расхода заслоночного типа встраиваемого исполнения серии FTV-1600Q

FTV-1600Q СЕРИЯ РЕЛЕ РАСХОДА ЗАСЛОНОЧНОГО ТИПА ВСТРАИВАЕМОГО ИСПОЛНЕНИЯ FTV-1600Q Серия Реле…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

FTV-1600Q СЕРИЯ РЕЛЕ РАСХОДА ЗАСЛОНОЧНОГО ТИПА ВСТРАИВАЕМОГО ИСПОЛНЕНИЯ

FTV-1600Q Серия Реле расхода заслоночного типа встраиваемого исполнения

Компактное встраиваемое реле расхода для труб малого диаметра

FTV-1600Q — это встраиваемое (inline) реле расхода заслоночного типа, предназначенное для контроля потока жидкости в трубопроводах малого и среднего диаметра.

Компактная конструкция встраиваемого исполнения позволяет монтировать реле непосредственно в разрыв трубопровода без дополнительных фланцев. Лопатка, установленная в потоке, отклоняется при наличии потока и приводит к переключению электрического контакта. Простая и надёжная механическая конструкция не требует питания. Идеальное решение для контроля потока в системах охлаждения, смазки и небольших технологических установках.

Особенности

FEATURES

Особенности продукта

Встраиваемая конструкция: Монтаж в разрыв трубопровода
Компактный корпус: Экономия места
Механическая конструкция: Не требует питания
Простой монтаж: Резьбовое соединение
Надёжный контакт: SPDT; 15 A; 250 В
Различные материалы: Нержавеющая сталь; латунь
Низкое падение давления: Минимальное сопротивление потоку

Области применения

Системы охлаждения: Контроль потока охлаждающей воды
Системы смазки: Контроль потока смазочного масла
Технологические установки: Небольшие трубопроводы
Водоснабжение: Контроль потока в трубах малого диаметра
Общие применения: Контроль наличия потока жидкости

Принцип работы

Встраиваемое реле расхода FTV-1600Q работает на основе механического отклонения лопатки, установленной в потоке. При наличии потока жидкости лопатка отклоняется, что через рычажный механизм приводит к переключению электрического контакта. При отсутствии потока лопатка возвращается в исходное положение под действием натяжной пружины. Конструкция встраиваемого исполнения позволяет монтировать реле непосредственно в разрыв трубопровода, что упрощает монтаж и уменьшает габариты.

Технические характеристики
SPECIFICATIONS

Технические характеристики

Параметр Значение

Модель FTV-1600Q Series (встраиваемое реле расхода)

Тип Заслоночное (лопаточное) реле расхода

Рабочая среда Жидкости; газы

Минимальный расход (вода) От 5 л/мин (в зависимости от диаметра трубопровода)

Условный проход DN15 ... DN50

Электрический контакт SPDT; 15 A; 250 В перем. тока

Материал корпуса Нержавеющая сталь 316L; латунь

Материал лопатки Нержавеющая сталь 316L

Присоединение Резьбовое G1/2"; G3/4"; G1"; G2"; NPT

Рабочее давление До 16 бар; до 40 бар (по заказу)

Температура среды -20...+120°C; +150°C (по заказу)

Степень защиты IP65; IP66

Механический ресурс 10⁶ циклов переключения

Взрывозащита Ex d IIC T6; Ex ia IIC T6 (по заказу)

Соответствие стандартам CE, EAC, ГОСТ Р, ISO 9001
