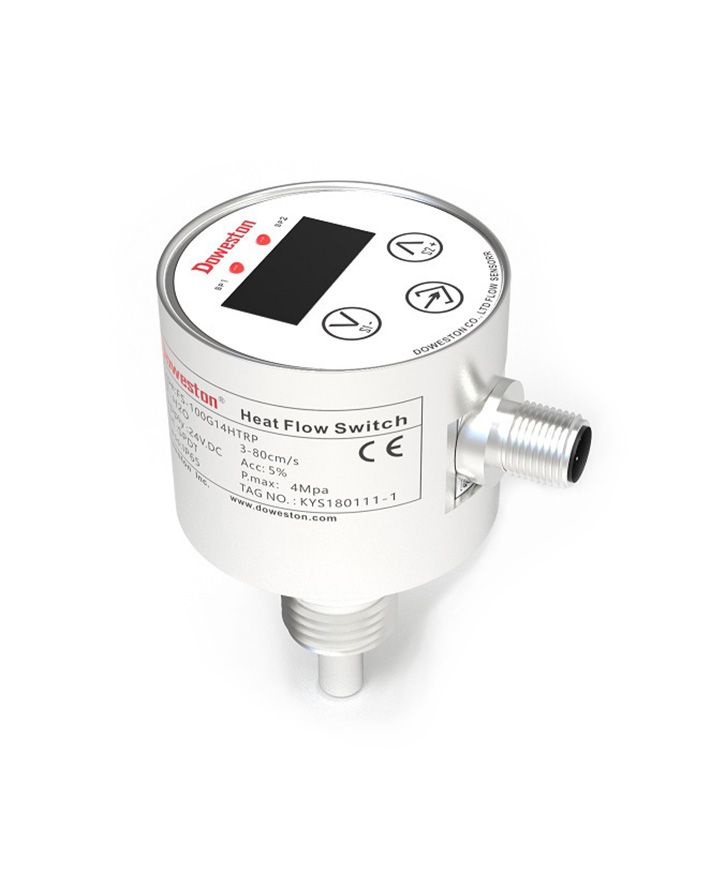

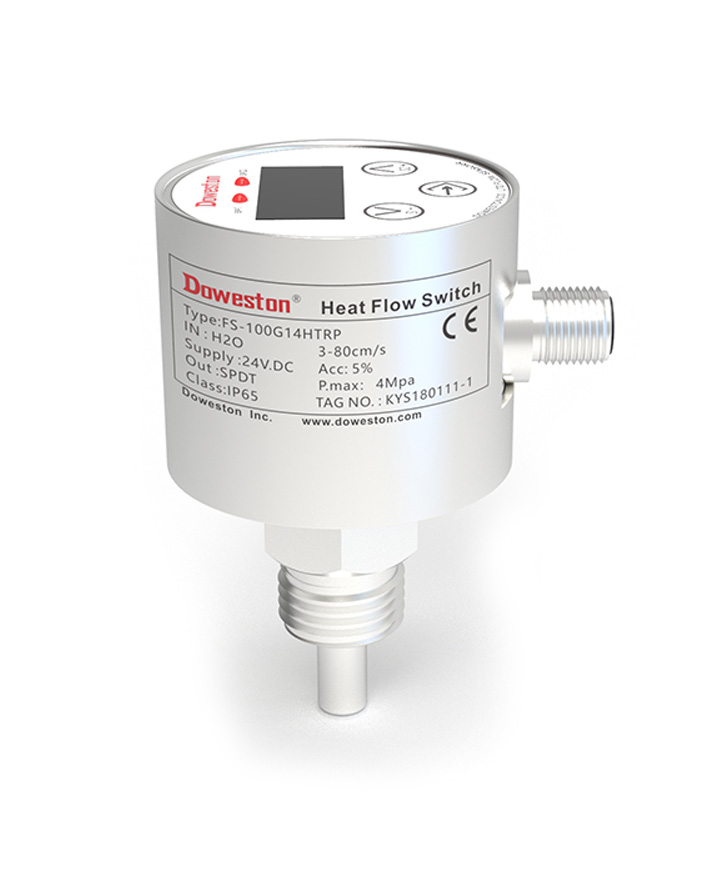

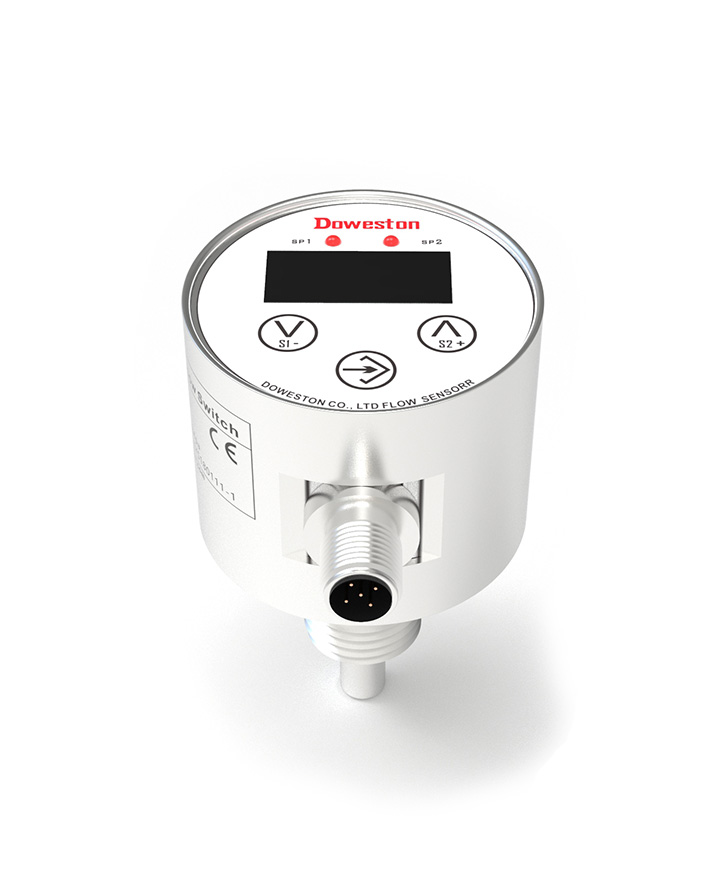

Термическое реле расхода повышенного класса с цифровой индикацией серии FTV-1600Q - фото продукта 1 DOWESTON

Термическое реле расхода повышенного класса с цифровой индикацией серии FTV-1600Q

Name: Термическое реле расхода повышенного класса с цифровой индикацией серии FTV-1600Q
Brand: DOWESTON

FTV-1600Q СЕРИЯ ТЕРМИЧЕСКОЕ РЕЛЕ РАСХОДА ПОВЫШЕННОГО КЛАССА С ЦИФРОВОЙ ИНДИКАЦИЕЙ

FTV-1600Q Серия Термическое реле расхода повышенного класса с цифровой индикацией

Высокотехнологичное тепловое реле расхода с дисплеем

FTV-1600Q — это высокотехнологичное тепловое (термальное) реле расхода с цифровой индикацией, предназначенное для точного контроля потока жидкостей и газов.

Тепловой принцип измерения не имеет подвижных частей, что обеспечивает высочайшую надёжность и долговечность. Цифровой дисплей показывает текущий расход (скорость потока), температуру среды и состояние переключения. Два программируемых релейных выхода и аналоговый выход 4-20 мА обеспечивают гибкую интеграцию в системы управления. Идеальное решение для ответственных применений, где требуется высокая точность и надёжность.

Подробнее

Особенности

Особенности продукта

Тепловой принцип: Нет подвижных частей; высочайшая надёжность
Цифровой дисплей: Мгновенный расход; температура; состояние
Два релейных выхода: Программируемые; PNP/NPN
Аналоговый выход 4-20 мА: Передача данных в систему управления
Универсальность: Жидкости; газы
Компактный корпус: Простой монтаж
Различные материалы: Нержавеющая сталь; латунь

Области применения

Системы охлаждения: Точный контроль потока охлаждающей жидкости
Системы смазки: Контроль потока смазочного масла
Нефтегазовая отрасль: Контроль потока газов и жидкостей
Энергетика: Контроль потока в различных контурах
Общие применения: Точный контроль потока жидкостей и газов

Принцип работы

Тепловое реле расхода FTV-1600Q работает на основе теплового принципа: нагретый датчик охлаждается потоком жидкости или газа. Чем выше скорость потока, тем сильнее охлаждается датчик и тем больше изменяется его температура. Встроенный датчик температуры измеряет это изменение и преобразует его в сигнал, пропорциональный расходу. Микропроцессор обрабатывает сигнал, отображает его на дисплее и управляет релейными выходами и аналоговым выходом 4-20 мА. Отсутствие подвижных частей обеспечивает высокую надёжность и долговечность.

Технические параметры

Технические характеристики

Параметр Значение

Модель FTV-1600Q Series (тепловое реле расхода с дисплеем)

Принцип измерения Тепловой (calorimetric)

Рабочая среда Жидкости; газы

Диапазон скоростей (жидкости) 0.03...3 м/с; 3...300 см/с

Диапазон скоростей (газы) 0.03...100 м/с; 3...30000 см/с

Основная погрешность ±3 % от показаний

Условный проход DN6 ... DN200

Выходные сигналы 4-20 мА; 2 реле (PNP/NPN); RS-485 Modbus (по заказу)

Питание 12-30 В пост. тока

Дисплей Цветной TFT; мгновенный расход; температура; состояние

Материал корпуса Нержавеющая сталь 316L; латунь

Присоединение Резьбовое; фланцевое; вставное

Температура среды -20...+120°C; +150°C (по заказу)

Рабочее давление До 16 бар; до 40 бар (по заказу)

Степень защиты IP65; IP67

Взрывозащита Ex ia IIC T6; Ex d IIC T6 (по заказу)

Соответствие стандартам CE, ATEX, IECEx, EAC, ГОСТ Р, ISO 9001
