Name: Однофланцевый гидростатический уровнемер серии FTV-1600Q
Brand: DOWESTON

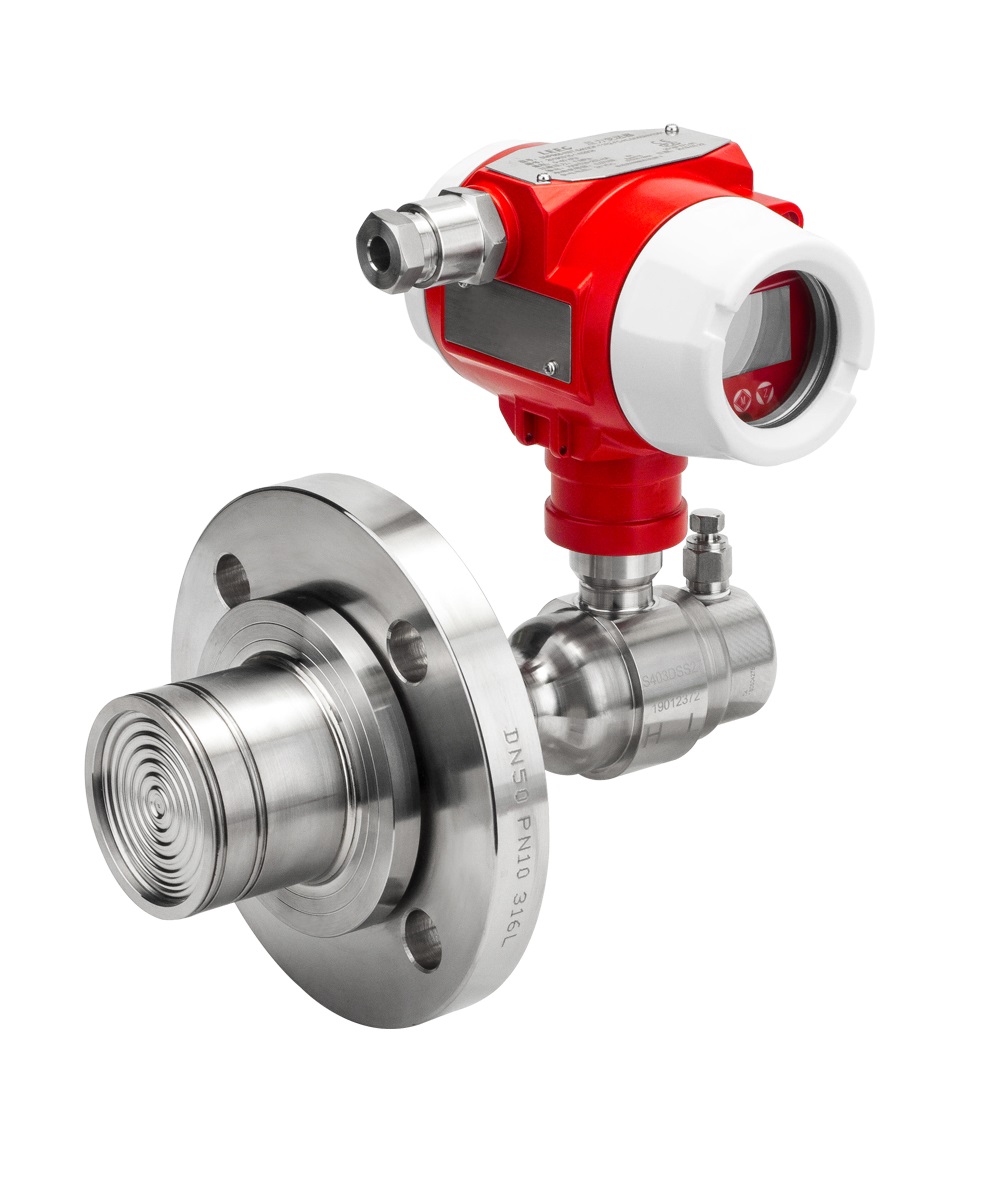

Однофланцевый гидростатический уровнемер серии FTV-1600Q

FTV-1600Q СЕРИЯ ОДНОФЛАНЦЕВЫЙ ГИДРОСТАТИЧЕСКИЙ УРОВНЕМЕР FTV-1600Q Серия Однофланцевый гидро…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

FTV-1600Q СЕРИЯ ОДНОФЛАНЦЕВЫЙ ГИДРОСТАТИЧЕСКИЙ УРОВНЕМЕР

FTV-1600Q Серия Однофланцевый гидростатический уровнемер

Фланцевый静压_levelomer для непрерывного измерения уровня жидкости

FTV-1600Q — это однофланцевый гидростатический уровнемер, предназначенный для непрерывного измерения уровня жидкости в ёмкостях.

Принцип действия основан на измерении гидростатического давления столба жидкости, которое пропорционально высоте уровня. Фланцевое соединение обеспечивает простой и надёжный монтаж на стенке ёмкости. Уровнемер может быть оснащен разделительной мембраной для защиты от агрессивных сред. Встроенный HART-протокол обеспечивает двустороннюю цифровую связь с управляющей системой.

Особенности

FEATURES

Особенности продукта

Фланцевое соединение: Простой монтаж на ёмкости
Гидростатический принцип: Прямое измерение уровня
Разделительная мембрана: Защита от агрессивных сред
HART протокол: Двусторонняя цифровая связь
Высокая точность: ±0.5% от диапазона
Большой диапазон: От 0...1 м до 0...100 м
Различные материалы мембраны: Для различных сред

Области применения

Водоподготовка: Резервуары с водой
Нефтегазовая отрасль: Ёмкости с нефтью
Химическая промышленность: Ёмкости с химическими средами
Пищевая промышленность: Ёмкости с продуктами
Сточные воды: Контроль уровня

Принцип работы

Однофланцевый гидростатический уровнемер FTV-1600Q устанавливается на стенке ёмкости. Измеряемая среда воздействует на разделительную мембрану, через которую давление передается на измерительный элемент. Гидростатическое давление столба жидкости пропорционально высоте уровня: P = ρgh, где ρ — плотность жидкости, g — ускорение свободного падения, h — высота столба жидкости. Измерительный элемент преобразует давление в электрический сигнал, который затем усиливается и преобразуется в стандартный токовый выход 4-20 мА. Встроенный HART-модем обеспечивает двустороннюю цифровую связь с управляющей системой.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Модель	FTV-1600Q Single Flange Level (однофланцевый гидростатический уровнемер)
Принцип измерения	Гидростатическое давление
Диапазон измерений	0...1 м (10 кПа) ... 0...100 м (1 МПа)
Точность	±0.5% от диапазона; ±0.2% (премиум)
Выходной сигнал	4-20 мА (двухпроводной); HART протокол
Питание	10...36 В DC (двухпроводная схема)
Фланцевое соединение	DN50 (2"); DN80 (3"); DN100 (4")
Стандарт фланца	EN 1092-1; ANSI B16.5; ГОСТ 12820
Материал мембраны	Нержавеющая сталь 316L; Hastelloy C-276; Tantalum
Материал фланца	Нержавеющая сталь 304/316L; углеродистая сталь
Температура среды	-40...+120°C; +200°C (с охлаждающим элементом)
Температура окружающей среды	-40...+85°C
Максимальное рабочее давление	До 16 МПа; до 40 МПа (по заказу)
Плотность измеряемой среды	От 0.5 г/см³ до 1.5 г/см³ (настраивается)
Индикация	ЖК-дисплей (4-разрядный)
Материал корпуса	Алюминиевый сплав с эпоксидным покрытием
Степень защиты	IP67
Взрывозащита	Ex ia IIC T6; Ex d IIC T6
Соответствие стандартам	ГОСТ Р, CE, ATEX, IECEx, EAC
