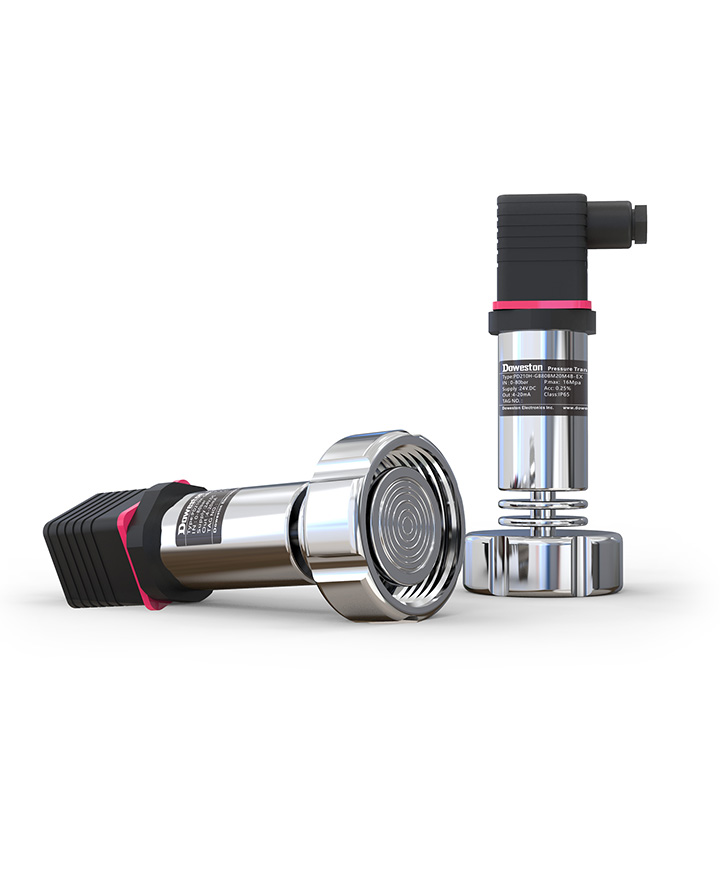

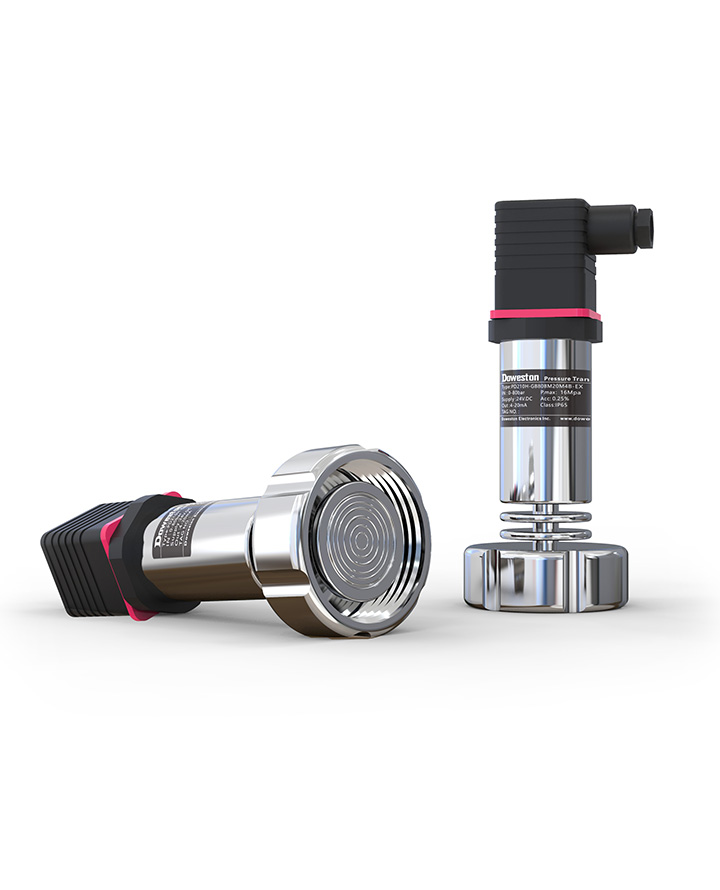

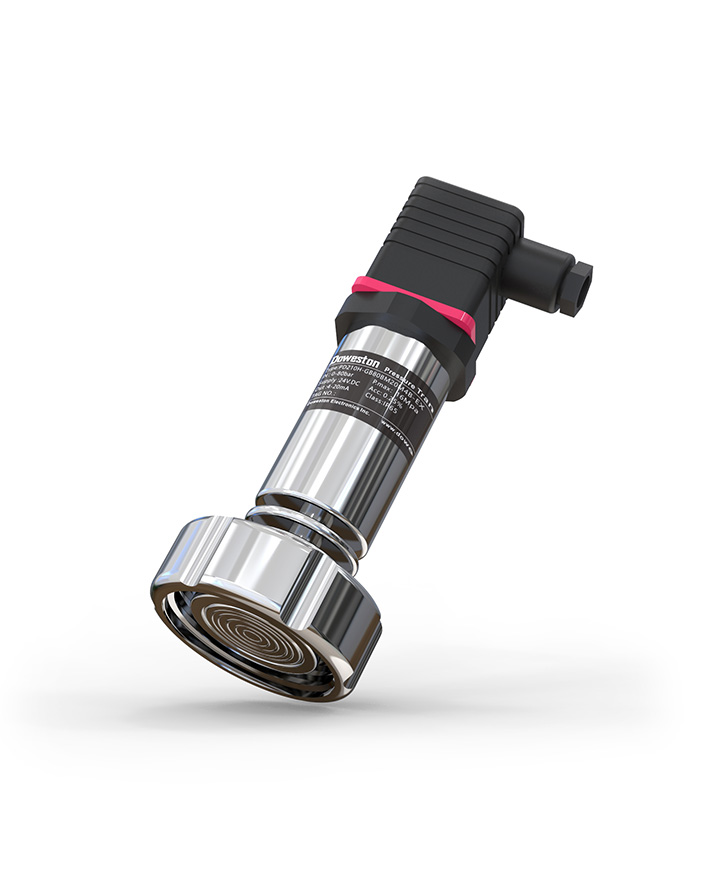

Компактный гидростатический уровнемер серии FTV-1600Q - фото продукта 1 DOWESTON

Компактный гидростатический уровнемер серии FTV-1600Q

Name: Компактный гидростатический уровнемер серии FTV-1600Q
Brand: DOWESTON

FTV-1600Q СЕРИЯ КОМПАКТНЫЙ ГИДРОСТАТИЧЕСКИЙ УРОВНЕМЕР

FTV-1600Q Серия Компактный гидростатический уровнемер

Малогабаритный静压_levelomer для ограниченного монтажного пространства

FTV-1600Q — это компактный гидростатический уровнемер, предназначенный для применения в условиях ограниченного монтажного пространства.

Несмотря на компактные размеры, уровнемер сохраняет все функциональные возможности стандартных гидростатических уровнемеров: высокая точность, стабильность, HART-протокол. Малый корпус позволяет устанавливать прибор в небольших ёмкостях или на сложных технологических объектах.

Подробнее

Особенности

Особенности продукта

Компактный корпус: Для ограниченного пространства
Гидростатический принцип: Прямое измерение уровня
HART протокол: Двусторонняя цифровая связь
Высокая точность: ±0.5% от диапазона
Различные диапазоны: От 0...1 м до 0...10 м
Простой монтаж: Резьбовое соединение
Надёжная конструкция: Нержавеющая сталь

Области применения

Системы водоподготовки: Резервуары малого объёма
Пищевая промышленность: Малые ёмкости
Системы ОВКВ: Расширительные баки
Сельское хозяйство: Ёмкости для воды
Промышленное оборудование: Системы смазки

Принцип работы

Компактный гидростатический уровнемер FTV-1600Q состоит из малогабаритного чувствительного элемента. Измеряемая среда воздействует на мембрану, через которую давление передается на измерительный элемент. Гидростатическое давление столба жидкости пропорционально высоте уровня: P = ρgh. Измерительный элемент преобразует давление в электрический сигнал, который затем усиливается и преобразуется в стандартный токовый выход 4-20 мА. Встроенный HART-модем обеспечивает двустороннюю цифровую связь с управляющей системой.

Технические параметры

Технические характеристики

Параметр	Значение
Модель	FTV-1600Q Compact Level (компактный гидростатический уровнемер)
Принцип измерения	Гидростатическое давление
Диапазон измерений	0...1 м (10 кПа) ... 0...10 м (100 кПа)
Точность	±0.5% от диапазона
Выходной сигнал	4-20 мА (двухпроводной); HART протокол
Питание	10...36 В DC (двухпроводная схема)
Материал мембраны	Нержавеющая сталь 316L
Материал корпуса	Нержавеющая сталь 304/316L
Соединение	Резьба G1/2"; G1/4"; M20×1.5
Температура среды	-20...+80°C
Температура окружающей среды	-20...+70°C
Максимальное рабочее давление	До 1.6 МПа
Плотность измеряемой среды	От 0.8 г/см³ до 1.2 г/см³ (настраивается)
Степень защиты	IP65 / IP67
Электрическое подключение	Кабельный ввод M12×1; штекер M12
Взрывозащита	Ex ia IIC T6 (по заказу)
Соответствие стандартам	ГОСТ Р, CE, EAC
