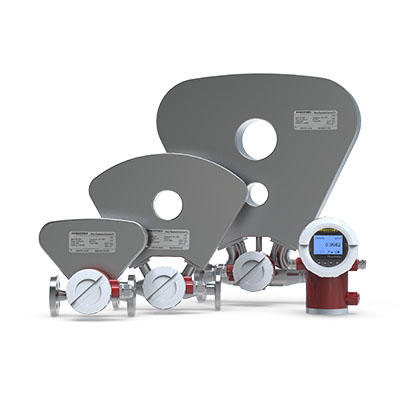

Кориолисовый массовый расходомер серии FTM-1610 (стандартное исполнение) - фото продукта 1 DOWESTON

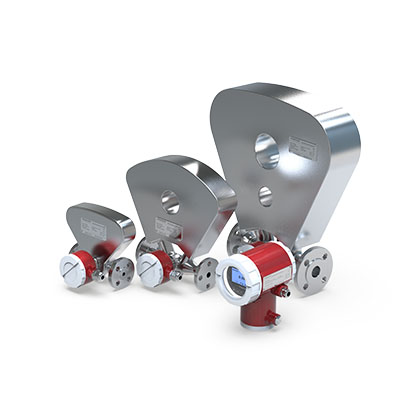

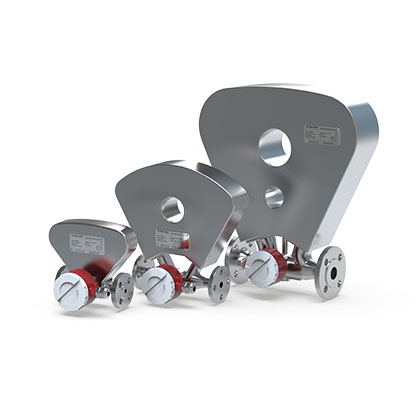

Кориолисовый массовый расходомер серии FTM-1610 (стандартное исполнение)

Name: Кориолисовый массовый расходомер серии FTM-1610 (стандартное исполнение)
Brand: DOWESTON

СТАНДАРТНЫЙ КОРИОЛИСОВЫЙ МАССОВЫЙ РАСХОДОМЕР FTM-1610

стандартное исполнение FTM-1610 Кориолисовый массовый расходомер

Универсальный кориолисовый расходомер для широкого круга применений

FTM-1610 — это кориолисовый массовый расходомер стандартного исполнения, предназначенный для точного измерения массового расхода и плотности жидкостей в широком диапазоне применений.

Прибор использует принцип кориолисовой силы, который обеспечивает прямое измерение массового расхода без необходимости температурной и давленческой компенсации. Универсальное исполнение подходит для большинства стандартных применений в химической, пищевой, нефтегазовой и других отраслях промышленности.

Подробнее

Особенности

Особенности продукта

Прямое измерение массового расхода: Без компенсации
Универсальное исполнение: Для большинства применений
Высокая точность: ±0.1% от измеряемого значения
Измерение плотности: Дополнительная функция
Выход 4-20mA/HART: Интеграция в системы управления
Цветной дисплей: Отображение всех параметров
Надёжная конструкция: Длительный срок службы

Области применения

Химическая промышленность: Технологические жидкости
Нефтегазовая отрасль: Измерение расхода нефтепродуктов
Пищевая промышленность: Технологические процессы
Фармацевтика: Производство лекарств
Энергетика: Измерение расхода теплоносителей

Принцип работы

Кориолисовый массовый расходомер использует принцип кориолисовой силы. Измерительная труба совершает колебания в собственной частоте. Когда жидкость протекает через колеблющуюся трубу, на неё действует кориолисова сила, которая вызывает фазовый сдвиг колебаний входной и выходной частей трубы. Этот фазовый сдвиг пропорционален массовому расходу жидкости. Датчики точно измеряют фазовый сдвиг, который преобразуется в значение массового расхода. Одновременно измеряется плотность жидкости по изменению частоты собственных колебаний трубы.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемые параметры	Массовый расход жидкостей; плотность; температура
Диаметр условного прохода	DN1...DN150
Точность измерения расхода	±0.1% ИР; ±0.2% ИР (малые расходы)
Точность измерения плотности	±0.001 г/см³
Диапазон расхода	0...100 кг/ч ... 0...600 т/ч (в зависимости от DN)
Отношение диапазонов	100:1
Температура среды	-40...+180°C
Температура окружающей среды	-40...+60°C
Номинальное давление	1.6 МПа; 40 МПа (по заказу)
Выходной сигнал	4-20mA HART; импульсный; RS485 Modbus
Релейные выходы	2 реле; 30 В DC / 0.1 А
Дисплей	Цветной графический ЖК; отображение расхода, плотности и температуры
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 15 Вт
Присоединение	Фланцевое; резьбовое
Материал измерительной трубы	Нержавеющая сталь 316L; Hastelloy C (по заказу)
Материал корпуса	Нержавеющая сталь; алюминий
Уплотнения	FKM; EPDM; PTFE
Степень защиты	IP65 / IP67
Взрывозащита	Ex ia IIC T6; Ex d IIC T6 (по заказу)
Соответствие стандартам	ГОСТ Р, OIML R117, MID, CE, EAC
