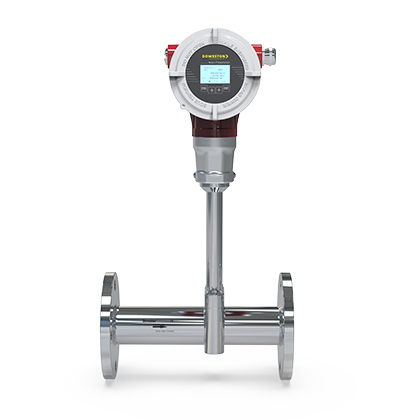

Термический массовый расходомер высокопроизводительного исполнения серии FTV-1600Q - видеопрезентация продукта DOWESTON

Термический массовый расходомер высокопроизводительного исполнения серии FTV-1600Q - фото продукта 1 DOWESTON

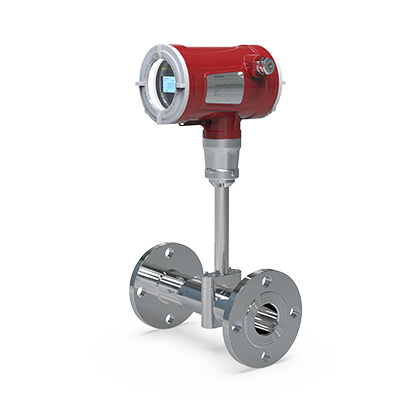

Термический массовый расходомер высокопроизводительного исполнения серии FTV-1600Q - фото продукта 2 DOWESTON

Термический массовый расходомер высокопроизводительного исполнения серии FTV-1600Q

Name: Термический массовый расходомер высокопроизводительного исполнения серии FTV-1600Q
Brand: DOWESTON

ТЕРМИЧЕСКИЙ МАССОВЫЙ РАСХОДОМЕР ГАЗА ВЫСОКОПРОИЗВОДИТЕЛЬНОГО ИСПОЛНЕНИЯ FTV-1600Q СЕРИИ

FTV-1600Q серия Термический массовый расходомер газа высокопроизводительного исполнения

Высокоточный термоанемометрический расходомер для сложных промышленных применений

FTV-1600Q серия (высокопроизводительное исполнение) — это прецизионный термоанемометрический массовый расходомер газа, разработанный для самых требовательных промышленных применений.

Прибор оснащен высокоточными датчиками температуры и расширенными функциональными возможностями. Обеспечивает измерение массового расхода газа с минимальной погрешностью и максимальной долговременной стабильностью. Подходит для учётных операций и критически важных технологических процессов.

Подробнее

Особенности

Особенности продукта

Высокая точность: ±0.5% от измеряемого значения
Расширенный диапазон: turndown до 200:1
Прямое измерение массового расхода: Без компенсации
Расширенные коммуникации: HART, Profibus PA, Foundation Fieldbus
Высокая долговременная стабильность: Калибровка на 5 лет
Цветной дисплей: Графическое отображение данных
Диагностика процесса: Расширенные диагностические функции

Области применения

Учётные операции: Коммерческий учёт расхода газа
Нефтегазовая отрасль: Измерение расхода попутного газа
Химическая промышленность: Критически важные технологические процессы
Энергетика: Точный учёт расхода природного газа
Фармацевтика: Точный контроль газовых сред

Принцип работы

Термоанемометрический расходомер высокопроизводительного исполнения использует усовершенствованный принцип теплового расширения. Два прецизионных датчика температуры (один нагреваемый, один опорный) установлены в потоке газа. Нагреваемый датчик поддерживает постоянную разницу температур относительно среды. Мощность, необходимая для поддержания этой разницы, точно измеряется и пропорциональна массовому расходу газа. Усовершенствованная электроника обеспечивает минимальную погрешность и максимальную долговременную стабильность.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемый параметр	Массовый расход газов
Диаметр условного прохода	DN15...DN200
Точность измерения	±0.5% ИР; ±0.25% ИР (по заказу)
Повторяемость	±0.1%
Диапазон расходов	0.05...150 нм/с (в зависимости от DN)
Отношение диапазонов	200:1
Долговременная стабильность	±0.5% ИР / 5 лет
Типы газов	Воздух, азот, аргон, кислород, природный газ и др.
Температура среды	-40...+200°C; +400°C (по заказу)
Температура окружающей среды	-40...+60°C
Номинальное давление	1.6 МПа; 4.0 МПа; 10 МПа (по заказу)
Выходной сигнал	4-20mA HART; Profibus PA; Foundation Fieldbus; RS485 Modbus
Релейные выходы	2...4 реле; 30 В DC / 0.1 А
Дисплей	Цветной графический ЖК; отображение расхода, температуры и диагностики
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 15 Вт
Присоединение	Резьбовое; фланцевое
Материал измерительного датчика	Нержавеющая сталь 316L; Hastelloy C (по заказу)
Материал корпуса	Нержавеющая сталь; алюминий
Степень защиты	IP66 / IP67
Взрывозащита	Ex ia IIC T6; Ex d IIC T6 (по заказу)
Соответствие стандартам	ГОСТ Р, OIML R137, MID, CE, EAC
