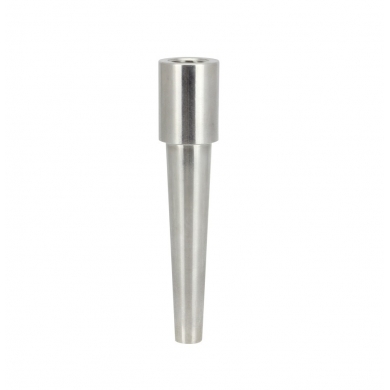

Приварная защитная гильза термопары

Name: Приварная защитная гильза термопары
Brand: DOWESTON

ПРИВАРНАЯ ЗАЩИТНАЯ ГИЛЬЗА ТЕРМОПАРЫ

Приварная защитная гильза термопары

Сварная защитная арматура для температурных датчиков в тяжёлых условиях

Приварная защитная гильза термопары — это сварная защитная оболочка, предназначенная для установки температурных датчиков на технологическом оборудовании в условиях высокого давления и экстремальных температур.

Приварной способ крепления обеспечивает максимальную надёжность и герметичность соединения, что критично для высоконапорных и взрывоопасных процессов. Гильза приваривается непосредственно к стенке трубопровода или ёмкости, исключая возможность протечки. Различные материалы и конструкции позволяют применять приварные гильзы в самых тяжёлых промышленных условиях.

Подробнее

Особенности

Особенности продукта

Сварное соединение: Максимальная надёжность
Высокое давление: До 100 МПа и выше
Высокая температура: До 1600°C
Полная герметичность: Без протечек
Различные материалы: Жаропрочные сплавы, керамика
Индивидуальное изготовление: По требованиям заказчика
Расчёт на вибропрочность: По стандартам

Области применения

Энергетика: Котлы высокого давления, паропроводы
Нефтегазовая отрасль: Скважины, трубопроводы высокого давления
Химическая промышленность: Реакторы с высокими параметрами
Металлургия: Печи, агрегаты
Атомная энергетика: Реакторные установки

Принцип работы

Приварная гильза устанавливается на технологическом оборудовании путём сварки. Чувствительный элемент температурного датчика вставляется внутрь гильзы. Тепло от измеряемой среды передается через стенку гильзы к чувствительному элементу. Сварное соединение обеспечивает полную герметичность и механическую прочность, что позволяет использовать гильзу в условиях высокого давления, вибрации и агрессивных сред.

Технические параметры

Технические характеристики

Параметр	Значение
Тип	Приварная защитная гильза (сварной термопарный карман)
Материал гильзы	Жаропрочные сплавы (Inconel 600/625/718, Hastelloy X); нержавеющая сталь; керамика (Al₂O₃, SiC)
Диаметр гильзы	Ø12 мм; Ø16 мм; Ø22 мм; Ø27 мм; Ø34 мм; по запросу
Длина погружной части	100 мм...2000 мм; по запросу
Способ крепления	Приварной (встык; внахлёст; патрубок под приварку)
Резьба под датчик	M16×1.5; M27×2; 1/2 NPTF; по запросу
Номинальное давление	До 40 МПа; до 100 МПа (для специальных исполнений)
Максимальная температура	600°C (нержавеющая сталь); 1200°C (жаропрочные сплавы); 1600°C (керамика)
Расчёт на вибропрочность	По ASME PTC 19.3; ГОСТ Р 50708
Тепловая инерция	15...60 сек (в зависимости от диаметра и материала)
Контроль качества	Ультразвуковой контроль; рентгенографический контроль сварных швов
Комплектация	Гильза; сварочный патрубок (по запросу); уплотнительные прокладки
Соответствие стандартам	ГОСТ Р 8.592, ГОСТ 6651, ASME PTC 19.3, DIN 43772
