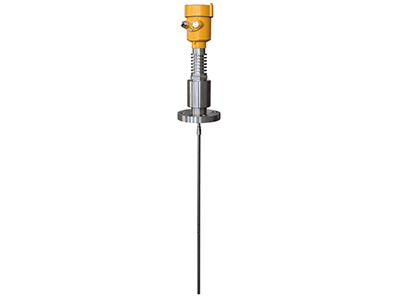

Уровнемер с волноводным радаром, модель LRD-1702

ВОЛНОВОДНЫЙ РАДАРНЫЙ УРОВНЕМЕР (ВЫСОКОТЕМПЕРАТУРНЫЙ) LRD-1702 Уровнемер с волноводным радаро…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

ВОЛНОВОДНЫЙ РАДАРНЫЙ УРОВНЕМЕР (ВЫСОКОТЕМПЕРАТУРНЫЙ) LRD-1702

Уровнемер с волноводным радаром, модель LRD-1702 (высокотемпературное исполнение)

Высокотемпературный волноводный радарный уровнемер для горячих сред

LRD-1702 (высокотемпературное исполнение) — это высокоточный волноводный радарный уровнемер (TDR), предназначенный для непрерывного измерения уровня горячих жидкостей.

Теплоотвод и специальное исполнение электронного блока позволяют прибору работать при высоких температурах измеряемой среды до +400°C. Прибор идеально подходит для применения в энергетике, металлургии и нефтепереработке.

Особенности

FEATURES

Особенности продукта

Высокотемпературное исполнение: До +400°C
Технология TDR: Волноводный радарный метод
Высокая точность: ±0.5 мм
Теплоотвод: Защита электроники от перегрева
Выход 4-20mA/HART: Интеграция в системы управления
Цифровой дисплей: Отображение уровня и температуры
Устойчивость к среде: Пар, пена, испарения не влияют

Области применения

Энергетика: Контроль уровня в котлах
Металлургия: Горячие технологические жидкости
Нефтепереработка: Горячие нефтепродукты
Химическая промышленность: Высокотемпературные процессы
Производство битума: Измерение уровня в битумных ёмкостях

Принцип работы

Волноводный радарный уровнемер использует технологию时域域 рефлектометрии (TDR). Генератор формирует микроволновые импульсы, которые распространяются по металлическому зонду (штанге или тросу). Когда импульс достигает поверхности измеряемой среды, часть энергии отражается обратно к измерительному модулю. Время распространения импульса от датчика до поверхности и обратно точно измеряется и преобразуется в расстояние до уровня. Теплоотвод обеспечивает защиту электронного блока от высоких температур.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Измеряемый параметр	Уровень горячих жидких сред
Диапазон измерения	0:6 м (штанга); 0:20 м (трос)
Точность измерения	±0.5 мм
Разрешение	0.1 мм
Метод измерения	Волноводный радарный (TDR)
Частота	1 ГГц
Мин. диэлектрическая проницаемость	εr ≥ 1.4
Температура среды	-40...+400°C
Температура окружающей среды	-40...+60°C
Давление процесса	-1...+100 бар
Выходной сигнал	4-20mA HART; RS485 Modbus
Релейные выходы	2 реле SPDT; 5 А при 250 В AC
Дисплей	ЖК; отображение уровня и температуры
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 3 Вт
Присоединение	Резьбовое G1½; фланцевое (по заказу)
Тип зонда	Штанга; трос (по заказу)
Материал зонда	Нержавеющая сталь 316L; высокотемпературное исполнение
Степень защиты	IP66 / IP67
Соответствие стандартам	ГОСТ Р, CE, EAC
