Name: Уровнемер с волноводным радаром, модель LRD-1702
Brand: DOWESTON

Уровнемер с волноводным радаром, модель LRD-1702

ВОЛНОВОДНЫЙ РАДАРНЫЙ УРОВНЕМЕР (ВЗРЫВОЗАЩИЩЁННЫЙ) LRD-1702 Уровнемер с волноводным радаром, …

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

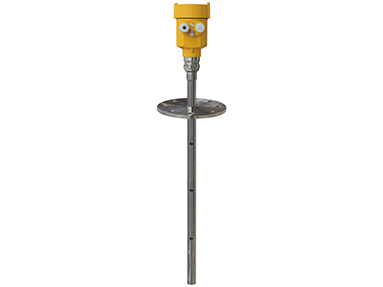

ВОЛНОВОДНЫЙ РАДАРНЫЙ УРОВНЕМЕР (ВЗРЫВОЗАЩИЩЁННЫЙ) LRD-1702

Уровнемер с волноводным радаром, модель LRD-1702 (взрывозащищённое исполнение)

Взрывозащищённый волноводный радарный уровнемер для нефтегазовой отрасли

LRD-1702 (взрывозащищённое исполнение) — это высокоточный волноводный радарный уровнемер (TDR), предназначенный для непрерывного измерения уровня жидкостей во взрывоопасных зонах.

Взрывозащищённая конструкция корпуса позволяет использовать прибор в зонах, где возможно образование взрывоопасных смесей газов и паров. Прибор соответствует требованиям ATEX и IECEx.

Особенности

FEATURES

Особенности продукта

Взрывозащищённое исполнение: Для взрывоопасных зон
Технология TDR: Волноводный радарный метод
Высокая точность: ±0.5 мм
Устойчивость к среде: Пар, пена, испарения не влияют
Выход 4-20mA/HART: Интеграция в системы управления
Цифровой дисплей: Отображение уровня и температуры
Сертификация ATEX/IECEx: Соответствие международным стандартам

Области применения

Нефтегазовая отрасль: Резервуары для хранения нефтепродуктов
Химическая промышленность: Взрывоопасные зоны
Нефтебазы: Измерение уровня в резервуарах
Газоперерабатывающие заводы: Технологические ёмкости
Нефтепереработка: Контроль уровня в технологических установках

Принцип работы

Волноводный радарный уровнемер использует технологию时域域 рефлектометрии (TDR). Генератор формирует микроволновые импульсы, которые распространяются по металлическому зонду (штанге или тросу). Когда импульс достигает поверхности измеряемой среды, часть энергии отражается обратно к измерительному модулю. Время распространения импульса от датчика до поверхности и обратно точно измеряется и преобразуется в расстояние до уровня.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Измеряемый параметр	Уровень жидких сред
Диапазон измерения	0:6 м (штанга); 0:30 м (трос)
Точность измерения	±0.5 мм
Разрешение	0.1 мм
Метод измерения	Волноводный радарный (TDR)
Частота	1 ГГц
Мин. диэлектрическая проницаемость	εr ≥ 1.4
Температура среды	-40...+250°C
Температура окружающей среды	-40...+60°C
Давление процесса	-1...+100 бар
Выходной сигнал	4-20mA HART; RS485 Modbus
Релейные выходы	2 реле SPDT; 5 А при 250 В AC
Дисплей	ЖК; отображение уровня и температуры
Питание	24 В DC
Потребляемая мощность	< 3 Вт
Присоединение	Резьбовое G1½; фланцевое (по заказу)
Тип зонда	Штанга; трос (по заказу)
Материал зонда	Нержавеющая сталь 316L; PTFE покрытие
Степень защиты	IP66 / IP67
Взрывозащита	Ex d ia IIC T6
Соответствие стандартам	ГОСТ Р, ATEX, IECEx, CE, EAC
