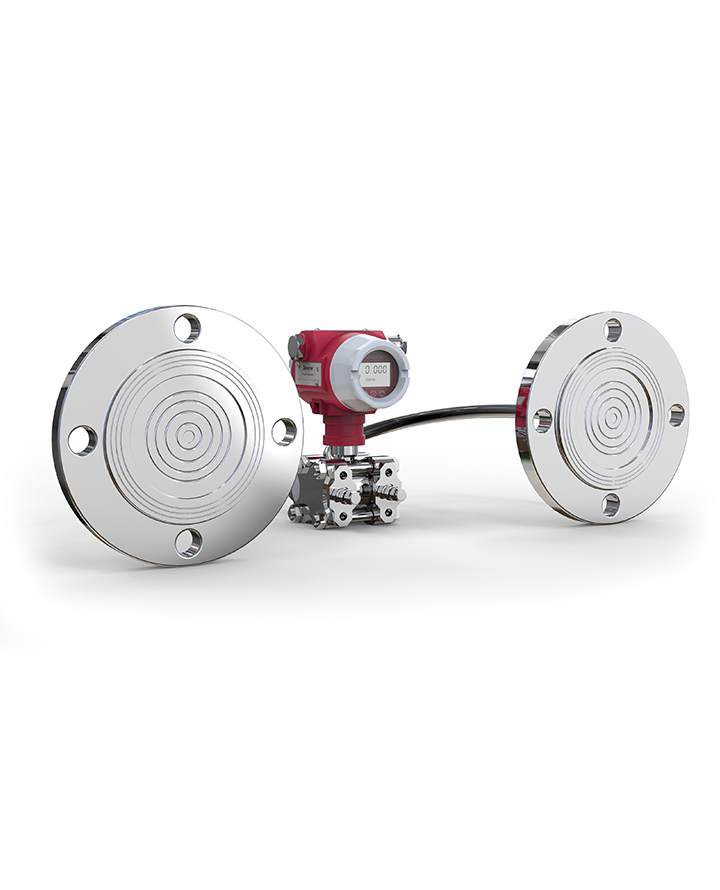

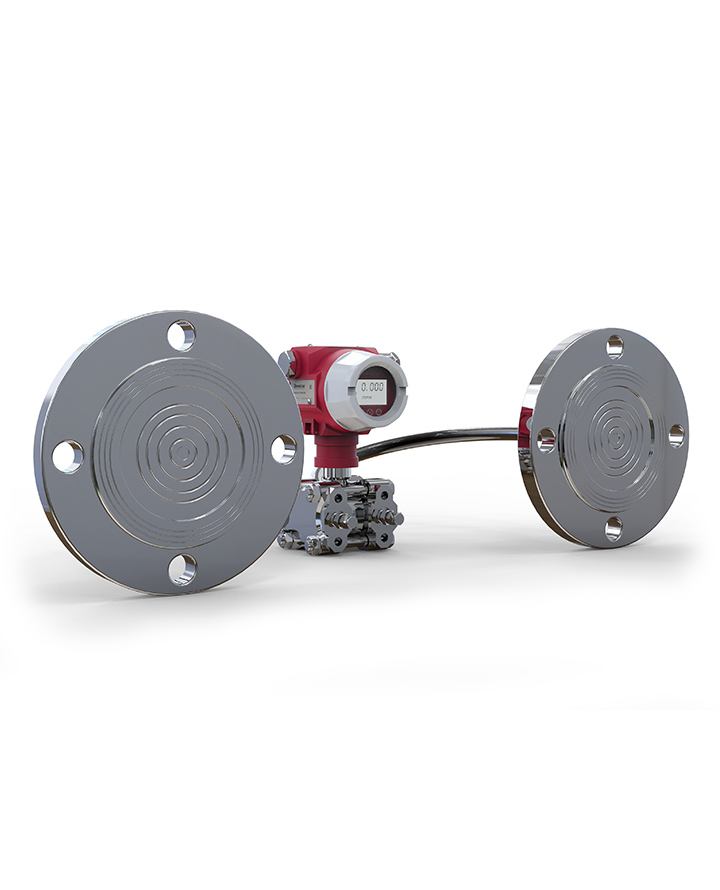

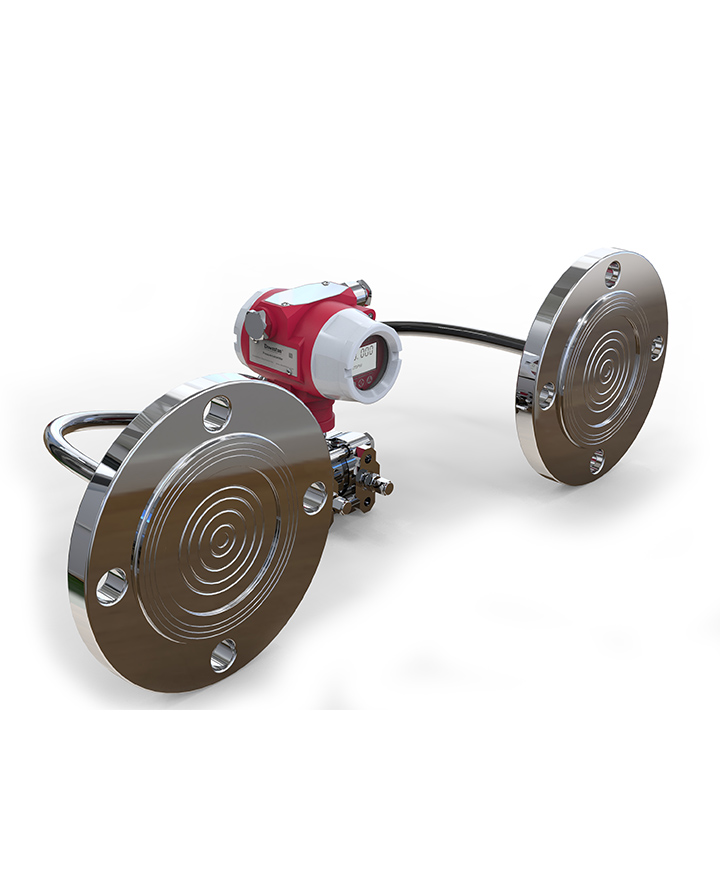

Name: Дистанционный преобразователь перепада давления с разделительной мембраной серии FTV-1600Q
Brand: DOWESTON

Дистанционный преобразователь перепада давления с разделительной мембраной серии FTV-1600Q

FTV-1600Q СЕРИЯ ДИСТАНЦИОННЫЙ ПРЕОБРАЗОВАТЕЛЬ ПЕРЕПАДА ДАВЛЕНИЯ С РАЗДЕЛИТЕЛЬНОЙ МЕМБРАНОЙ F…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

FTV-1600Q СЕРИЯ ДИСТАНЦИОННЫЙ ПРЕОБРАЗОВАТЕЛЬ ПЕРЕПАДА ДАВЛЕНИЯ С РАЗДЕЛИТЕЛЬНОЙ МЕМБРАНОЙ

FTV-1600Q Серия Дистанционный преобразователь перепада давления с разделительной мембраной

Для измерения в условиях высоких температур и агрессивных сред

FTV-1600Q — это выносной (дистанционный) дифференциальный преобразователь давления с мембранными разделителями, предназначенный для измерения в условиях высоких температур, агрессивных сред или ограниченного пространства.

Преобразователь устанавливается на расстоянии от точки измерения, а мембранные разделители контактируют со средой. Капиллярные трубки с заполняющей жидкостью передают давление на сенсор. Это решение позволяет: защитить электронную часть от высоких температур; изолировать сенсор от агрессивных сред; упростить обслуживание. Доступны различные типы мембранных разделителей (фланцевые, резьбовые, гигиенические) для специфических применений.

Особенности

FEATURES

Особенности продукта

Выносной монтаж: Преобразователь на расстоянии от процесса
Мембранные разделители: Защита сенсора от агрессивных сред
Капиллярные трубки: Передача давления через заполняющую жидкость
Работа при высоких температурах: До +400°C (со специальными заполнителями)
Интеллектуальная электроника: Микропроцессор; HART-протокол
Высокая точность: ±0.075 % от диапазона
Различные типы разделителей: Фланцевые; резьбовые; гигиенические

Области применения

Нефтехимия: Высокотемпературные процессы; агрессивные среды
Энергетика: Котлы; теплообменники; паровые системы
Химическая промышленность: Коррозионно-агрессивные среды
Пищевая промышленность: Гигиеническое исполнение (по заказу)
Общие применения: Измерение перепада давления в сложных условиях

Принцип работы

Выносной дифференциальный преобразователь давления с мембранными разделителями FTV-1600Q измеряет перепад давления через две капиллярные системы. Мембранные разделители, установленные в точках измерения, контактируют с процессом. Заполняющая жидкость в капиллярных трубках передаёт давления на измерительный сенсор преобразователя, установленного на расстоянии. В зависимости от типа заполняющей жидкости система может работать при очень высоких или очень низких температурах, что недоступно для стандартных преобразователей.

Технические характеристики
SPECIFICATIONS

Технические характеристики

Параметр Значение

Модель FTV-1600Q Series (выносной дифференциальный с мембранными разделителями)

Тип измерения Дифференциальное давление; уровень; расход

Диапазоны измерений 0-0.1 кПа ... 0-7 МПа; по заказу

Основная погрешность ±0.075 %; ±0.1 %; ±0.2 %

Материал мембраны Нержавеющая сталь 316L; Hastelloy C-276; Monel; тантал; PTFE-покрытие

Тип разделителя Фланцевый; резьбовой; гигиенический Tri-Clamp; гигиенический молочный

Капиллярная трубка Длина до 10 м каждая; из нержавеющей стали; с обогревом (по заказу)

Заполняющая жидкость Силиконовое масло; галокарбон; высокотемпературный; низкотемпературный

Выходной сигнал 4-20 мА с HART; PROFIBUS PA; FOUNDATION Fieldbus

Питание 10.5-42 В пост. тока

Степень защиты IP65; IP67

Температура среды -50...+400°C (в зависимости от заполняющей жидкости и разделителя)

Дисплей ЖК с подсветкой; на выносном корпусе

Взрывозащита Ex ia IIC T6; Ex d IIC T6

Соответствие стандартам CE, ATEX, IECEx, EAC, SIL2, NACE MR0175
