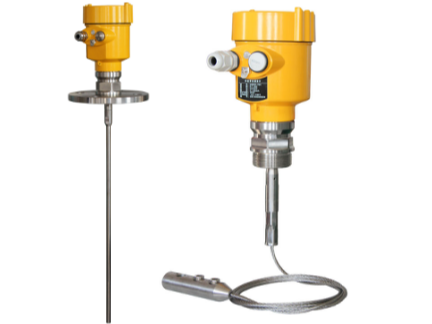

Name: LRD-1701 модель волноводного радарного уровнемера
Brand: DOWESTON

LRD-1701 модель волноводного радарного уровнемера

ВОЛНОВОДНЫЙ РАДАРНЫЙ УРОВНЕМЕР LRD-1701 LRD-1701 модель волноводного радарного уровнемера Во…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

ВОЛНОВОДНЫЙ РАДАРНЫЙ УРОВНЕМЕР LRD-1701

LRD-1701 модель волноводного радарного уровнемера

Волноводный радарный (TDR) уровнемер для сложных условий измерения

LRD-1701 — это волноводный радарный уровнемер (TDR), предназначенный для непрерывного измерения уровня жидкостей и интерфазных слоёв в сложных условиях эксплуатации.

Прибор использует технологию时域域 рефлектометрии (TDR), при которой микроволновые импульсы распространяются по металлическому зонду (штанге или тросу). Отражённый от поверхности среды сигнал анализируется и преобразуется в значение уровня. Этот метод обеспечивает высокую точность и надёжность даже в условиях пара, пены и изменяющейся диэлектрической проницаемости.

Особенности

FEATURES

Особенности продукта

Технология TDR: Волноводный радарный метод
Высокая точность: Стабильные измерения при низкой диэлектрической проницаемости
Измерение интерфазы: Контроль границы раздела двух сред
Устойчивость к среде: Пар, пена, испарения не влияют на измерения
Выход 4-20mA/HART: Интеграция в системы управления
Цифровой дисплей: Отображение уровня и температуры
Простая установка: Минимальные требования к монтажу

Области применения

Нефтегазовая отрасль: Измерение уровня нефти и воды
Химическая промышленность: Агрессивные среды
Водоподготовка: Контроль уровня в резервуарах
Пищевая промышленность: Вязкие среды
Энергетика: Контроль уровня в котлах

Принцип работы

Волноводный радарный уровнемер использует технологию时域域 рефлектометрии (TDR). Генератор формирует микроволновые импульсы, которые распространяются по металлическому зонду (штанге или тросу). Когда импульс достигает поверхности измеряемой среды, часть энергии отражается обратно к измерительному модулю. Время распространения импульса от датчика до поверхности и обратно точно измеряется и преобразуется в расстояние до уровня. Этот метод обеспечивает высокую точность и надёжность даже в сложных условиях.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Измеряемый параметр	Уровень жидкостей; интерфаза
Диапазон измерения	0...6 м (штанга); 0...30 м (трос)
Точность измерения	±0.5 мм
Разрешение	0.1 мм
Метод измерения	Волноводный радарный (TDR)
Частота	1 ГГц
Мин. диэлектрическая проницаемость	εr ≥ 1.4
Температура среды	-40...+250°C
Температура окружающей среды	-40...+60°C
Давление процесса	-1...+100 бар
Выходной сигнал	4-20mA HART; RS485 Modbus
Релейные выходы	2 реле SPDT; 5 А при 250 В AC
Дисплей	ЖК; отображение уровня и температуры
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 3 Вт
Присоединение	Резьбовое G1½; фланцевое (по заказу)
Тип зонда	Штанга; трос (по заказу)
Материал зонда	Нержавеющая сталь 316L; PTFE покрытие
Степень защиты	IP66 / IP67
Соответствие стандартам	ГОСТ Р, ATEX, IECEx, CE, EAC
