Обзор продукта

OVERVIEW

ВОЛНОВОДНЫЙ РАДАРНЫЙ УРОВНЕМЕР LRD-1702

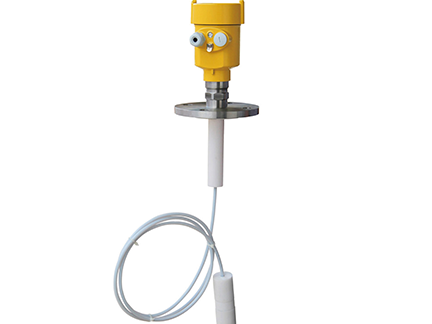

Уровнемер с волноводным радаром, модель LRD-1702

Высокоточный волноводный радарный уровнемер для жидких сред

LRD-1702 — это высокоточный волноводный радарный уровнемер (TDR), предназначенный для непрерывного измерения уровня жидкостей в различных отраслях промышленности.

Прибор использует технологию时域域 рефлектометрии (TDR), которая обеспечивает высокую точность и стабильность измерений. Усовершенствованная электроника и цифровая обработка сигнала позволяют получать точные результаты даже при низкой диэлектрической проницаемости среды.

Особенности

FEATURES

Особенности продукта

Технология TDR: Волноводный радарный метод
Высокая точность: ±0.5 мм
Работа при низкой диэлектрической проницаемости: εr ≥ 1.4
Устойчивость к среде: Пар, пена, испарения не влияют
Выход 4-20mA/HART: Интеграция в системы управления
Цифровой дисплей: Отображение уровня и температуры
Простая установка и настройка: Быстрый ввод в эксплуатацию

Области применения

Нефтегазовая отрасль: Измерение уровня нефти и нефтепродуктов
Химическая промышленность: Технологические ёмкости
Водоподготовка: Контроль уровня в резервуарах
Пищевая промышленность: Измерение уровня в ёмкостях
Энергетика: Контроль уровня в котлах и резервуарах

Принцип работы

Волноводный радарный уровнемер использует технологию时域域 рефлектометрии (TDR). Генератор формирует микроволновые импульсы, которые распространяются по металлическому зонду (штанге или тросу). Когда импульс достигает поверхности измеряемой среды, часть энергии отражается обратно к измерительному модулю. Время распространения импульса от датчика до поверхности и обратно точно измеряется и преобразуется в расстояние до уровня. Усовершенствованные алгоритмы обработки сигнала обеспечивают высокую точность и помехоустойчивость.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Измеряемый параметр	Уровень жидких сред
Диапазон измерения	0:6 м (штанга); 0:30 м (трос)
Точность измерения	±0.5 мм
Разрешение	0.1 мм
Метод измерения	Волноводный радарный (TDR)
Частота	1 ГГц
Мин. диэлектрическая проницаемость	εr ≥ 1.4
Температура среды	-40...+150°C
Температура окружающей среды	-40...+60°C
Давление процесса	-1...+40 бар
Выходной сигнал	4-20mA HART; RS485 Modbus
Релейные выходы	2 реле SPDT; 5 А при 250 В AC
Дисплей	ЖК; отображение уровня и температуры
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 3 Вт
Присоединение	Резьбовое G1½; фланцевое (по заказу)
Тип зонда	Штанга; трос (по заказу)
Материал зонда	Нержавеющая сталь 316L; PTFE покрытие
Степень защиты	IP66 / IP67
Соответствие стандартам	ГОСТ Р, CE, EAC
