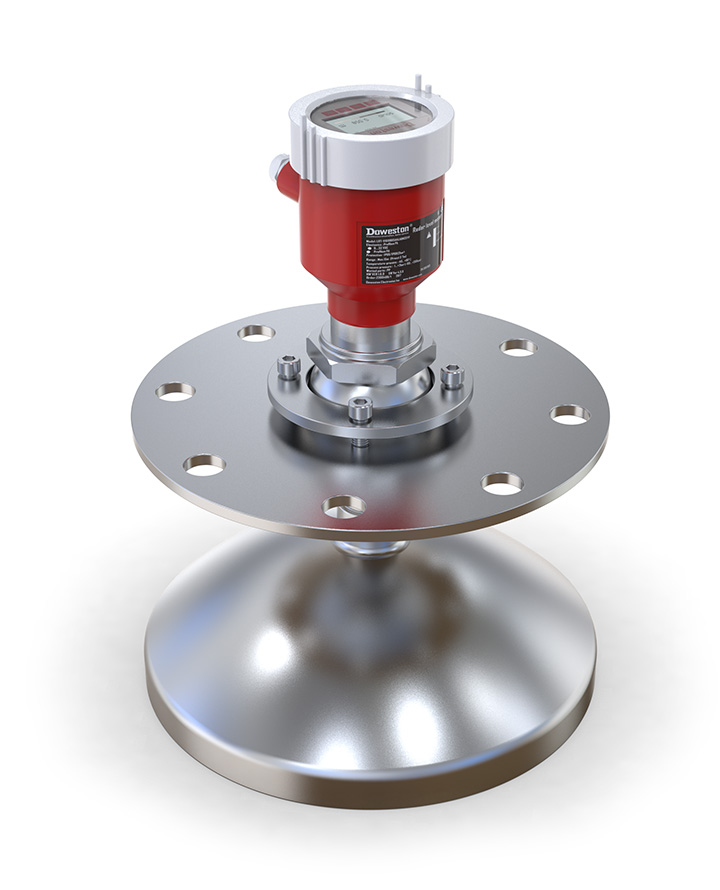

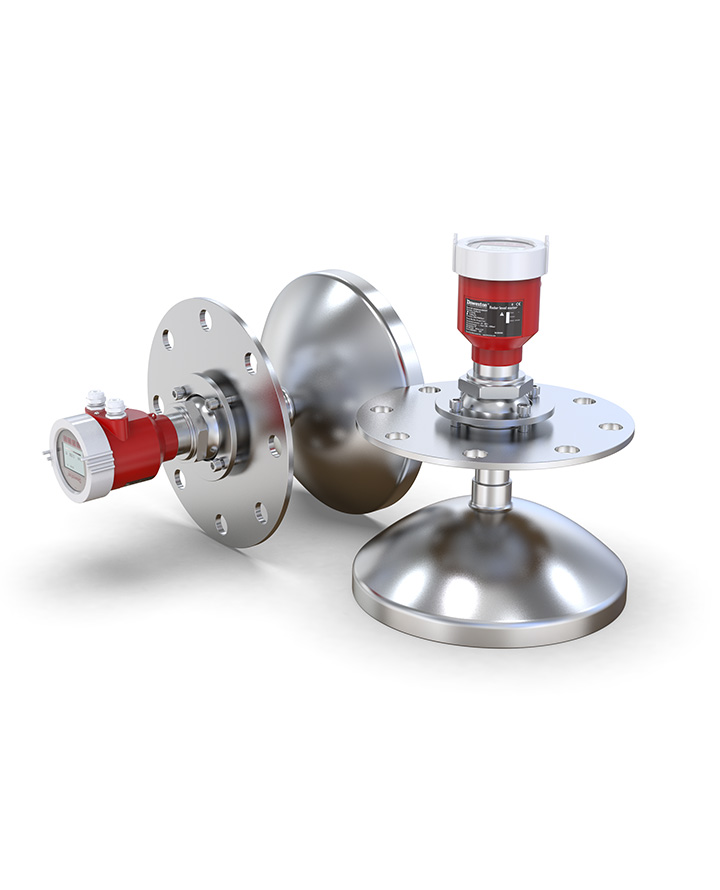

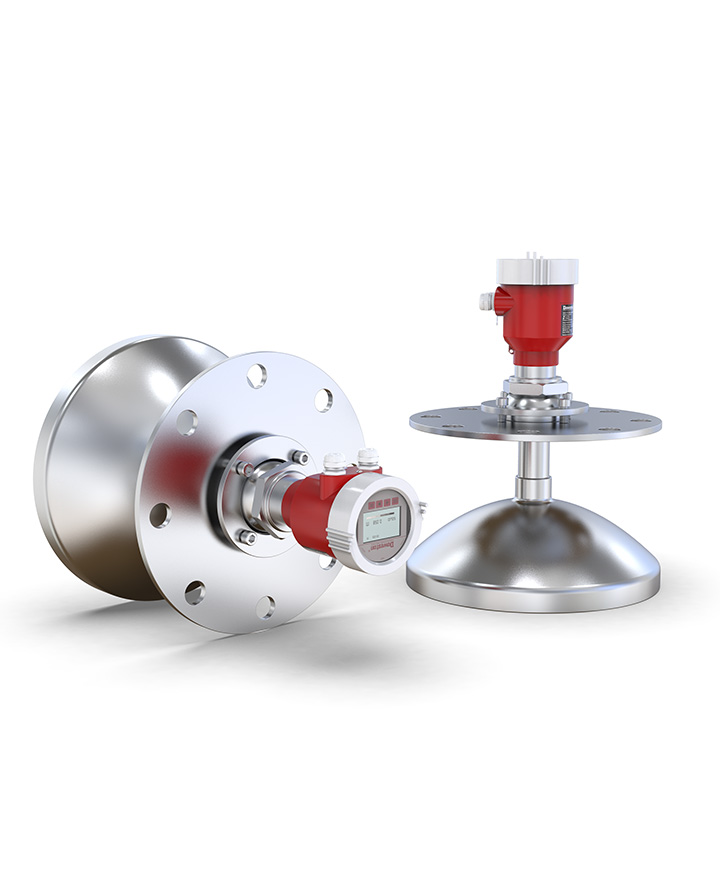

Параболический мощный радарный уровнемер серии LRT-G1643

ПАРАБОЛИЧЕСКИЙ МОЩНЫЙ РАДАРНЫЙ УРОВНЕМЕР LRT-G1643 СЕРИИ LRT-G1643 серия Параболический мощн…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

ПАРАБОЛИЧЕСКИЙ МОЩНЫЙ РАДАРНЫЙ УРОВНЕМЕР LRT-G1643 СЕРИИ

LRT-G1643 серия Параболический мощный радарный уровнемер

Высокопроизводительный радарный уровнемер с параболической антенной

LRT-G1643 серия (параболическое исполнение) — это высокопроизводительный радарный уровнемер, оснащённый параболической антенной для максимальной дальности и точности измерения.

Параболическая антенна обеспечивает чрезвычайно узкий угол раскрытия луча (до 3°), что позволяет надёжно измерять уровень в высоких силосах и бункерах с сыпучими материалами, а также в условиях сильной запылённости. Высокая мощность излучения обеспечивает стабильные измерения на больших дальностях.

Особенности

FEATURES

Особенности продукта

Параболическая антенна: Узкий луч до 3°
Большая дальность: До 100 м
Технология 80 ГГц FMCW: Высокая точность и разрешение
Устойчивость к запылённости: Для сильнопылных сред
Выход 4-20mA/HART: Интеграция в системы управления
Цифровой дисплей: Отображение уровня и температуры
Высокая мощность: Стабильные измерения на больших расстояниях

Области применения

Цементная промышленность: Высокие силосы для цемента
Горнодобывающая промышленность: Рудные бункеры большой высоты
Энергетика: Угольные силосы на ТЭЦ
Сельское хозяйство: Зерновые силосы
Химическая промышленность: Порошковые материалы в высоких ёмкостях

Принцип работы

Радарный уровнемер использует технологию частотно-модулированных непрерывных волн (FMCW) на частоте 80 ГГц. Параболическая антенна фокусирует микроволновой сигнал в чрезвычайно узкий луч (до 3°), что позволяет точно определить расстояние до поверхности даже в высоких и узких ёмкостях. Сигнал отражается от поверхности измеряемой среды и принимается той же антенной. Разность частот между излучаемым и отражённым сигналом пропорциональна расстоянию до поверхности, что позволяет вычислить уровень среды.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Измеряемый параметр	Уровень сыпучих материалов
Диапазон измерения	0...100 м; 0...150 м (по заказу)
Точность измерения	±2 мм
Разрешение	1 мм
Метод измерения	Радарный (FMCW); 80 ГГц
Частота	80 ГГц (W-диапазон)
Угол раскрытия луча	3° (параболическая антенна)
Температура среды	-40...+250°C
Температура окружающей среды	-40...+60°C
Давление процесса	-1...+16 бар
Выходной сигнал	4-20mA HART; RS485 Modbus
Релейные выходы	2 реле SPDT; 5 А при 250 В AC
Дисплей	ЖК; отображение уровня и температуры
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 8 Вт
Присоединение	Фланцевое DN80...DN150
Материал антенны	Параболическая; нержавеющая сталь
Материал корпуса	Нержавеющая сталь; алюминий
Степень защиты	IP66 / IP67
Соответствие стандартам	ГОСТ Р, CE, EAC
