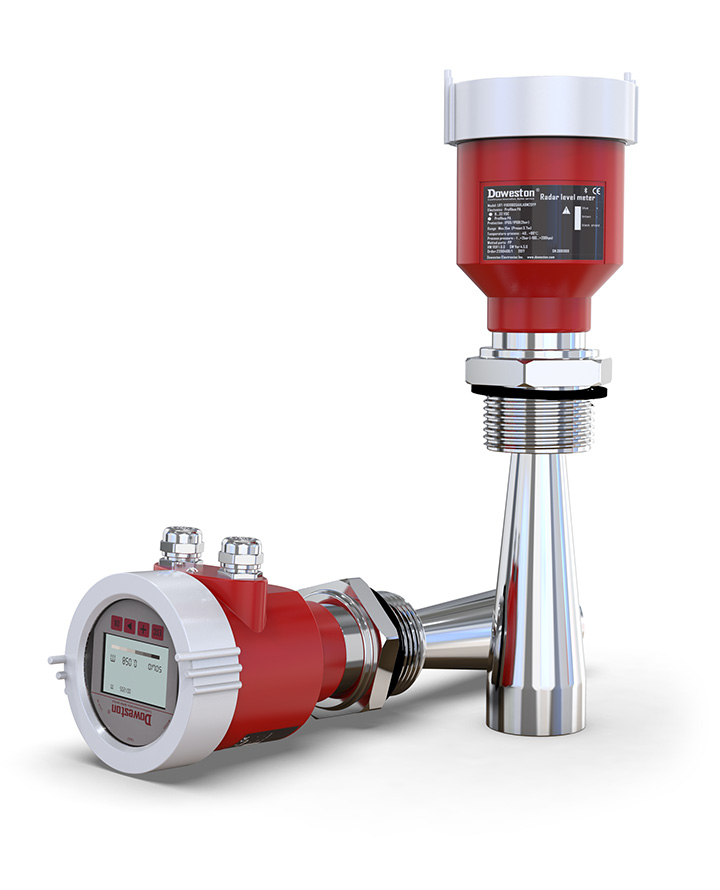

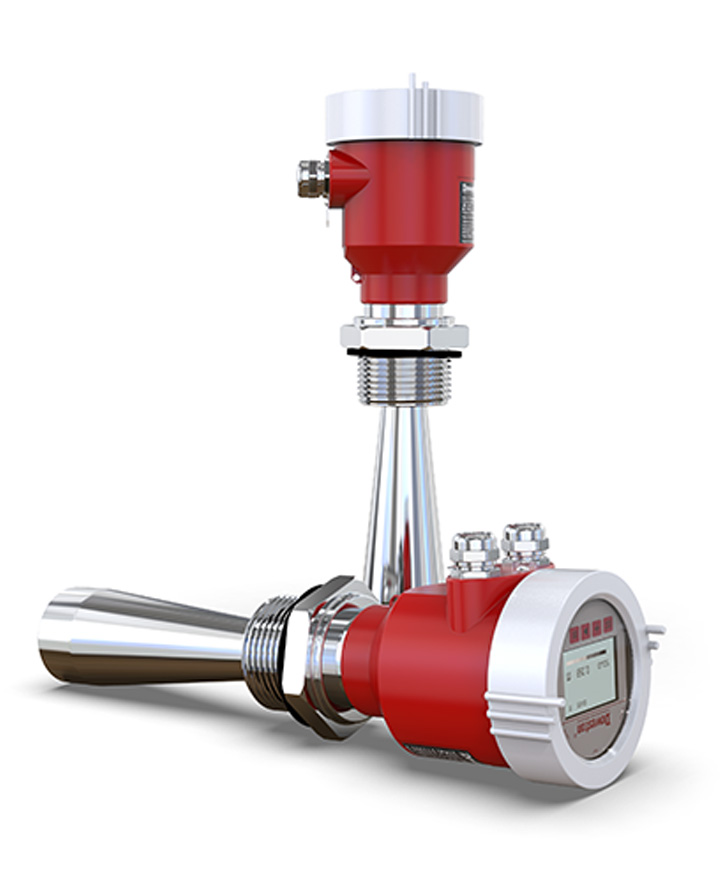

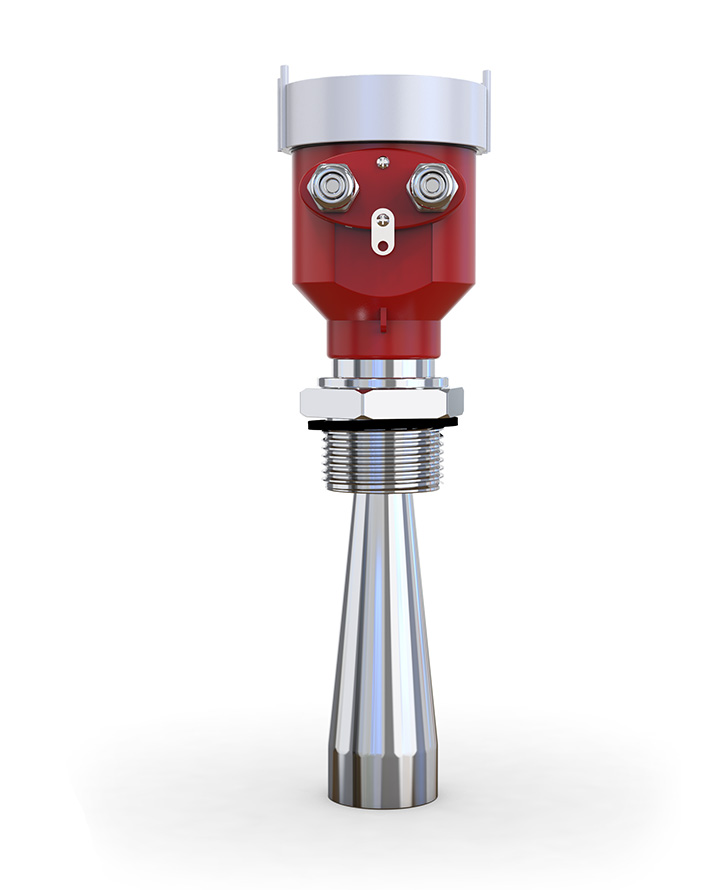

Радарный уровнемер стандартного исполнения серии PD-CB1 - фото продукта 1 DOWESTON

Радарный уровнемер стандартного исполнения серии PD-CB1

Name: Радарный уровнемер стандартного исполнения серии PD-CB1
Brand: DOWESTON

PD-CB1 СЕРИЯ РАДАРНЫЙ УРОВНЕМЕР СТАНДАРТНОГО ИСПОЛНЕНИЯ

PD-CB1 Серия Радарный уровнемер стандартного исполнения

Надёжный 80 Гц радарный уровнемер для общих применений

PD-CB1 — это радарный уровнемер стандартного исполнения, предназначенный для непрерывного бесконтактного измерения уровня жидкости.

Радарный принцип измерения не зависит от плотности, температуры и состава измеряемой среды, что обеспечивает высокую надёжность и стабильность измерений. Прибор работает на частоте 80 Гц (FMCW) и имеет узкий угол излучения, что позволяет точно измерять уровень в узких ёмкостях и при наличии мешающих элементов внутри ёмкости.

Подробнее

Особенности

Особенности продукта

Радарный принцип: Бесконтактное измерение
Частота 80 Гц (FMCW): Высокая точность и разрешение
Узкий угол излучения: Для узких ёмкостей
Не зависит от свойств среды: Плотность, температура, пар
HART протокол: Двусторонняя цифровая связь
Встроенный дисплей: Локальный мониторинг
Простая настройка: Через кнопки или HART

Области применения

Химическая промышленность: Реакторы, ёмкости
Нефтегазовая отрасль: Резервуары хранения
Водоподготовка: Резервуары с водой
Пищевая промышленность: Ёмкости с жидкостями
Общие применения: Универсальное решение

Принцип работы

Радарный уровнемер PD-CB1 излучает электромагнитные микроволновые сигналы (80 Гц, FMCW) в направлении поверхности измеряемой среды. Сигналы отражаются от поверхности и возвращаются к антенне. Встроенная электроника анализирует частоту отраженного сигнала, которая пропорциональна расстоянию до поверхности (принцип FMCW — частотно-модулированная непрерывная волна). По времени задержки и разности частот вычисляется расстояние до поверхности. Уровень жидкости определяется как разность между общей высотой ёмкости и измеренным расстоянием.

Технические параметры

Технические характеристики

Параметр	Значение
Модель	PD-CB1 Standard (радарный уровнемер стандартного исполнения)
Принцип измерения	Радарный (FMCW, бесконтактный)
Частота	80 Гц (W-band)
Диапазон измерений	0...10 м; 0...20 м; 0...30 м
Точность	±1 мм; ±0.1% от диапазона
Разрешение	0.1 мм
Угол излучения	3° (конусная антенна DN80); 8° (малая антенна)
Выходной сигнал	4-20 мА (двухпроводной); HART протокол
Питание	10...36 В DC (двухпроводная схема)
Дисплей	ЖК-дисплей (4-разрядный, с подсветкой)
Антенна	Конусная; трубчатая; параболическая
Материал антенны	PTFE; нержавеющая сталь 316L
Температура среды	-40...+200°C; +400°C (высокотемпературный)
Температура окружающей среды	-40...+85°C
Максимальное рабочее давление	До 10 МПа
Монтаж	Резьбовой; фланцевый
Материал корпуса	Алюминиевый сплав с эпоксидным покрытием
Степень защиты	IP66 / IP67
Взрывозащита	Ex ia IIC T6; Ex d IIC T6 (по заказу)
Соответствие стандартам	ГОСТ Р, CE, ATEX, IECEx, EAC
