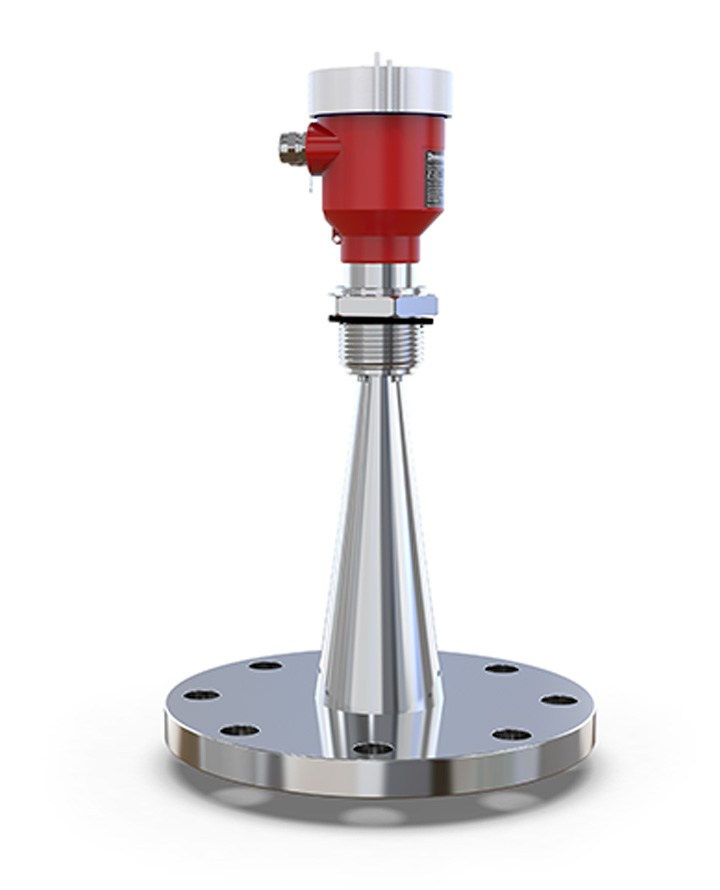

Фланцевый радарный уровнемер серии PD-CB1 - фото продукта 1 DOWESTON

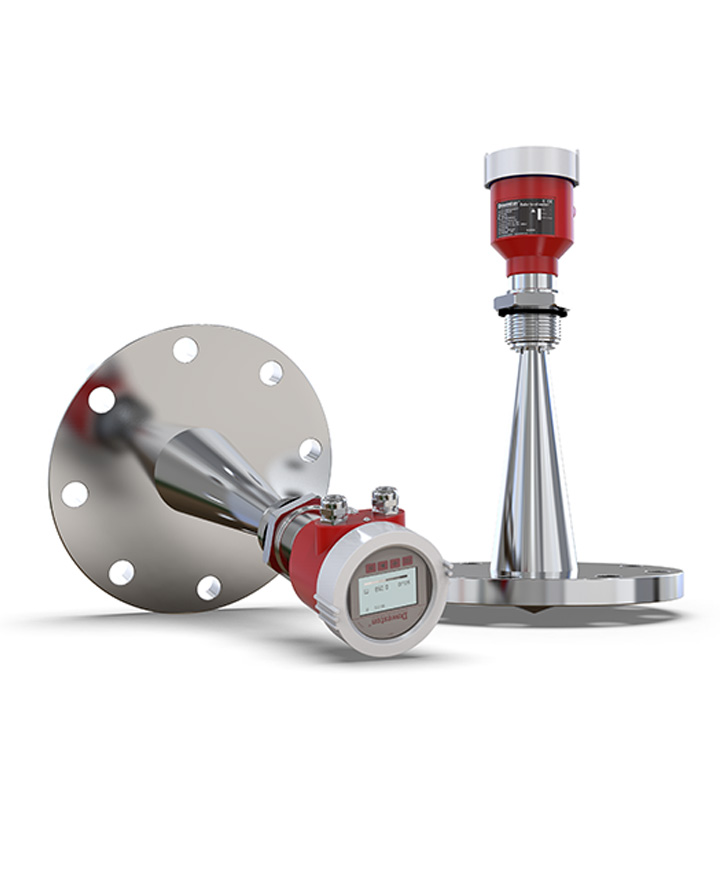

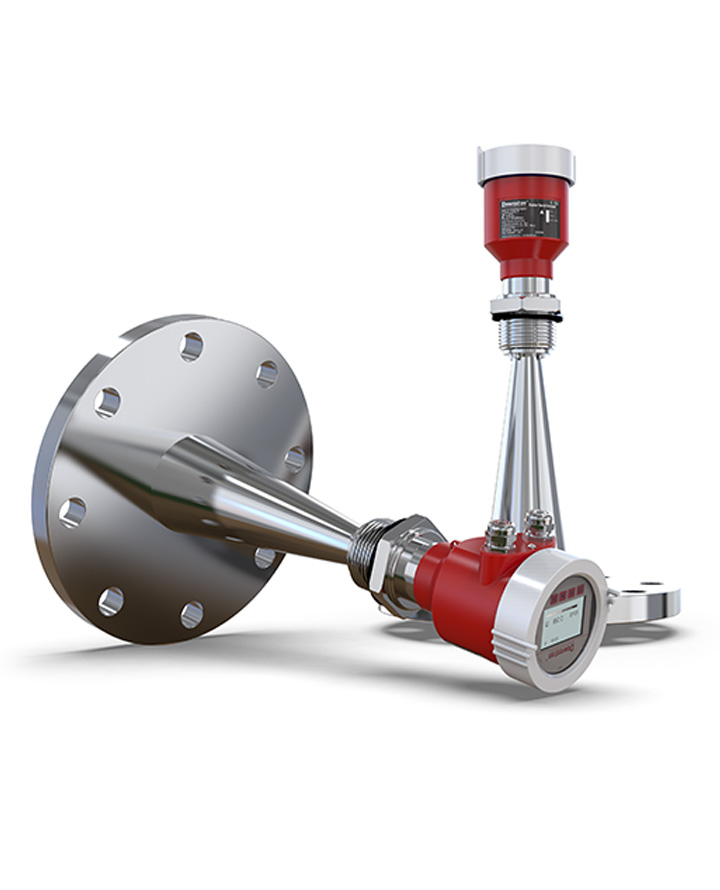

Фланцевый радарный уровнемер серии PD-CB1

Name: Фланцевый радарный уровнемер серии PD-CB1
Brand: DOWESTON

ФЛАНЦЕВЫЙ РАДАРНЫЙ УРОВНЕМЕР PD-CB1 СЕРИИ

PD-CB1 серия Фланцевый радарный уровнемер

Фланцевый радарный уровнемер для тяжёлых условий эксплуатации

PD-CB1 серия — это фланцевый радарный уровнемер, предназначенный для непрерывного измерения уровня жидкостей и сыпучих материалов в тяжёлых условиях эксплуатации.

Фланцевое присоединение обеспечивает надёжное герметичное соединение с резервуаром и позволяет работать при высоких давлениях и температурах. Прибор идеально подходит для применения в нефтегазовой, химической и энергетической промышленности.

Подробнее

Особенности

Особенности продукта

Фланцевое присоединение: Для высоких давлений и температур
Технология FMCW: Высокая точность и разрешение
Неконтактный метод: Без износа, долгий срок службы
Работа в тяжёлых условиях: Высокая температура, высокое давление
Выход 4-20mA/HART: Интеграция в системы управления
Цифровой дисплей: Отображение уровня и температуры
Взрывозащищённое исполнение: Для взрывоопасных зон

Области применения

Нефтегазовая отрасль: Резервуары для хранения нефтепродуктов
Химическая промышленность: Технологические ёмкости
Энергетика: Контроль уровня в котлах и резервуарах
Нефтепереработка: Технологические установки
Металлургия: Контроль уровня в расплавах

Принцип работы

Радарный уровнемер использует технологию частотно-модулированных непрерывных волн (FMCW). Излучатель антенны передаёт микроволновой сигнал, частота которого линейно изменяется во времени. Сигнал отражается от поверхности измеряемой среды и принимается той же антенной. Разность частот между излучаемым и отражённым сигналом пропорциональна расстоянию до поверхности, что позволяет вычислить уровень среды.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемый параметр	Уровень жидкостей и сыпучих материалов
Диапазон измерения	0...70 м; 0...100 м (по заказу)
Точность измерения	±0.5 мм
Разрешение	1 мм
Метод измерения	Радарный (FMCW); 80 ГГц
Частота	80 ГГц (W-диапазон)
Угол раскрытия луча	4°; 8° (по заказу)
Температура среды	-40...+400°C
Температура окружающей среды	-40...+60°C
Давление процесса	-1...+160 бар
Выходной сигнал	4-20mA HART; RS485 Modbus; Profibus PA
Релейные выходы	2 реле SPDT; 5 А при 250 В AC
Дисплей	ЖК; отображение уровня и температуры
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 6 Вт
Присоединение	Фланцевое DN50...DN150; ANSI (по заказу)
Материал антенны	Нержавеющая сталь 316L; PTFE
Материал корпуса	Нержавеющая сталь 316L; алюминий
Степень защиты	IP66 / IP67
Взрывозащита	Ex d ia IIC T6
Соответствие стандартам	ГОСТ Р, ATEX, IECEx, CE, EAC
