Name: Вихревой расходомер фланцевого исполнения серии FTV-1600
Brand: DOWESTON

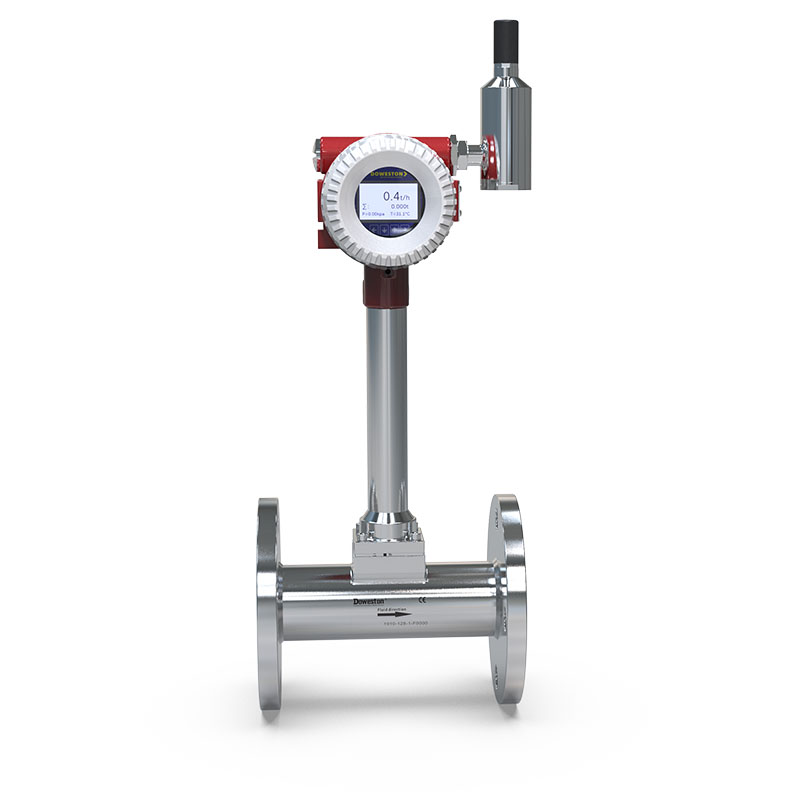

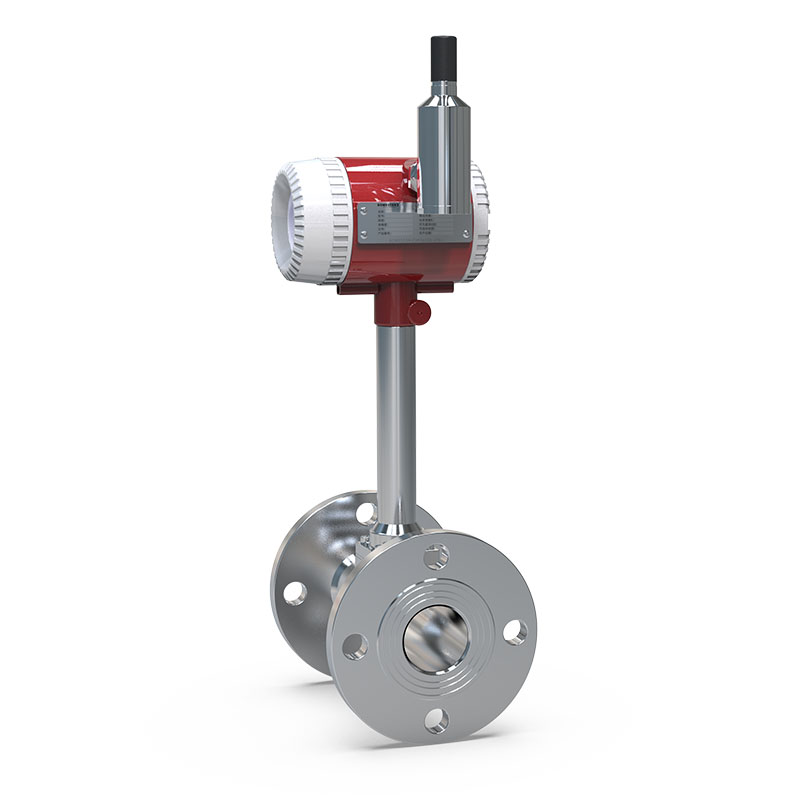

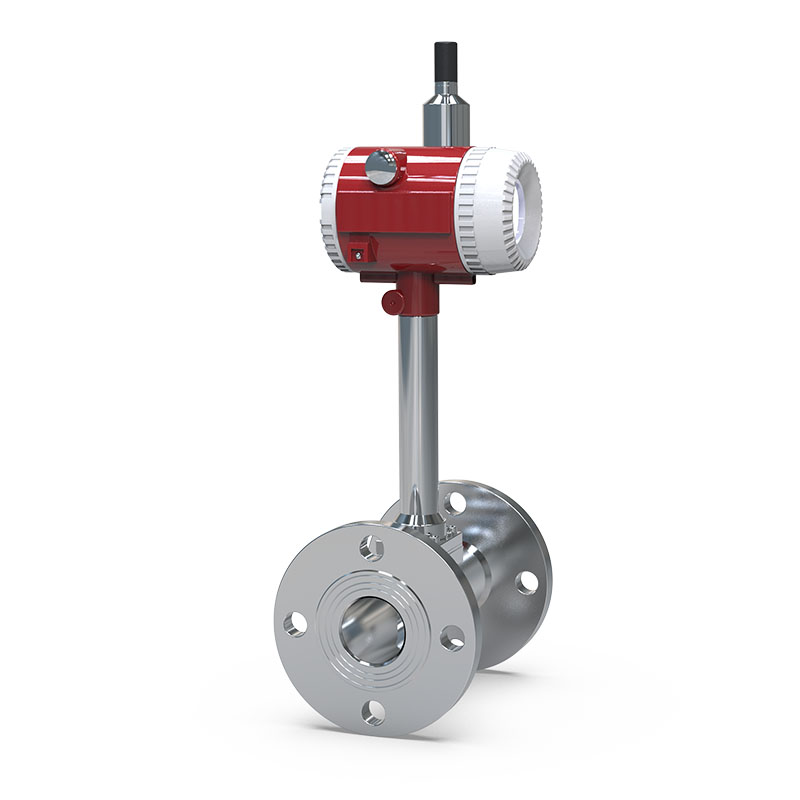

Вихревой расходомер фланцевого исполнения серии FTV-1600

ФЛАНЦЕВЫЙ·ВИХРЕВОЙ РАСХОДОМЕР Вихревой расходомер фланцевого исполнения серии FTV-160…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

ФЛАНЦЕВЫЙ·ВИХРЕВОЙ РАСХОДОМЕР

Вихревой расходомер фланцевого исполнения серии FTV-1600

Высокоточный вихревой расходомер для жидкостей, газов и пара

FTV-1600 фланцевый — это вихревой расходомер фланцевого исполнения, предназначенный для высокоточного измерения объёмного расхода жидкостей, газов и насыщенного пара в различных отраслях промышленности.

Вихревой принцип измерения обеспечивает высокую точность и широкий диапазон измерений при минимальном количестве движущихся частей, что гарантирует долгий срок службы и низкие эксплуатационные расходы. Фланцевое присоединение обеспечивает надёжное герметичное соединение с трубопроводом.

Особенности

FEATURES

Особенности продукта

Вихревой принцип: Высокая точность при измерении жидкостей, газов и пара
Фланцевое соединение: Надёжное герметичное присоединение
Отсутствие движущихся частей: Долгий срок службы, низкие эксплуатационные расходы
Широкий диапазон измерений: turndown 1:20 и выше
Независимость от свойств среды: Стабильность к изменениям плотности и вязкости
Различные выходы: 4-20mA HART, импульсный, Profibus, Modbus
Встроенный датчик температуры и давления (опция): Для измерения массового расхода пара

Области применения

Энергетика: Измерение расхода пара и технологических газов
Нефтегазовая отрасль: Измерение расхода нефтепродуктов и газов
Химическая промышленность: Измерение расхода химических сред
Металлургия: Измерение расхода технологических газов
Целлюлозно-бумажная промышленность: Измерение расхода пара и воды

Принцип работы

Вихревой расходомер использует принцип образования вихрей Кармана за телом обтекания, установленным в проточной части. Частота образования вихрей прямо пропорциональна скорости потока. Пьезоэлектрический или ёмкостный датчик измеряет частоту вихрей, которая преобразуется в стандартный выходной сигнал, пропорциональный объёмному расходу.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Измеряемая среда	Жидкости, газы, насыщенный и перегретый пар
Диапазон расходов (вода)	0.5...500 м³/ч (зависит от DN)
Диапазон расходов (воздух)	5...5000 нм³/ч (зависит от DN)
Диапазон расходов (пар)	10...8000 кг/ч (зависит от DN и давления)
Точность измерения	Жидкости: ±1%; Газы/пар: ±1.5%
Повторяемость	±0.2% от измеренного значения
Диапазон рабочих температур	-40...+240°C; +350°C (высокотемпературный)
Рабочее давление	До 40 бар; До 100 бар (высокодавление)
Диапазон Рейнольдса	Re > 5000
Выходной сигнал	4-20mA HART; импульсный; частотный; Profibus PA; Foundation Fieldbus
Питание	18...36 В DC; 85...265 В AC
Дисплей	ЖК, матричный, с подсветкой, поворотный
Материал корпуса	Нержавеющая сталь 304/316L; углеродистая сталь
Материал обтекателя	Нержавеющая сталь 316L; Hastelloy C-276
Присоединение к процессу	Фланцевое DN15...DN300 (ANSI, DIN, ГОСТ)
Степень защиты	IP65 / IP67 / IP68
Взрывозащита	Ex d IIC T6; Ex ia IIC T4
Соответствие стандартам	CE, OIML R137, EAC, ГОСТ Р
