Главная страница > Продукция > Мониторинг расхода и сигнализация > Вихревой расходомер > Вихревой расходомер с термобарической компенсацией серии FTV-1600Q

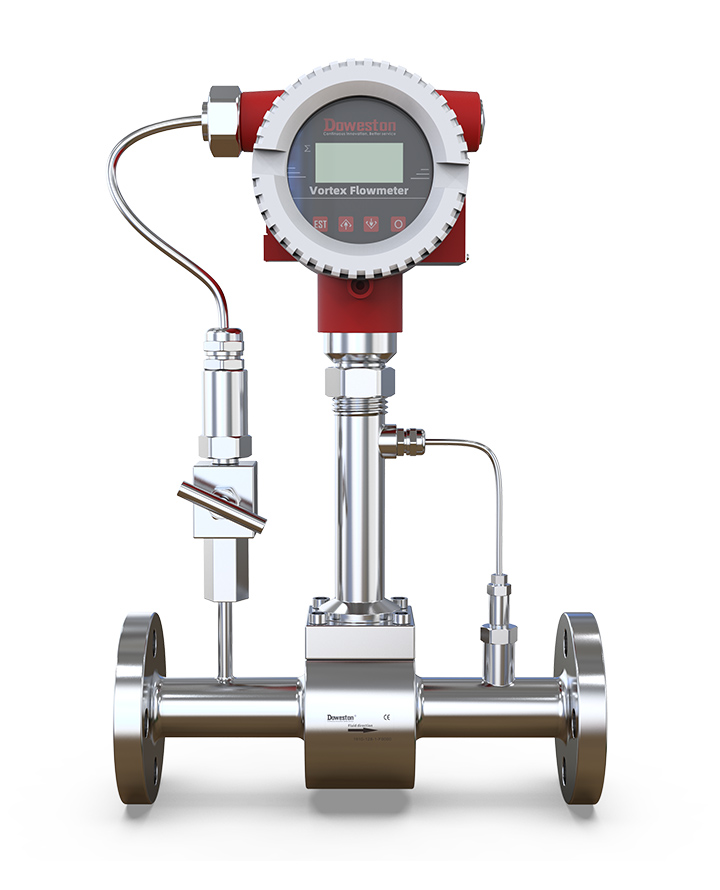

Вихревой расходомер с термобарической компенсацией серии FTV-1600Q - фото продукта 1 DOWESTON

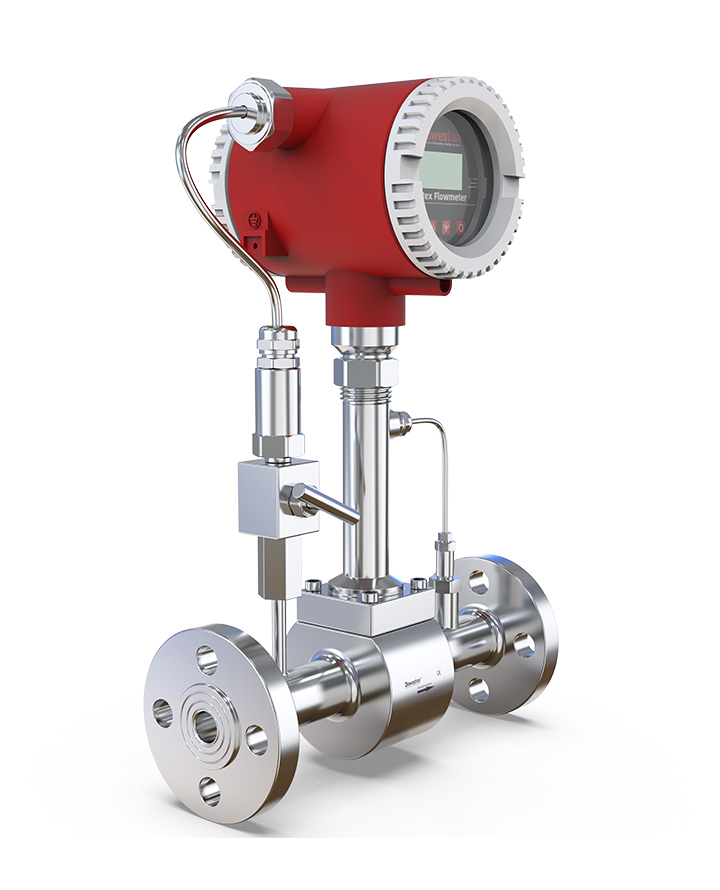

Вихревой расходомер с термобарической компенсацией серии FTV-1600Q - фото продукта 2 DOWESTON

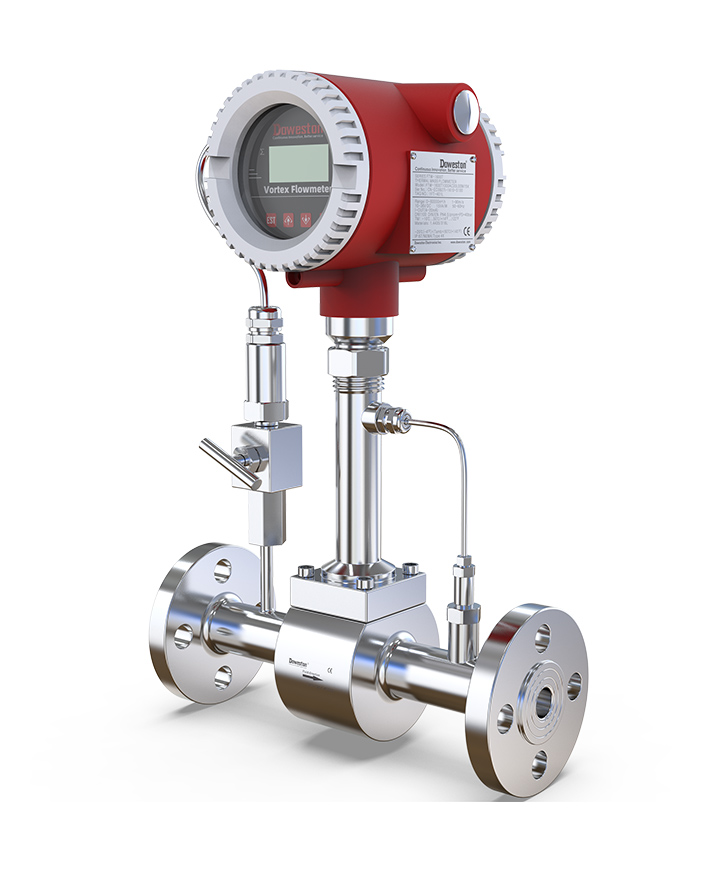

Вихревой расходомер с термобарической компенсацией серии FTV-1600Q - фото продукта 3 DOWESTON

Вихревой расходомер с термобарической компенсацией серии FTV-1600Q

 ВИХРЕВОЙ РАСХОДОМЕР С ТЕРМОБАРИЧЕСКОЙ КОМПЕНСАЦИЕЙ FTV-1600Q СЕРИИ

FTV-1600Q серия Вихревой расходомер с термобарической компенсацией

Вихревой расходомер с интегрированными датчиками давления и температуры

FTV-1600Q серия (термобарическая компенсация) — это вихревой расходомер с интегрированными датчиками давления и температуры, который вычисляет объёмный расход в нормальных условиях.

Интегрированные датчики давления и температуры позволяют автоматически вычислять объёмный расход в нормальных условиях (приведённый объёмный расход) без внешнего вычислителя. Это значительно снижает стоимость монтажа и упрощает интеграцию в систему управления. Прибор идеально подходит для учёта природного газа и пара.

Подробнее
Характеристики Технические параметры Документы Похожие товары

Особенности

Особенности продукта

  • Интегрированная термобарическая компенсация: Встроенные датчики
  • Вычисление приведённого объёма: Без внешнего вычислителя
  • Снижение стоимости монтажа: Один прибор вместо трёх
  • Высокая точность: ±1% от измеряемого значения
  • Выход 4-20mA/HART: Интеграция в системы управления
  • Цветной дисплей: Отображение всех параметров
  • Для газа и пара: Универсальное применение

Области применения

  • Учёт природного газа: Коммерческий и технологический учёт
  • Теплоснабжение: Измерение расхода пара
  • Энергетика: Контроль расхода энергоносителей
  • Нефтегазовая отрасль: Учёт попутного газа
  • Химическая промышленность: Технологические газы

Принцип работы

Вихревой расходомер использует принцип образования вихрей Кармана за телом обтекания, установленным в трубопроводе. Частота образования вихрей пропорциональна скорости потока. Интегрированные датчики давления и температуры измеряют соответственно давление и температуру среды. Встроенный микропроцессор вычисляет объёмный расход в рабочих условиях, а затем пересчитывает его в нормальные условия (приведённый объёмный расход) на основе измеренных значений давления и температуры. Это обеспечивает точный учёт газа и пара без дополнительных вычислителей.

Технические параметры

Технические характеристики

Параметр Значение
Измеряемые параметры Объёмный расход; давление; температура; приведённый объёмный расход
Диаметр условного прохода DN15...DN300
Точность измерения расхода ±1% ИР (жидкости); ±1.5% ИР (газы/пар)
Точность измерения давления ±0.5% ДИ
Точность измерения температуры ±0.5°C
Повторяемость ±0.2%
Диапазон скоростей Жидкости: 0.5...10 м/с; Газы/пар: 5...80 м/с
Отношение диапазонов 1:20
Температура среды -40...+240°C; +350°C (по заказу)
Температура окружающей среды -40...+60°C
Номинальное давление 1.6 МПа; 4.0 МПа; 16 МПа (по заказу)
Выходной сигнал 4-20mA HART; импульсный; RS485 Modbus
Релейные выходы 2 реле; 30 В DC / 0.1 А
Дисплей Цветной графический ЖК; отображение расхода, давления и температуры
Питание 24 В DC; 220 В AC
Потребляемая мощность < 15 Вт
Присоединение Фланцевое; резьбовое
Материал измерительного тела Нержавеющая сталь 316L
Материал корпуса Нержавеющая сталь; углеродистая сталь с покрытием
Степень защиты IP65 / IP67
Взрывозащита Ex ia IIC T6; Ex d IIC T6 (по заказу)
Соответствие стандартам ГОСТ Р, OIML R137, MID, CE, EAC

Документация

  • Брошюра
  • Руководство по эксплуатации
  • Чертежи и ПО
