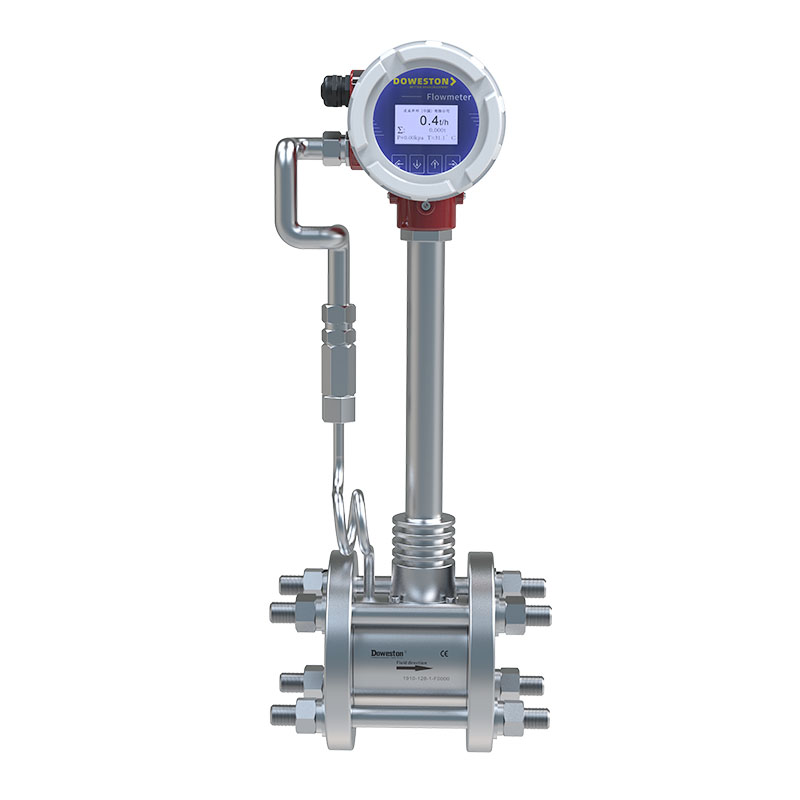

Вихревой расходомер межфланцевого исполнения серии FTV-1600Q - фото продукта 1 DOWESTON

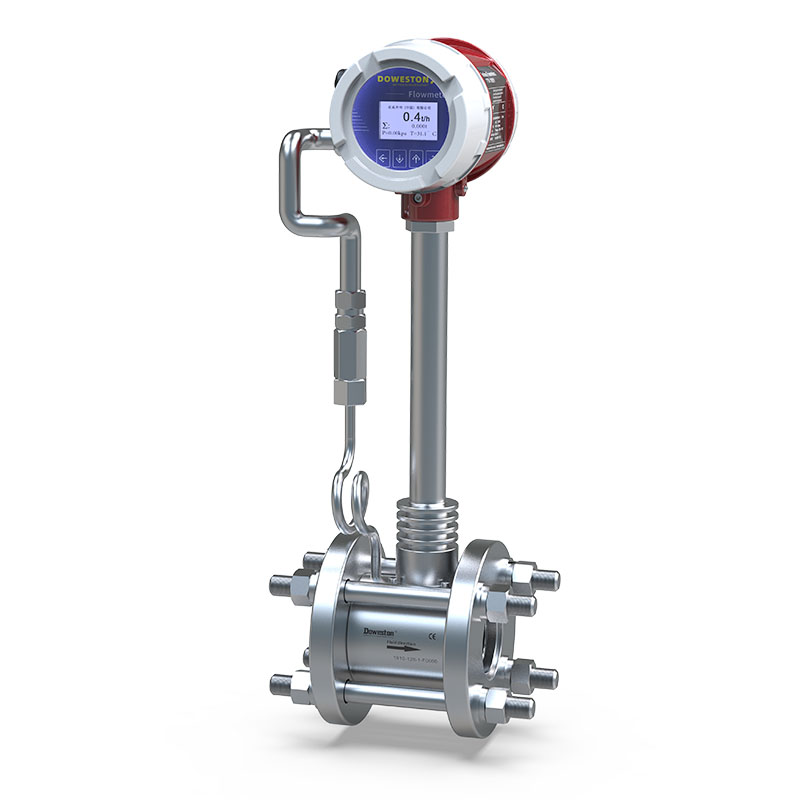

Вихревой расходомер межфланцевого исполнения серии FTV-1600Q - фото продукта 2 DOWESTON

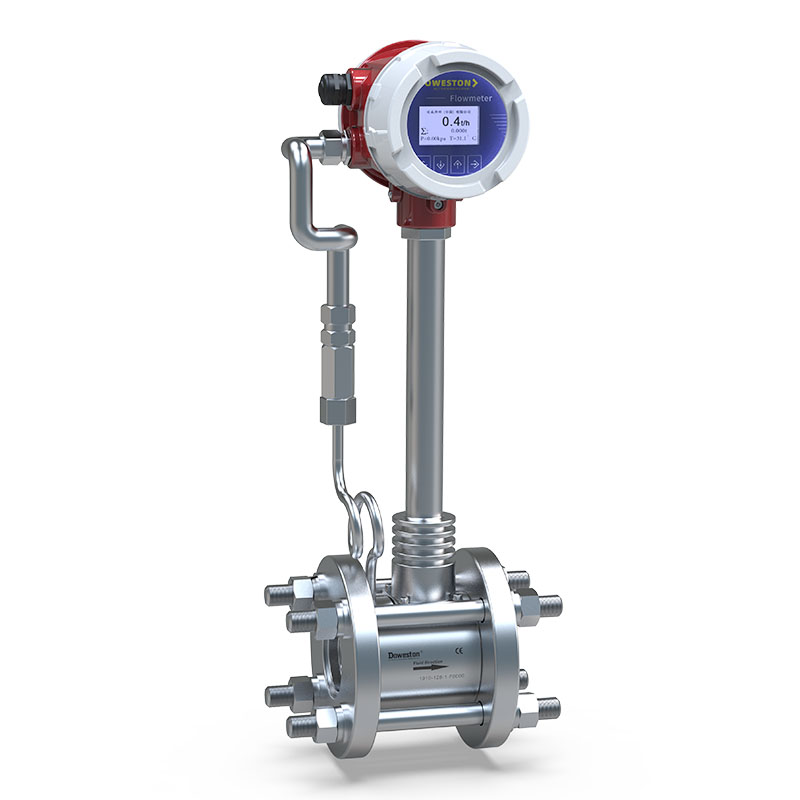

Вихревой расходомер межфланцевого исполнения серии FTV-1600Q - фото продукта 3 DOWESTON

Вихревой расходомер межфланцевого исполнения серии FTV-1600Q

Name: Вихревой расходомер межфланцевого исполнения серии FTV-1600Q
Brand: DOWESTON

ВИХРЕВОЙ РАСХОДОМЕР МЕЖФЛАНЦЕВОГО ИСПОЛНЕНИЯ FTV-1600Q СЕРИИ

FTV-1600Q серия Вихревой расходомер межфланцевого исполнения

Компактный вихревой расходомер межфланцевого (сэндвич) типа

FTV-1600Q серия (межфланцевое исполнение) — это вихревой расходомер с компактной межфланцевой конструкцией, который устанавливается между фланцами трубопровода.

Компактная межфланцевая конструкция (сэндвич) имеет небольшую длину и вес, что облегчает монтаж и снижает стоимость. Расходомер устанавливается между двумя стандартными фланцами трубопровода. Прибор идеально подходит для применения в условиях ограниченного монтажного пространства и при ограниченном бюджете.

Подробнее

Особенности

Особенности продукта

Межфланцевая конструкция: Компактный размер и малый вес
Простой монтаж: Между стандартными фланцами
Снижение стоимости: Доступная цена
Высокая точность: ±1% от измеряемого значения
Выход 4-20mA/HART: Интеграция в системы управления
Цифровой дисплей: Отображение расхода и температуры
Для ограниченного пространства: Короткая монтажная длина

Области применения

Пищевая промышленность: Технологические процессы
Фармацевтика: Измерение расхода жидкостей и газов
Химическая промышленность: Стандартные технологические процессы
Энергетика: Измерение расхода теплоносителей
Системы вентиляции: Измерение расхода воздуха

Принцип работы

Вихревой расходомер использует принцип образования вихрей Кармана за телом обтекания, установленным в трубопроводе. Частота образования вихрей пропорциональна скорости потока. В межфланцевом исполнении расходомер имеет компактную цилиндрическую форму, которая зажимается между двумя стандартными фланцами трубопровода. Такая конструкция обеспечивает малую монтажную длину и небольшой вес, что упрощает установку и снижает стоимость.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемый параметр	Объёмный расход жидкостей, газов и пара
Конструкция	Межфланцевая (сэндвич)
Диаметр условного прохода	DN15...DN200
Точность измерения	±1% ИР (жидкости); ±1.5% ИР (газы/пар)
Повторяемость	±0.2%
Диапазон скоростей	Жидкости: 0.5...10 м/с; Газы/пар: 5...80 м/с
Отношение диапазонов	1:20
Температура среды	-40...+180°C; +240°C (по заказу)
Температура окружающей среды	-40...+60°C
Номинальное давление	1.6 МПа; 4.0 МПа (по заказу)
Выходной сигнал	4-20mA HART; импульсный; RS485 Modbus
Релейные выходы	2 реле; 30 В DC / 0.1 А
Дисплей	ЖК; отображение расхода и температуры
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 10 Вт
Длина врезки (монтажная длина)	Компактная; 25...50 мм (в зависимости от DN)
Присоединение	Межфланцевое (зажимается между фланцами PN16/PN40)
Материал измерительного тела	Нержавеющая сталь 316L
Материал корпуса	Нержавеющая сталь; алюминий
Уплотнения	FKM; EPDM; PTFE
Степень защиты	IP65 / IP67
Взрывозащита	Ex ia IIC T6 (по заказу)
Соответствие стандартам	ГОСТ Р, OIML R137, MID, CE, EAC
