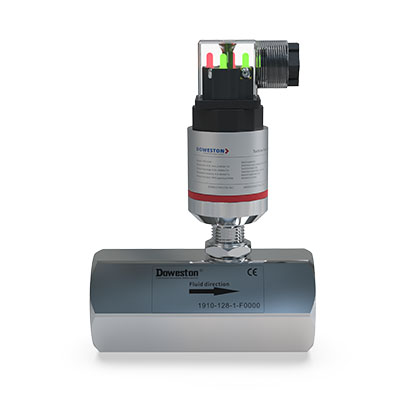

Турбинный расходомер с внутренней резьбой серии FTR-1000TI компактного исполнения - видеопрезентация продукта DOWESTON

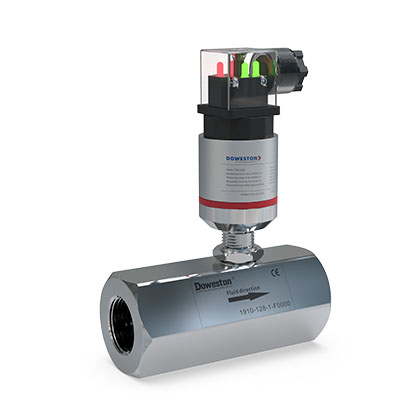

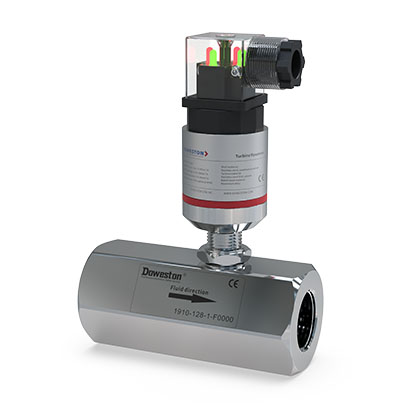

Турбинный расходомер с внутренней резьбой серии FTR-1000TI компактного исполнения - фото продукта 1 DOWESTON

Турбинный расходомер с внутренней резьбой серии FTR-1000TI компактного исполнения

Name: Турбинный расходомер с внутренней резьбой серии FTR-1000TI компактного исполнения
Brand: DOWESTON

КОМПАКТНЫЙ·РЕЗЬБОВОЙ·ТУРБИННЫЙ РАСХОДОМЕР

Турбинный расходомер с внутренней резьбой компактный FTR-1000TI

Компактный высокоточный турбинный расходомер с резьбовым присоединением

FTR-1000TI резьбовой — это турбинный расходомер с внутренней резьбой компактной конструкции, предназначенный для высокоточного измерения расхода жидкостей в различных отраслях промышленности.

Компактные размеры и резьбовое присоединение делают его идеальным выбором для установки в ограниченном пространстве на трубопроводах малых и средних диаметров. Простой и быстрый монтаж без необходимости использования фланцев.

Подробнее

Особенности

Особенности продукта

Компактное исполнение: Малые размеры для ограниченного пространства
Внутренняя резьба: Простой и быстрый монтаж
Высокая точность: ±0.5% от измеренного значения; ±0.2% (опция)
Различные материалы: Нержавеющая сталь, латунь
Различные выходы: Импульсный, 4-20mA, HART
Простая настройка: Через дисплей или программное обеспечение
Высокая надёжность: Долгий срок службы

Области применения

Нефтегазовая отрасль: Измерение расхода нефтепродуктов
Химическая промышленность: Измерение расхода химических жидкостей
Водоподготовка: Измерение расхода воды и реагентов
Пищевая промышленность: Измерение расхода жидких продуктов
Сельское хозяйство: Измерение расхода удобрений и пестицидов

Принцип работы

Турбинный расходомер использует крыльчатку, установленную в проточной части. Поток жидкости приводит крыльчатку во вращение со скоростью, пропорциональной скорости потока. Датчик (обычно магнитный или электрооптический) преобразует вращение крыльчатки в электрические импульсы, частота которых пропорциональна расходу.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемая среда	Чистые жидкости (вода, нефтепродукты, химикаты)
Диапазон расходов	0.1...50 м³/ч (зависит от типоразмера)
Точность измерения	±0.5% от измеренного значения; ±0.2% (опция)
Повторяемость	±0.1% от измеренного значения
Температура среды	-20...+120°C
Рабочее давление	До 25 бар; До 100 бар (высокодавление)
Вязкость среды	0.5...5 мм²/с; до 30 мм²/с (с коррекцией)
Выходной сигнал	Импульсный; 4-20mA HART; частотный
Питание	12...36 В DC; 85...265 В AC
Дисплей	ЖК, с подсветкой (опция)
Материал корпуса	Нержавеющая сталь 304/316L; латунь
Материал крыльчатки	Нержавеющая сталь 316L; PTFE
Подшипник	Карбид вольфрама; керамика
Присоединение к процессу	Внутренняя резьба G1/2...G1½; NPT
Степень защиты	IP65 / IP67
Взрывозащита (опция)	Ex d IIC T6; Ex ia IIC T4
Электрическое подключение	M20×1.5; 1/2 NPT
Соответствие стандартам	CE, EAC, ГОСТ Р
