Name: Преобразователь перепада давления с одним фланцем плоского типа серии FTV-1600Q
Brand: DOWESTON

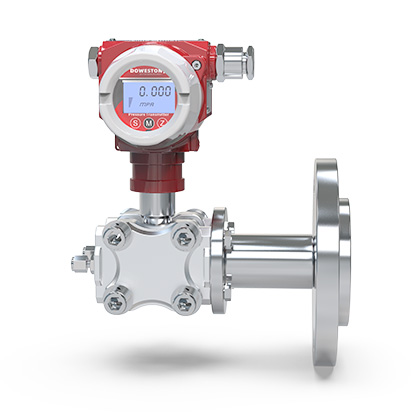

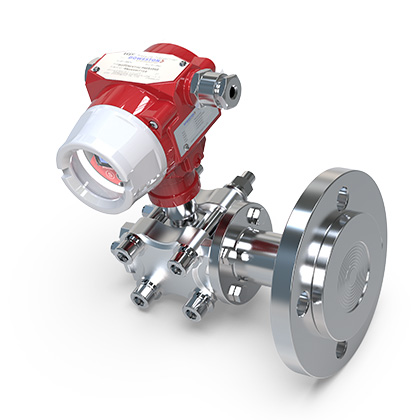

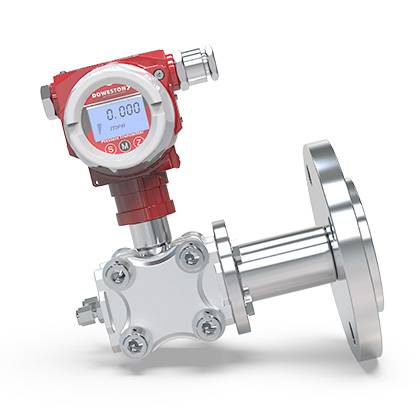

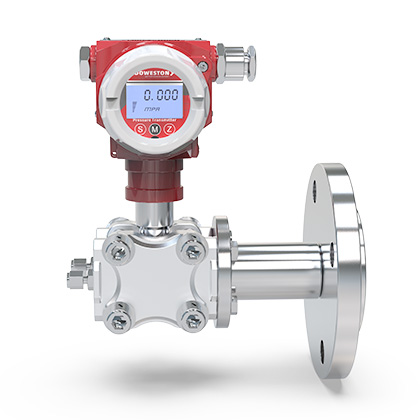

Преобразователь перепада давления с одним фланцем плоского типа серии FTV-1600Q

ОДИНОЧНЫЙ ФЛАНЕЦ·ПЛОСКАЯ МЕМБРАНА·ДИФФЕРЕНЦИАЛЬНЫЙ ДАВЛЕНИЕМЕР Преобразователь…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

ОДИНОЧНЫЙ ФЛАНЕЦ·ПЛОСКАЯ МЕМБРАНА·ДИФФЕРЕНЦИАЛЬНЫЙ ДАВЛЕНИЕМЕР

Преобразователь перепада давления с одним фланцем плоского типа FTV-1600Q

Однокварцевый дифференциальный датчик давления с плоской мембраной

FTV-1600Q单法兰平膜片 — это дифференциальный преобразователь давления с одним фланцем и плоской мембраной, предназначенный для измерения уровня, плотности и расхода в резервуарах. Плоская мембрана предотвращает закупоривание измерительного канала.

Прибор идеально подходит для измерения уровня вязких, кристаллизующихся и абразивных сред, где обычные импульсные линии могут закупориться. Плоская мембрана直接 контактирует с измеряемой средой, обеспечивая надёжную работу в сложных условиях.

Особенности

FEATURES

Особенности продукта

Плоская мембрана: Предотвращает закупоривание для вязких и абразивных сред
Однокварцевая конструкция: Только одна импульсная линия (низкомерная сторона через выравнивание)
Высокая точность: ±0.075% от диапазона
Измерение уровня и плотности: Для резервуаров и ёмкостей
Различные материалы мембраны: Нержавеющая сталь, Hastelloy, Tantal
Различные выходные сигналы: 4-20mA HART, Profibus PA
ЖК-дисплей: Отображение текущего значения и параметров

Области применения

Химическая промышленность: Измерение уровня вязких и агрессивных сред
Нефтегазовая отрасль: Измерение уровня нефти и нефтепродуктов
Пищевая промышленность: Гигиеническое исполнение для молока, пива
Целлюлозно-бумажная промышленность: Измерение уровня пульпы
Шахтная промышленность: Измерение уровня шлама, суспензий

Принцип работы

Измеряемое давление воздействует на мембрану датчика, вызывая её упругую деформацию. Тензорезисторы, сформированные на мембране, изменяют своё электрическое сопротивление пропорционально деформации. Изменение сопротивления преобразуется в электрический сигнал, который经过 микропроцессорной обработки преобразуется в стандартный выходной сигнал 4-20mA.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Измеряемая величина	Перепад давления (для измерения уровня, плотности, расхода)
Диапазоны измерений	0...10 мбар до 0...700 бар
Точность измерения	±0.075% от диапазона
Долговременная стабильность	≤ 0.1% от диапазона в год
Температура среды	-40...+120°C; +200°C (с охлаждающим ребром)
Температура окружающей среды	-40...+85°C
Рабочее давление	До 16 МПа (по фланцу)
Перегрузочная способность	3-кратная от диапазона измерений
Выходной сигнал	4-20mA HART; Profibus PA; Foundation Fieldbus
Питание	12...36 В DC (для 4-20mA)
Дисплей	ЖК, матричный, с подсветкой, поворотный
Материал мембраны	Нержавеющая сталь 316L; Hastelloy C-276; Tantal
Материал фланца	Углеродистая сталь; нержавеющая сталь
Присоединение к процессу	Фланцевое (ГОСТ, DIN, ANSI); гигиеническое
Степень защиты	IP65 / IP67
Взрывозащита (опция)	Ex d IIC T6; Ex ia IIC T4
Электрическое подключение	M20×1.5; 1/2 NPT
Соответствие стандартам	CE, ATEX, EAC, ГОСТ Р
