Name: Взрывозащищённое реле расхода заслоночного типа
Brand: DOWESTON

Взрывозащищённое реле расхода заслоночного типа

ВЗРЫВОЗАЩИЩЁННОЕ РЕЛЕ РАСХОДА ЗАСЛОНОЧНОГО ТИПА Взрывозащищённое реле расхода заслоночного т…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

ВЗРЫВОЗАЩИЩЁННОЕ РЕЛЕ РАСХОДА ЗАСЛОНОЧНОГО ТИПА

Взрывозащищённое реле расхода заслоночного типа

Механический детектор потока для жидкостей и газов

Explosion-proof Paddle Flow Switch — это взрывозащищённое реле расхода заслоночного (лопаточного) типа, предназначенное для контроля наличия потока жидкости или газа в трубопроводах.

Механическая конструкция с лопаткой, установленной в трубопроводе, проста и надёжна. При наличии потока лопатка отклоняется потоком жидкости или газа, что приводит к переключению электрического контакта. При отсутствии потока лопатка возвращается в исходное положение под действием пружины. Взрывозащищённый корпус позволяет использовать реле во взрывоопасных зонах (Ex d IIC T6). Идеальное решение для контроля потока в системах охлаждения, смазки и пожаротушения.

Особенности

FEATURES

Особенности продукта

Взрывозащищённый корпус: Ex d IIC T6; для взрывоопасных зон
Механическая конструкция: Не требует питания
Простой монтаж: Резьбовое присоединение
Надёжный контакт: SPDT; 15 A; 250 В
Различные материалы: Нержавеющая сталь; латунь
Регулируемая чувствительность: Настройка уставки
Низкое падение давления: Минимальное сопротивление потоку

Области применения

Системы охлаждения: Защита насосов; контроль потока охлаждающей воды
Системы смазки: Контроль потока смазочного масла
Системы пожаротушения: Контроль потока воды в спринклерных системах
Нефтегазовая отрасль: Взрывоопасные зоны
Общие применения: Контроль наличия потока жидкости или газа

Принцип работы

Заслоночное реле расхода работает на основе механического отклонения лопатки, установленной в потоке. При наличии потока жидкости или газа лопатка отклоняется, что через рычажный механизм приводит к переключению электрического контакта. При отсутствии потока лопатка возвращается в исходное положение под действием натяжной пружины. Уставка срабатывания (минимальный расход) регулируется изменением натяжения пружины или заменой лопатки другого размера. Взрывозащищённый корпус предотвращает распространение взрыва наружу.

Технические характеристики
SPECIFICATIONS

Технические характеристики

Параметр Значение

Тип Заслоночное (лопаточное) реле расхода

Рабочая среда Жидкости; газы

Минимальный расход (вода) От 5 л/мин (в зависимости от диаметра трубопровода)

Условный проход трубопровода DN15 ... DN200

Электрический контакт SPDT; 15 A; 250 В перем. тока

Материал корпуса Нержавеющая сталь; латунь; алюминий

Материал лопатки Нержавеющая сталь 316L

Присоединение Резьбовое; фланцевое

Рабочее давление До 16 бар; до 40 бар (по заказу)

Температура среды -20...+120°C; +200°C (по заказу)

Степень защиты IP65; IP66

Взрывозащита Ex d IIC T6; Ex ia IIC T6; ATEX; IECEx

Механический ресурс 10⁶ циклов переключения

Электрическое подключение Клеммная коробка; кабельный ввод M20×1.5

Соответствие стандартам CE, ATEX, IECEx, EAC, ГОСТ Р, ISO 9001

Документация
DOWNLOADS

Буклеты

Руководства

Чертежи и ПО

Подбор и запрос цены
INQUIRY

✨ ОФИЦИАЛЬНЫЙ ДИЛЕР DOWESTON В РОССИИ ✨

Не просто приборы — надёжные решения для вашего бизнеса

💎 Почему выбирают нас?
Наши приборы не просто выглядят иначе — они обладают превосходными характеристиками, высокой точностью и долговечностью, которые выгодно отличают их на рынке КИПиА. Мы предлагаем решения мирового уровня по доступным ценам!

🤝 Приглашаем к сотрудничеству дилеров и партнёров!

Высокая маржинальность и гибкая ценовая политика

Маркетинговая и техническая поддержка

Обучение специалистов вашей команды

Эксклюзивные условия для региональных партнёров

📞 Свяжитесь с нами прямо сейчас!

Руководитель отдела внешнеэкономической деятельности

Горячая линия: +7 (995) 766-00-45

Электронная почта: sofia@doweston.ru

Адрес: Носовихинское шоссе, вл247, мкр. Салтыковка, Балашиха, Московская область, 143930

🚀 Стать партнёром DOWESTON

Сопутствующие продукты
RELATED PRODUCTS

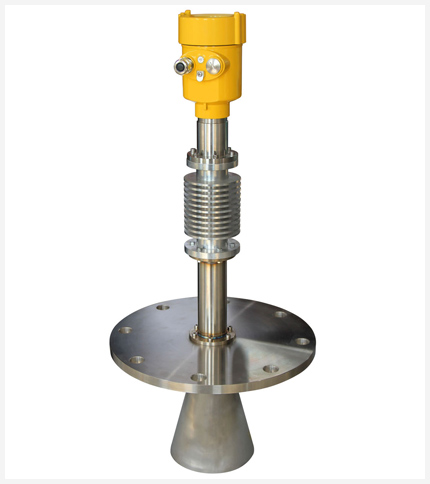

LRD-1802 модель 6G радарный уровнемер
Подробнее

Турбинный расходомер с внутренней резьбой серии FTR-1300TI с цифровой индикацией
Подробнее

LRD-1701 модель волноводного радарного уровнемера
Подробнее

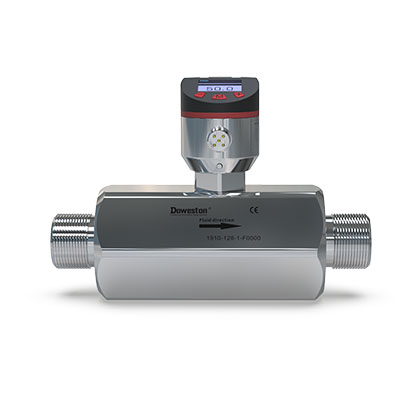

Турбинный расходомер с наружной резьбой серии FTR-1300TI с цифровой индикацией
