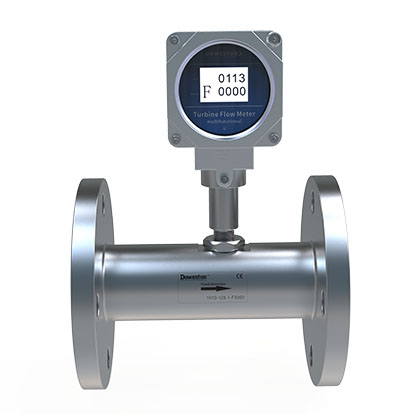

Многофункциональный фланцевый турбинный расходомер серии FTR-1410F - фото продукта 1 DOWESTON

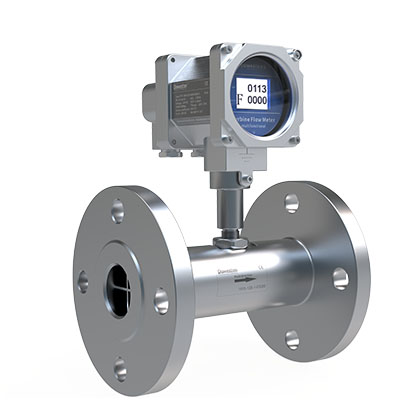

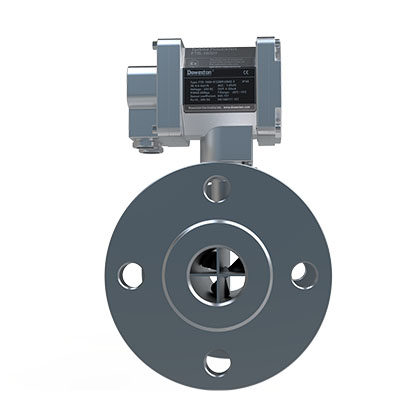

Многофункциональный фланцевый турбинный расходомер серии FTR-1410F

Name: Многофункциональный фланцевый турбинный расходомер серии FTR-1410F
Brand: DOWESTON

FTR-1410F СЕРИЯ МНОГОФУНКЦИОНАЛЬНЫЙ ФЛАНЦЕВЫЙ ТУРБИННЫЙ РАСХОДОМЕР

FTR-1410F Серия Многофункциональный фланцевый турбинный расходомер

Промышленный турбинный расходомер с фланцевым присоединением

FTR-1410F — это промышленный турбинный расходомер с фланцевым присоединением, предназначенный для измерения расхода чистых и слабо загрязнённых жидкостей в трубопроводах большого диаметра.

Фланцевое присоединение (DN25 ... DN200) обеспечивает надёжное герметичное соединение с трубопроводом. Высокая точность и широкий диапазон измерений делают этот расходомер идеальным для учёта жидкостей в промышленных системах. Многофункциональный электронный блок обеспечивает различные выходные сигналы (импульсный, 4-20 мА, HART, RS-485 Modbus) и локальную индикацию. Крыльчатка из нержавеющей стали с сапфировыми опорами обеспечивает долговечность и стабильность калибровки.

Подробнее

Особенности

Особенности продукта

Фланцевое присоединение: DN25 ... DN200; надёжное герметичное соединение
Высокая точность: ±0.5 % от показаний; ±0.25 % (по заказу)
Широкий диапазон: От 0.5 до 1000 м³/ч
Многофункциональный электроника: Импульсный; 4-20 мА; HART; Modbus
Крыльчатка из нержавеющей стали: Долговечность
Сапфировые опоры: Низкое трение; долговечность
ЖК-дисплей: Мгновенный расход; общий объём

Области применения

Нефтехимия: Учёт нефтепродуктов; перекачка
Водоснабжение: Учёт расхода воды; очистные сооружения
Химическая промышленность: Учёт химических жидкостей
Пищевая промышленность: Учёт пищевых жидкостей (гигиеническое исполнение)
Общие применения: Промышленный учёт расхода жидкостей

Принцип работы

Фланцевый турбинный расходомер FTR-1410F работает на основе вращения крыльчатки, установленной в потоке жидкости. Поток жидкости, проходя через расходомер, приводит во вращение крыльчатку. Скорость вращения крыльчатки пропорциональна скорости потока жидкости. Магнитная муфта передаёт вращение на датчик (катушку Холла), который формирует импульсный сигнал. Частота импульсов пропорциональна мгновенному расходу, а общее количество импульсов пропорционально прошедшему объёму жидкости. Многофункциональный электронный блок обрабатывает сигнал и формирует различные выходные сигналы.

Технические параметры

Технические характеристики

Параметр Значение

Модель FTR-1410F Series (фланцевый турбинный расходомер)

Диапазон расходов 0.5...1000 м³/ч; различные типоразмеры

Основная погрешность ±0.5 % от показаний; ±0.25 % (по заказу)

Повторяемость ±0.1 %

Условный проход DN25 ... DN200

Присоединение Фланцевое (DIN; ANSI; ГОСТ)

Материал корпуса Нержавеющая сталь 316L; углеродистая сталь

Материал крыльчатки Нержавеющая сталь; PTFE; PEEK

Опоры Сапфир; карбид вольфрама

Выходной сигнал Импульсный; 4-20 мА; HART; RS-485 Modbus

Питание 12-24 В пост. тока; батарейное (по заказу)

Дисплей ЖК; мгновенный расход; общий объём

Температура среды -20...+120°C; +150°C (по заказу)

Рабочее давление До 16 бар; до 40 бар (по заказу)

Степень защиты IP65; IP67; IP68 (по заказу)

Взрывозащита Ex ia IIC T6; Ex d IIC T6 (по заказу)

Соответствие стандартам CE, EAC, ГОСТ Р, OIML R117, ISO 9001

Документация

Брошюра

Руководство по эксплуатации

Чертежи и ПО

✨ ОФИЦИАЛЬНЫЙ ДИЛЕР DOWESTON В РОССИИ ✨

Не просто приборы — надёжные решения для вашего бизнеса

💎 Почему выбирают нас?
Наши приборы не просто выглядят иначе — они обладают превосходными характеристиками, высокой точностью и долговечностью, которые выгодно отличают их на рынке КИПиА. Мы предлагаем решения мирового уровня по доступным ценам!

🤝 Приглашаем к сотрудничеству дилеров и партнёров!

Высокая маржинальность и гибкая ценовая политика

Маркетинговая и техническая поддержка

Обучение специалистов вашей команды

Эксклюзивные условия для региональных партнёров

📞 Свяжитесь с нами прямо сейчас!

Руководитель отдела внешнеэкономической деятельности

Горячая линия: +7 (995) 766-00-45

Электронная почта: sofia@doweston.ru

Адрес: Носовихинское шоссе, вл247, мкр. Салтыковка, Балашиха, Московская область, 143930

🚀 Стать партнёром DOWESTON

Похожие товары

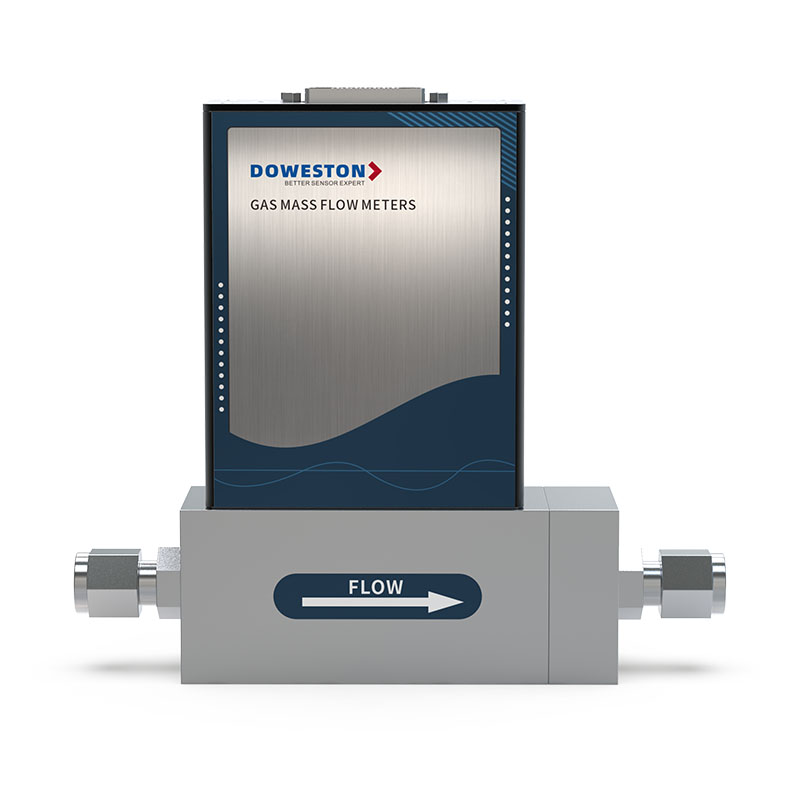

Миниатюрный массовый расходомер газа серии FTV-1600Q

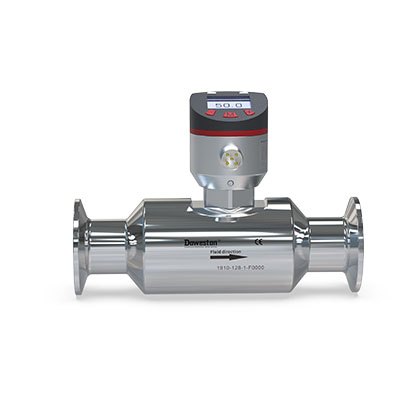

Турбинный расходомер санитарного исполнения серии FTR-1300TI с цифровой индикацией

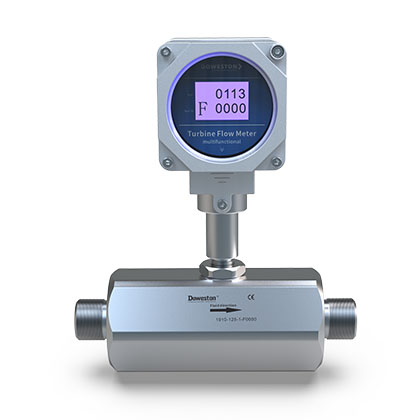

Турбинный расходомер с резьбовым соединением серии FTR-1410TI многофункционального исполнения

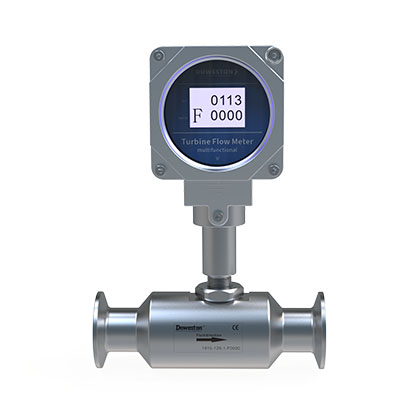

Турбинный расходомер санитарного исполнения серии FTR-1410TI многофункционального исполнения
