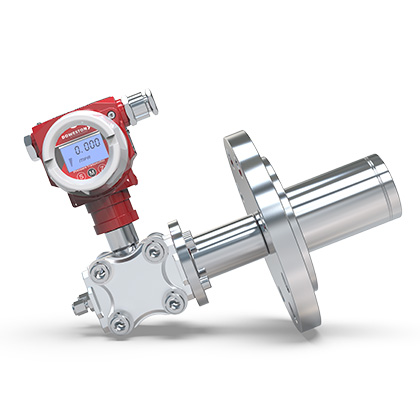

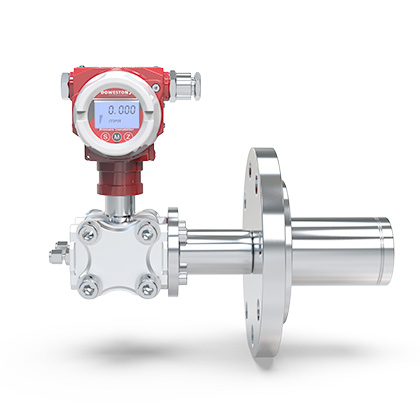

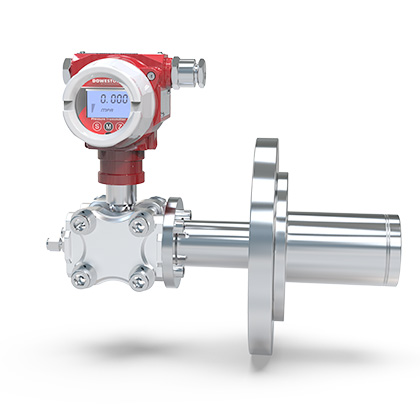

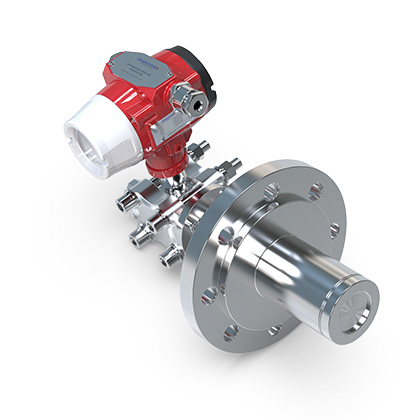

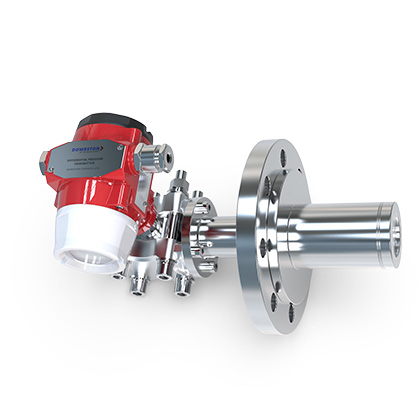

Name: Преобразователь перепада давления с одним фланцем удлинённого типа серии FTV-1600Q
Brand: DOWESTON

Преобразователь перепада давления с одним фланцем удлинённого типа серии FTV-1600Q

FTV-1600Q СЕРИЯ ПРЕОБРАЗОВАТЕЛЬ ПЕРЕПАДА ДАВЛЕНИЯ С ОДНИМ ФЛАНЦЕМ УДЛИНЁННОГО ТИПА FTV-1600Q…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

FTV-1600Q СЕРИЯ ПРЕОБРАЗОВАТЕЛЬ ПЕРЕПАДА ДАВЛЕНИЯ С ОДНИМ ФЛАНЦЕМ УДЛИНЁННОГО ТИПА

FTV-1600Q Серия Преобразователь перепада давления с одним фланцем удлинённого типа

Для измерения уровня и давления вязких и кристаллизующихся сред

FTV-1600Q — это фланцевый дифференциальный преобразователь давления с одним выносным мембранным разделителем (impulse seal), предназначенный для измерения уровня, давления и перепада давления вязких, кристаллизующихся или агрессивных сред.

Большая фланцевая мембрана прямого монтажа предотвращает засорение импульсных линий и контакт измеряемой среды с сенсором. Удлинённая выносная мембрана позволяет устанавливать преобразователь на ёмкостях с мешалками или в условиях ограниченного пространства. Заполняющая жидкость передаёт давление через капиллярную трубку на сенсор. Идеальное решение для измерения уровня в ёмкостях с пастами, суспензиями и другими трудноизмеряемыми средами.

Особенности

FEATURES

Особенности продукта

Одинарный фланцевый мембранный разделитель: Прямой монтаж на ёмкость
Большая мембрана: Для вязких; кристаллизующихся сред
Капиллярная трубка: Выносной монтаж
Интеллектуальная электроника: Микропроцессор; HART-протокол
Высокая точность: ±0.075 % от диапазона
Нержавеющая сталь / Hastelloy: Коррозионная стойкость
ЖК-дисплей с подсветкой: Локальная индикация

Области применения

Химическая промышленность: Вязкие; кристаллизующиеся среды
Нефтехимия: Нефтепродукты; битум
Пищевая промышленность: Шоколад; йогурт; мёд
Целлюлозно-бумажная: Целлюлоза; шлам
Общие применения: Измерение уровня вязких сред в ёмкостях

Принцип работы

Фланцевый дифференциальный преобразователь давления FTV-1600Q с одним выносным мембранным разделителем измеряет гидростатическое давление столба жидкости в ёмкости. Мембрана большого диаметра, установленная на фланце, контактирует с измеряемой средой. Через заполняющую жидкость, находящуюся в капиллярной трубке, давление передаётся на измерительный сенсор преобразователя. Вторая сторона сенсора (LP) либо сообщается с атмосферой (для открытых ёмкостей), либо подключается к газовой подушке над жидкостью (для закрытых ёмкостей). Преобразователь вычисляет уровень жидкости на основе измеренного перепада давления и известной плотности среды.

Технические характеристики
SPECIFICATIONS

Технические характеристики

Параметр Значение

Модель FTV-1600Q Series (фланцевый дифференциальный)

Применение Измерение уровня; давления; перепада давления

Диапазоны измерений 0-0.1 кПа ... 0-7 МПа; по заказу

Основная погрешность ±0.075 %; ±0.1 %; ±0.2 %

Материал мембраны Нержавеющая сталь 316L; Hastelloy C-276; Monel; тантал

Фланцевое присоединение DN50 (2"); DN80 (3"); DN100 (4"); стакан (по заказу)

Диаметр мембраны Ø50.5 мм; Ø58 мм; Ø100 мм; Ø117 мм

Капиллярная трубка Длина до 10 м; из нержавеющей стали; с полиэтиленовой оболочкой

Заполняющая жидкость Силиконовое масло; галокарбон; инертный газ

Выходной сигнал 4-20 мА с HART; PROFIBUS PA; FOUNDATION Fieldbus

Питание 10.5-42 В пост. тока

Степень защиты IP65; IP67

Температура среды -40...+200°C (в зависимости от заполняющей жидкости)

Взрывозащита Ex ia IIC T6; Ex d IIC T6

Соответствие стандартам CE, ATEX, IECEx, EAC, SIL2, NACE MR0175

Документация
DOWNLOADS

Буклеты

Руководства

Чертежи и ПО

PDF

Датчики давления для гигиенической промышленности

中文 PDF 10.02.2022

Скачать

PDF

Инструкция по настройке датчиков давления

中文 PDF 10.02.2022

Скачать

PDF

Инструкция по установке датчиков давления

中文 PDF 10.02.2022

Скачать

PDF

Протоколы связи

中文 PDF 10.02.2022

Скачать

PDF

Быстрая проверка связи

中文 zip 10.02.2022

Скачать

PDF

Клиентское ПО для связи

中文 zip 10.02.2022

Скачать
