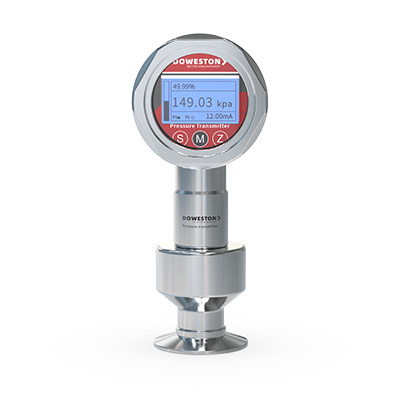

Ударостойкий преобразователь давления санитарного исполнения серии FTV-1600Q - фото продукта 1 DOWESTON

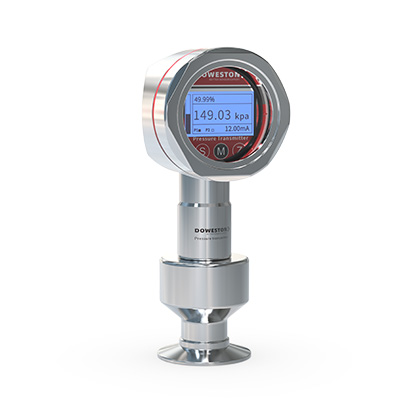

Ударостойкий преобразователь давления санитарного исполнения серии FTV-1600Q - фото продукта 2 DOWESTON

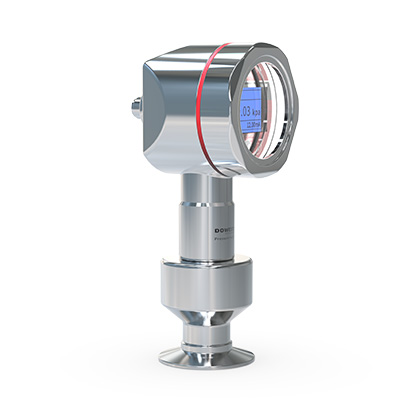

Ударостойкий преобразователь давления санитарного исполнения серии FTV-1600Q - фото продукта 3 DOWESTON

Ударостойкий преобразователь давления санитарного исполнения серии FTV-1600Q

Name: Ударостойкий преобразователь давления санитарного исполнения серии FTV-1600Q
Brand: DOWESTON

FTV-1600Q СЕРИЯ УДАРОСТОЙКИЙ ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ САНИТАРНОГО ИСПОЛНЕНИЯ

FTV-1600Q Серия Ударостойкий преобразователь давления санитарного исполнения

Усиленное санитарное исполнение для тяжёлых условий эксплуатации

FTV-1600Q — это ударостойкий преобразователь давления санитарного исполнения, сочетающий гигиенические требования с повышенной механической прочностью.

Усиленный корпус из нержавеющей стали и специальная конструкция чувствительного элемента обеспечивают повышенную вибро- и ударостойкость. Это делает прибор идеальным решением для применений с высокой вибрационной нагрузкой (гомогенизаторы, насосы высокого давления, поточные линии). Гигиеническое исполнение Tri-Clamp и электрополированная мембрана соответствуют всем требованиям пищевой и фармацевтической промышленности.

Подробнее

Особенности

Особенности продукта

Ударостойкая конструкция: Повышенная механическая прочность
Высокая виброустойчивость: Для гомогенизаторов; насосов
Гигиеническое присоединение Tri-Clamp: Быстрая установка
Электрополированная мембрана: Ra ≤ 0.25 мкм
Уплотнения FDA: EPDM; силикон; Viton
CIP/SIP очистка: Подходит для регенерации на месте
Выходной сигнал 4-20 мА / HART: Стандартная совместимость

Области применения

Молочная промышленность: Гомогенизаторы; пастеризаторы
Пивоварение: Фильтрация; розлив
Фармацевтика: Высоконапорные процессы
Пищевая промышленность: Насосы высокого давления
Общие применения: Гигиенические измерения при высокой вибрации

Принцип работы

Ударостойкий санитарный преобразователь давления FTV-1600Q работает по пьезорезистивному принципу, но имеет усиленную механическую конструкцию. Чувствительный элемент защищён от механических ударов и вибрации специальной амортизирующей конструкцией. Мембрана большого диаметра (Ø50.5 мм или Ø60 мм) контактирует с измеряемой средой через гигиеническое уплотнение. Поверхность мембраны электрополирована, что предотвращает накопление загрязнений. Присоединение Tri-Clamp обеспечивает быструю и стерильную установку. Передающая жидкость (силиконовое масло) передаёт давление с мембраны на измерительный сенсор.

Технические параметры

Технические характеристики

Параметр Значение

Модель FTV-1600Q Series (ударостойкий санитарный)

Диапазоны измерений 0-100 кПа ... 0-40 МПа; по заказу

Основная погрешность ±0.5 %; ±0.25 %

Виброустойчивость До 10 g (10-2000 Гц); по IEC 60068-2-6

Ударостойкость До 50 g (11 мс); по IEC 60068-2-27

Материал мембраны Нержавеющая сталь 316L (электрополированная, Ra ≤ 0.25 мкм)

Уплотнения EPDM (FDA); силикон (FDA); Viton

Присоединение Tri-Clamp 1.5"; 2"; 3"; молочная гайка

Передающая жидкость Силиконовое масло (пищевое); галокарбон

Выходной сигнал 4-20 мА с HART; 0-10 В; RS-485 Modbus

Питание 12-36 В пост. тока

Степень защиты IP65; IP67

Температура среды -20...+125°C; +150°C (кратковременно, SIP)

CIP/SIP очистка Подходит (до +150°C, пар)

Взрывозащита Ex ia IIC T6 (по заказу)

Соответствие стандартам 3-A, FDA, EHEDG, CE, EAC, ГОСТ Р
