Name: TVG-G1 Одновентильный блок
Brand: DOWESTON

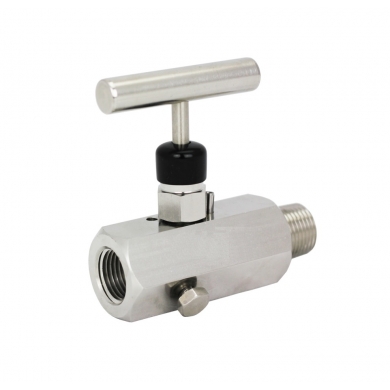

TVG-G1 Одновентильный блок

TVG-G1 ОДНОВЕНТИЛЬНЫЙ БЛОК (ОДНОКЛАПАННАЯ ГРУППА) TVG-G1 Одновентильный блок (одноклапанная …

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

TVG-G1 ОДНОВЕНТИЛЬНЫЙ БЛОК (ОДНОКЛАПАННАЯ ГРУППА)

TVG-G1 Одновентильный блок (одноклапанная группа)

Простая и надёжная одноклапанная группа для преобразователей давления

TVG-G1 — это одновентильный блок (одноклапанная группа), предназначенный для подключения и отключения преобразователей давления от технологического процесса.

Одноклапанная группа представляет собой одиночный игольчатый вентиль, встроенный в компактный корпус. Это позволяет быстро и надёжно перекрыть поток среды к измерительному прибору. Корпус из нержавеющей стали обеспечивает высокую коррозионную стойкость. Идеальное решение для простых применений, где требуется только изоляция прибора без функции дренажа.

Особенности

FEATURES

Особенности продукта

Одноклапанная конструкция: Простое перекрытие
Нержавеющая сталь: Коррозионная стойкость
Высокое давление: До 41 МПа
Высокая температура: До +200°C
Тип уплотнения: Мягкое металлическое; PTFE
Стандартные соединения: NPT; ротовое
Компактный дизайн: Минимальная занимаемая площадь

Области применения

Нефтегазовая отрасль: Манометры; преобразователи давления
Химическая промышленность: Технологические процессы
Энергетика: Котлы; трубопроводы
Нефтехимия: Измерение давления
Общие применения: Простое отключение преобразователей давления

Принцип работы

Одноклапанная группа TVG-G1 состоит из одного игольчатого вентиля, установленного в компактном корпусе. При открытом вентиле среда из технологического процесса поступает к измерительному прибору (манометру или преобразователю давления). При закрытом вентиле поток перекрывается, и прибор изолируется от процесса. Это позволяет безопасно снимать, калибровать или заменять измерительный прибор без остановки технологического процесса. По сравнению с более сложными конфигурациями (двух-, трёх- и пятиклапанными группами), одноклапанная является наиболее простой и экономичной.

Технические характеристики
SPECIFICATIONS

Технические характеристики

Параметр Значение

Модель TVG-G1 One-valve Manifold (одноклапанная группа)

Количество вентилей 1 (запорный)

Материал корпуса Нержавеющая сталь 316/316L

Материал уплотнения PTFE; графит; нержавеющая сталь

Максимальное рабочее давление До 41 МПа (6000 psi)

Температура среды -60...+200°C; +400°C (высокотемпературный)

Входные соединения 1/2" NPT (внутр.); ротовое

Выходные соединения 1/2" NPT (наруж.); для преобразователей

Тип вентиля Игольчатый; шаровой

Уплотнение штока Сальниковое; O-ring

Класс давления ANSI 600; ANSI 2500; PN100; PN420

Испытание на утечку Гидравлическое; пневматическое

Взрывозащита Нет (пассивный компонент)

Соответствие стандартам ANSI B16.34, NACE MR0175, CE, EAC
