Name: TVG-G4 Многофункциональный вентиль
Brand: DOWESTON

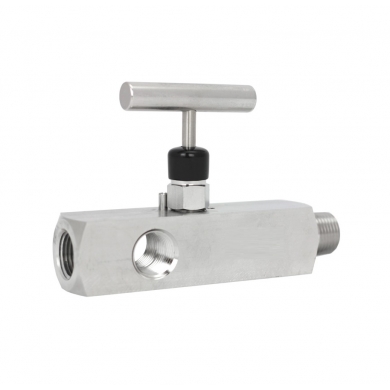

TVG-G4 Многофункциональный вентиль

TVG-G4 МНОГОФУНКЦИОНАЛЬНЫЙ ВЕНТИЛЬ (ИГОЛЬЧАТЫЙ ВЕНТИЛЬ С ДРЕНАЖОМ) TVG-G4 Многофункциональны…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

TVG-G4 МНОГОФУНКЦИОНАЛЬНЫЙ ВЕНТИЛЬ (ИГОЛЬЧАТЫЙ ВЕНТИЛЬ С ДРЕНАЖОМ)

TVG-G4 Многофункциональный вентиль (игольчатый вентиль с дренажом)

Универсальный игольчатый вентиль с функцией дренажа для высокодавленных систем

TVG-G4 — это многофункциональный игольчатый вентиль, сочетающий функции запорного вентиля и дренажного устройства в одном корпусе.

Многофункциональный вентиль объединяет основной запорный игольчатый клапан и дополнительный дренажный клапан. Это позволяет изолировать измерительный прибор от процесса и одновременно выполнять дренаж или калибровку без демонтажа прибора. Корпус из нержавеющей стали обеспечивает высокую коррозионную стойкость. Идеальное решение для применений, где требуется частая калибровка или обслуживание измерительных приборов.

Особенности

FEATURES

Особенности продукта

Многофункциональная конструкция: Запор + дренаж в одном корпусе
Нержавеющая сталь: Коррозионная стойкость
Высокое давление: До 41 МПа; до 100 МПа
Высокая температура: До +200°C; +400°C
Тип уплотнения: Мягкое металлическое; PTFE
Стандартные резьбы: NPT; G; M20×1.5
Для калибровки: Встроенный дренажный порт

Области применения

Нефтегазовая отрасль: Калибровка преобразователей давления
Химическая промышленность: Технологические трубопроводы
Энергетика: Котлы; трубопроводы высокого давления
Нефтехимия: Агрессивные среды
Общие применения: Измерение давления с возможностью калибровки

Принцип работы

Многофункциональный вентиль TVG-G4 состоит из основного запорного игольчатого клапана и дополнительного дренажного клапана. Основной клапан перекрывает поток среды к измерительному прибору. Дренажный клапан позволяет сбросить давление из импульсной линии и подключить калибратор или сливной шланг. При закрытом основном клапане дренажный клапан позволяет безопасно сбросить давление и слить среду из линии перед обслуживанием. Такая конструкция значительно упрощает калибровку и техническое обслуживание измерительных приборов.

Технические характеристики
SPECIFICATIONS

Технические характеристики

Параметр Значение

Модель TVG-G4 Multi-function Valve (многофункциональный вентиль)

Количество клапанов 2 (1 × основной запор, 1 × дренаж)

Материал корпуса Нержавеющая сталь 316/316L

Материал уплотнения PTFE; графит; нержавеющая сталь

Максимальное рабочее давление До 41 МПа (6000 psi); до 100 МПа (15000 psi)

Температура среды -60...+200°C; +400°C (высокотемпературный)

Входное соединение 1/2" NPT (внутр.); G1/2"; M20×1.5

Выходное соединение 1/2" NPT (наруж.); G1/2"; M20×1.5

Дренажный порт 1/4" NPT; G1/4"; с колпачком

Уплотнение штока Сальниковое; O-ring; графитовое

Класс герметичности Класс A (по ГОСТ 9544); bubble-tight

Испытание на утечку Гидравлическое (1.5×PN); пневматическое

Привод Ручной (маховичок)

Соответствие стандартам ANSI B16.34, API 602, NACE MR0175, CE, EAC
