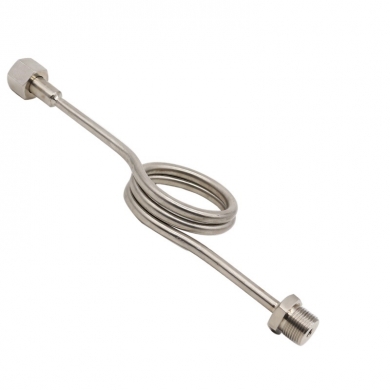

PVP-03 Конденсационная трубка

Name: PVP-03 Конденсационная трубка
Brand: DOWESTON

PVP-03 КОНДЕНСАЦИОННАЯ ТРУБКА (СИФОННАЯ ТРУБКА)

PVP-03 Конденсационная трубка (сифонная трубка)

Защитная сифонная трубка для паровых сред

PVP-03 — это конденсационная (сифонная) трубка, предназначенная для защиты измерительных преобразователей давления при работе с паровыми средами.

Конденсационная трубка создаёт петлю, в которой конденсируется пар, образуя водяную пробку. Это предотвращает попадание горячего пара непосредственно на чувствительный элемент преобразователя, защищая его от перегрева. Изготовлена из нержавеющей стали, что обеспечивает коррозионную стойкость и долговечность. Стандартные резьбовые соединения обеспечивают совместимость с большинством преобразователей давления.

Подробнее

Особенности

Особенности продукта

Защита от пара: Конденсация в петле
Нержавеющая сталь: Коррозионная стойкость
Стандартные резьбы: Совместимость с преобразователями
Простая установка: Без дополнительных инструментов
Долговечность: Нержавеющая сталь 316L
Для паровых систем: Защита от перегрева
Различные формы: П-образная; S-образная

Области применения

Паровые системы: Защита преобразователей давления
Энергетика: Котлы и паропроводы
Нефтехимия: Высокотемпературные паровые среды
Пищевая промышленность: Стерилизация паром
Общие применения: Измерение давления пара

Принцип работы

Конденсационная трубка PVP-03 устанавливается между преобразователем давления и отборным устройством на паропроводе. При первом прогреве пар конденсируется в петле трубки, образуя водяную пробку. Эта водяная пробка предотвращает прямой контакт горячего пара с чувствительным элементом преобразователя. Давление пара передаётся через столб конденсата на измерительный элемент, который измеряет давление. Благодаря этому преобразователь защищён от перегрева и работает при нормальной температуре окружающей среды.

Технические параметры

Технические характеристики

Параметр Значение

Модель PVP-03 Condensation Syphon (конденсационная трубка)

Форма П-образная; S-образная; прямая

Материал Нержавеющая сталь 304/316L

Труба Ø14×2 мм; Ø18×2 мм; по заказу

Резьба (внутренняя) G1/2"; NPT1/2"; M20×1.5

Резьба (наружная) G1/2"; NPT1/2"; M20×1.5

Максимальная температура среды +400°C (пар)

Максимальное рабочее давление До 16 МПа; до 32 МПа (высокодавление)

Монтаж Между преобразователем и отборным устройством

Применение Для паровых сред (защита от перегрева)

Соответствие стандартам CE, ГОСТ Р

Документация

Брошюра

Руководство по эксплуатации

Чертежи и ПО

Датчики давления для гигиенической промышленности

 кит. PDF 2022/02/10
