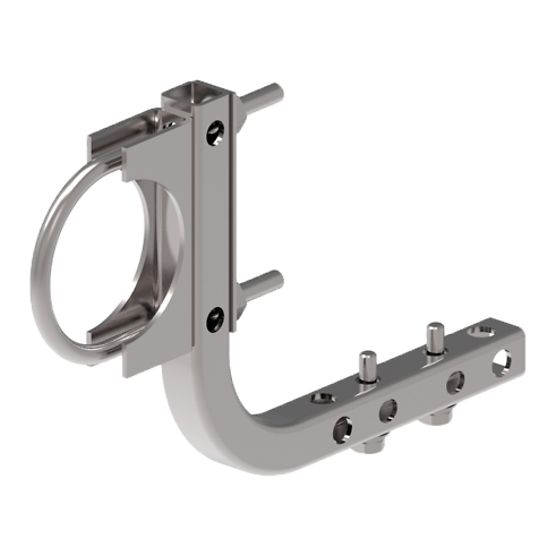

Монтажный кронштейн B4 прямого присоединения

Name: Монтажный кронштейн B4 прямого присоединения
Brand: DOWESTON

МОНТАЖНЫЙ КРОНШТЕЙН B4 ПРЯМОГО ПРИСОЕДИНЕНИЯ

Монтажный кронштейн B4 прямого присоединения

Компактный монтажный аксессуар для прямого крепления приборов

B4 — это монтажный кронштейн прямого присоединения, предназначенный для компактного и надёчного крепления датчиков и преобразователей непосредственно на технологическом оборудовании.

Прямое присоединение обеспечивает минимальную длину импульсных линий и точность измерений. Компактные размеры делают его идеальным выбором для установки в ограниченном пространстве на технологических линиях.

Подробнее

Особенности

Особенности продукта

Прямое присоединение: Минимальная длина импульсных линий
Компактная конструкция: Для ограниченного пространства
Нержавеющая сталь: Коррозионностойкий материал
Высокая прочность: Надёжное крепление в промышленных условиях
Простой монтаж: Быстрая установка без дополнительных переходников
Различные резьбы: Для разных типов приборов и процессов
Совместимость: Подходит для большинства приборов Doweston

Области применения

Нефтегазовая отрасль: Прямое крепление датчиков на трубопроводах
Химическая промышленность: Монтаж приборов на реакторах и ёмкостях
Энергетика: Установка датчиков на паровых и водяных линиях
Пищевая промышленность: Гигиеническое крепление приборов
Фармацевтика: Монтаж измерительных приборов на технологических линиях

Назначение

Монтажный кронштейн B4 прямого присоединения предназначен для надёжного и точного крепления датчиков давления, температуры и других измерительных приборов непосредственно на технологическом оборудовании без дополнительных импульных линий или переходников.

Технические параметры

Технические характеристики

Параметр	Значение
Тип кронштейна	Прямого присоединения
Материал	Нержавеющая сталь 304; 316L (опция)
Покрытие	Без покрытия; пассивация; электрополировка (санитарное)
Тип монтажа	Прямое на резьбовое соединение процесса
Резьба со стороны процесса	G½; G¾; M20×1.5; ½ NPT; Tri-Clamp
Резьба со стороны прибора	G½; M20×1.5; ½ NPT
Рабочее давление	До 100 бар; До 400 бар (высокодавление)
Температура среды	-50...+200°C; +400°C (высокотемпературный)
Температура окружающей среды	-40...+80°C
Вес	0.2...0.8 кг (зависит от типоразмера)
Уплотнение	Медная шайба; PTFE; EPDM (FDA)
Комплект поставки	Кронштейн; уплотнительные шайбы; инструкция
Совместимость	Преобразователи давления; датчики температуры
Санитарное исполнение (опция)	Шероховатость Ra ≤ 0.8 мкм; Tri-Clamp
Коррозионная стойкость	Соответствует ASTM A240 / A480
Соответствие стандартам	CE, EAC, ГОСТ Р
