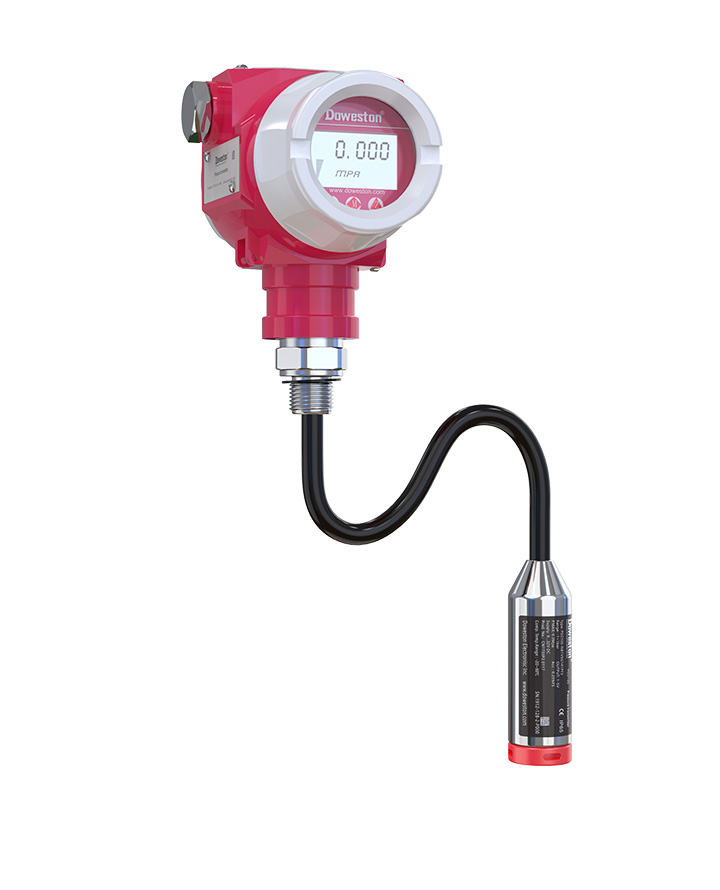

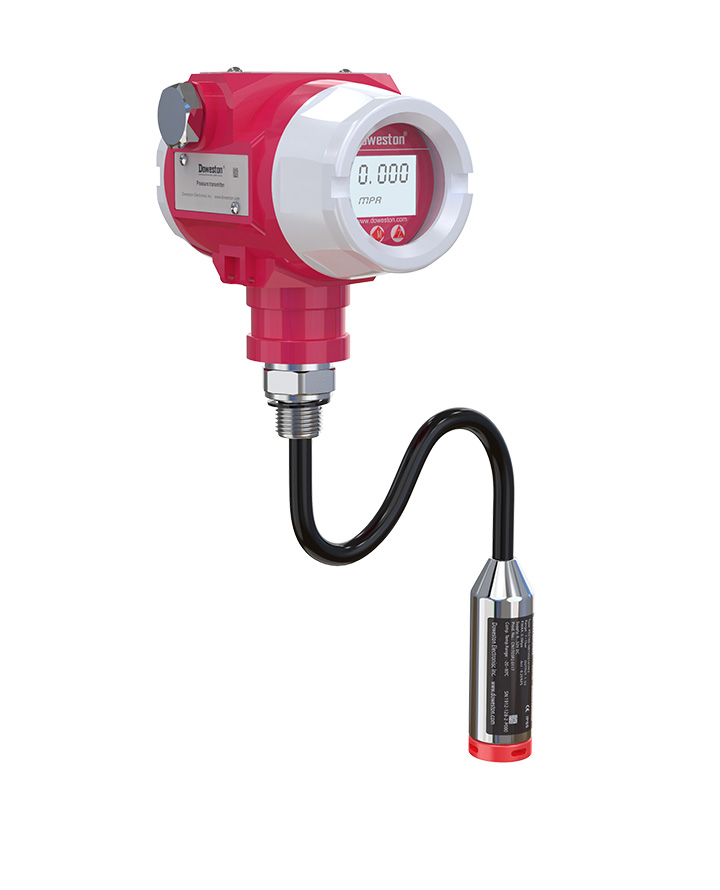

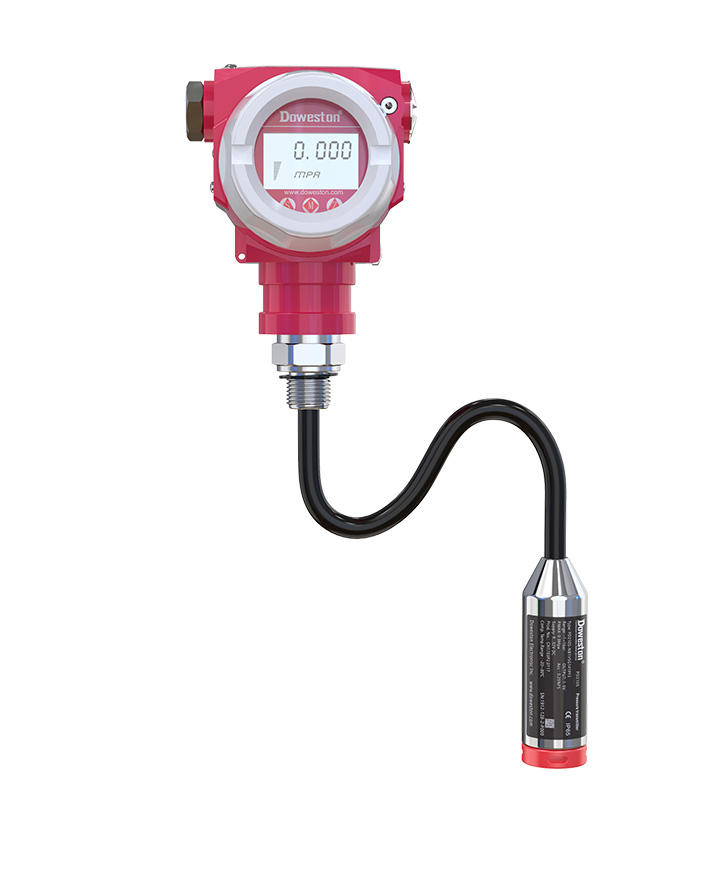

Погружной уровнемер с цифровой индикацией серии FTV-1600Q

Name: Погружной уровнемер с цифровой индикацией серии FTV-1600Q
Brand: DOWESTON

FTV-1600Q СЕРИЯ ПОГРУЖНОЙ УРОВНЕМЕР С ЦИФРОВОЙ ИНДИКАЦИЕЙ

FTV-1600Q Серия Погружной уровнемер с цифровой индикацией

Погружной уровнемер с локальным цифровым дисплеем

FTV-1600Q — это погружной уровнемер с встроенным цифровым дисплеем, предназначенный для измерения уровня жидкости с локальной индикацией.

Встроенный ЖК-дисплей отображает текущее значение уровня непосредственно на месте установки, что упрощает монтаж и обслуживание. Прибор погружается в жидкость и измеряет гидростатическое давление столба жидкости. Стандартный выходной сигнал 4-20 мА совместим с большинством управляющих систем.

Подробнее

Особенности

Особенности продукта

Цифровой дисплей: Локальная индикация уровня
Погружной монтаж: Простая установка
Надёжная конструкция: IP68
Стандартный выход 4-20 мА: Универсальная совместимость
Нержавеющая сталь: Коррозионная стойкость
Длинный кабель: До 50 м
Вентиляционный кабель: Компенсация атмосферного давления

Области применения

Водоснабжение: Водохранилища, скважины
Очистные сооружения: Резервуары
Промышленные резервуары: Контроль уровня
Пожарные резервуары: Аварийный резерв
Системы водоотведения: Дождевые стоки

Принцип работы

Погружной уровнемер FTV-1600Q с дисплеем погружается в измеряемую жидкость. Давление столба жидкости на глубине h равно P = ρgh. Встроенный пьезорезистивный сенсор измеряет это давление и преобразует его в электрический сигнал 4-20 мА. Встроенный ЖК-дисплей отображает текущее значение уровня. Вентиляционный кабель компенсирует атмосферное давление, обеспечивая точность измерений независимо от изменений барометрического давления.

Технические параметры

Технические характеристики

Параметр	Значение
Модель	FTV-1600Q with Display (погружной, с дисплеем)
Принцип измерения	Гидростатический (пьезорезистивный)
Диапазон измерений	0...1 м ... 0...200 м вод.ст.
Точность	±0.2% от диапазона; ±0.5% (стандартный)
Дисплей	ЖК-дисплей (4-разрядный, с подсветкой)
Выходной сигнал	4-20 мА (двухпроводной)
Питание	10...36 В DC (двухпроводная схема)
Материал корпуса	Нержавеющая сталь 304/316L
Изолирующая диафрагма	Нержавеющая сталь 316L
Кабель	PU (полиуретан); с вентиляционным шлангом
Длина кабеля	5 м...50 м; по заказу
Температура среды	-20...+80°C
Температура окружающей среды	-20...+60°C
Компенсация температуры	Встроенная (0...+70°C)
Монтаж	Погружной (на кабеле); крепёжные кронштейны
Степень защиты	IP68 (постоянное погружение)
Соответствие стандартам	ГОСТ Р, CE, EAC
