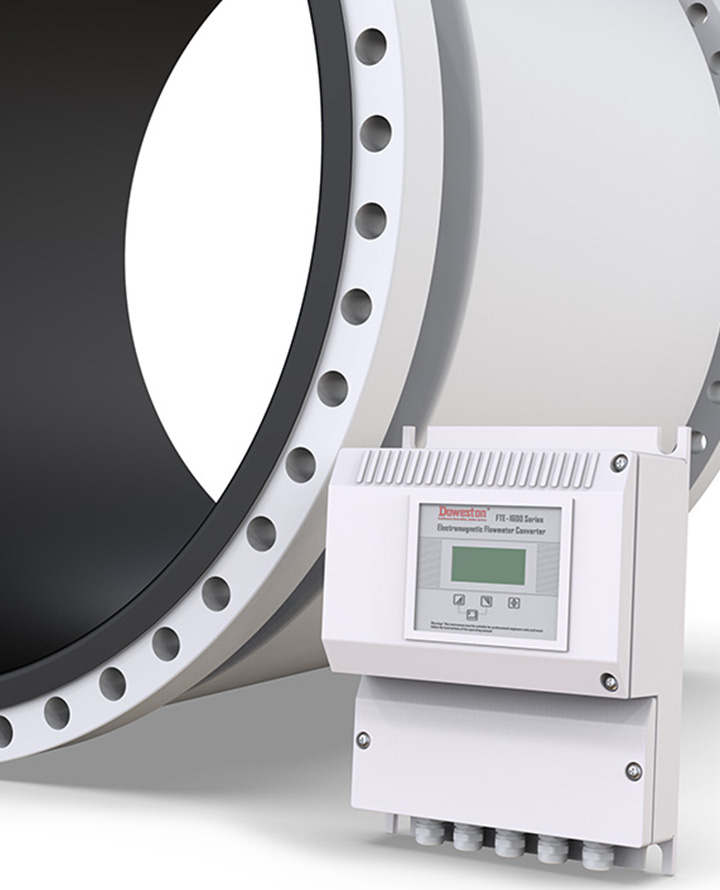

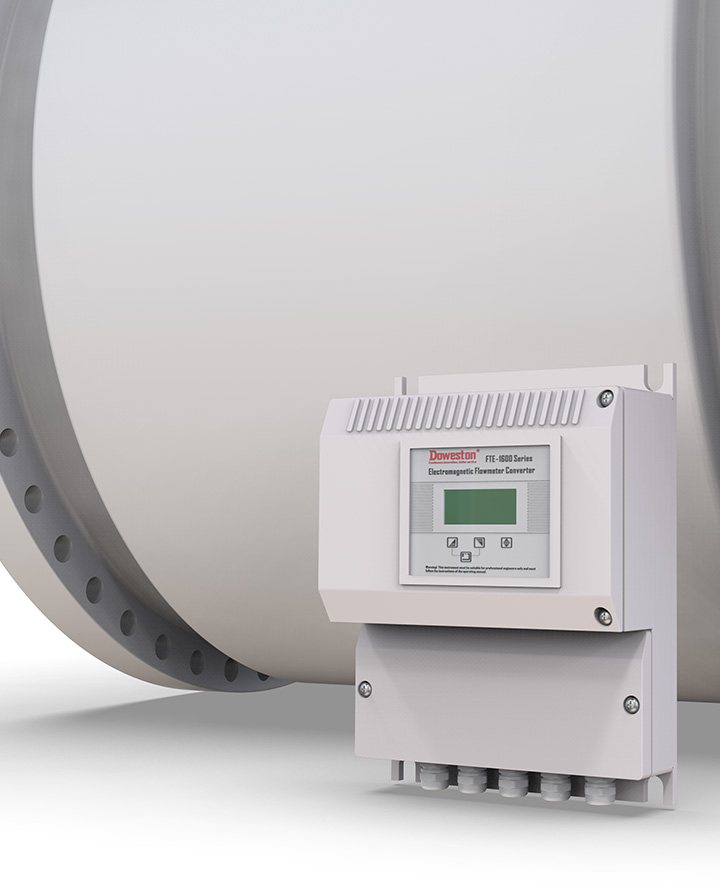

Электромагнитный расходомер большого диаметра серии FTV-1600Q

Name: Электромагнитный расходомер большого диаметра серии FTV-1600Q
Brand: DOWESTON

ЭЛЕКТРОМАГНИТНЫЙ РАСХОДОМЕР БОЛЬШОГО ДИАМЕТРА FTV-1600Q СЕРИИ

FTV-1600Q серия Электромагнитный расходомер большого диаметра

Электромагнитный расходомер для трубопроводов DN300...DN2000

FTV-1600Q серия (большой диаметр) — это электромагнитный расходомер, специально разработанный для трубопроводов большого диаметра.

Прибор имеет усиленную конструкцию, оптимизированную для больших диаметров от DN300 до DN2000. Большой диаметр измерительной трубы и специальная конструкция катушек обеспечивают точное измерение расхода при низких скоростях потока. Прибор идеально подходит для применения в системах водоснабжения, канализации, ирригации и других отраслях с большими диаметрами трубопроводов.

Подробнее

Особенности

Особенности продукта

Большой диаметр: DN300...DN2000
Высокая точность при низких скоростях: Оптимизированная конструкция
Усиленная конструкция: Для больших диаметров
Высокая точность: ±0.5% от измеряемого значения
Выход 4-20mA/HART: Интеграция в системы управления
Цветной дисплей: Отображение расхода и объёма
Низкое потребление энергии: Экономичная эксплуатация

Области применения

Водоснабжение: Магистральные водоводы
Канализация: Очистные сооружения
Ирригация: Оросительные системы
Энергетика: Охлаждающая вода для электростанций
Металлургия: Водоснабжение крупных предприятий

Принцип работы

Электромагнитный расходомер использует закон электромагнитной индукции Фарадея. Проводящая жидкость протекает через магнитное поле, создаваемое катушками возбуждения. При этом в жидкости индуцируется ЭДС, пропорциональная скорости потока. Два электрода измеряют эту ЭДС, которая преобразуется в значение объёмного расхода. Для больших диаметров применяется специальная конструкция катушек и электродов, которая обеспечивает равномерное магнитное поле по всему сечению трубопровода и точное измерение расхода даже при низких скоростях потока.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемый параметр	Объёмный расход проводящих жидкостей
Диаметр условного прохода	DN300...DN2000
Точность измерения	±0.5% ИР; ±1% ИР (DN>1000)
Повторяемость	±0.1%
Диапазон скоростей	0.1...10 м/с
Отношение диапазонов	1:100
Минимальная электропроводность	5 мкСм/см
Температура среды	-25...+180°C
Температура окружающей среды	-25...+60°C
Номинальное давление	1.0 МПа; 1.6 МПа (по заказу)
Выходной сигнал	4-20mA HART; импульсный; RS485 Modbus
Релейные выходы	2 реле; 30 В DC / 0.1 А
Дисплей	Цветной графический ЖК
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 25 Вт
Присоединение	Фланцевое; по стандарту ГОСТ 12820 / EN 1092
Материал измерительной трубы	Углеродистая сталь (с футеровкой)
Футеровка	PTEE; полиуретан; резина
Материал электродов	Нержавеющая сталь 316L; Hastelloy C
Материал фланцев	Углеродистая сталь
Степень защиты	IP65 / IP67 / IP68
Взрывозащита	Ex ia IIC T6 (по заказу)
Соответствие стандартам	ГОСТ Р, OIML R49, MID, CE, EAC
