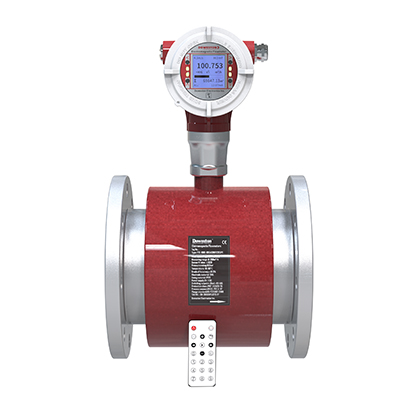

Стандартный электромагнитный расходомер серии FTE-1600A - видеопрезентация продукта DOWESTON

Стандартный электромагнитный расходомер серии FTE-1600A - фото продукта 1 DOWESTON

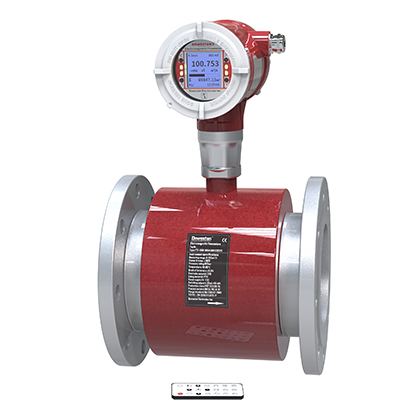

Стандартный электромагнитный расходомер серии FTE-1600A - фото продукта 2 DOWESTON

Стандартный электромагнитный расходомер серии FTE-1600A

Name: Стандартный электромагнитный расходомер серии FTE-1600A
Brand: DOWESTON

СТАНДАРТНЫЙ ЭЛЕКТРОМАГНИТНЫЙ РАСХОДОМЕР FTE-1600A СЕРИИ

FTE-1600A серия Стандартный электромагнитный расходомер

Универсальный электромагнитный расходомер для широкого круга применений

FTE-1600A серия (стандартное исполнение) — это электромагнитный расходомер, предназначенный для измерения объёмного расхода проводящих жидкостей в широком диапазоне промышленных применений.

Прибор использует закон электромагнитной индукции Фарадея, который обеспечивает надёжное и точное измерение расхода без движущихся частей. Универсальное исполнение подходит для большинства стандартных применений в водоснабжении, химической, пищевой и других отраслях промышленности.

Подробнее

Особенности

Особенности продукта

Универсальное применение: Проводящие жидкости
Без движущихся частей: Высокая надёжность
Высокая точность: ±0.5% от измеряемого значения
Широкий диапазон: Отношение диапазонов 1:100
Выход 4-20mA/HART: Интеграция в системы управления
Цветной дисплей: Отображение расхода и объёма
Низкое потребление энергии: Экономичная эксплуатация

Области применения

Водоснабжение: Коммерческий и технологический учёт воды
Химическая промышленность: Технологические жидкости
Пищевая промышленность: Технологические процессы
Металлургия: Охлаждающая вода
Целлюлозно-бужная промышленность: Измерение расхода пульпы

Принцип работы

Электромагнитный расходомер использует закон электромагнитной индукции Фарадея. Проводящая жидкость протекает через магнитное поле, создаваемое катушками возбуждения. При этом в жидкости индуцируется ЭДС, пропорциональная скорости потока. Два электрода, установленные в стенке трубопровода, измеряют эту ЭДС, которая преобразуется в значение объёмного расхода. Отсутствие движущихся частей и сужений в трубопроводе обеспечивает высокую надёжность, низкие потери давления и долговечность прибора.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемый параметр	Объёмный расход проводящих жидкостей
Диаметр условного прохода	DN15...DN2000
Точность измерения	±0.5% ИР; ±0.2% ИР (по заказу)
Повторяемость	±0.1%
Диапазон скоростей	0.1...10 м/с
Отношение диапазонов	1:100
Минимальная электропроводность	5 мкСм/см
Температура среды	-25...+180°C
Температура окружающей среды	-25...+60°C
Номинальное давление	1.6 МПа; 4.0 МПа (по заказу)
Выходной сигнал	4-20mA HART; импульсный; RS485 Modbus
Релейные выходы	2 реле; 30 В DC / 0.1 А
Дисплей	Цветной графический ЖК
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 15 Вт
Присоединение	Фланцевое; резьбовое
Материал измерительной трубы	Углеродистая сталь; нержавеющая сталь
Футеровка	PTEE; полиуретан; резина
Материал электродов	Нержавеющая сталь 316L; Hastelloy C; тантал
Уплотнения	EPDM; FKM; PTFE
Степень защиты	IP65 / IP67 / IP68
Взрывозащита	Ex ia IIC T6; Ex d IIC T6 (по заказу)
Соответствие стандартам	ГОСТ Р, OIML R49, MID, CE, EAC

Документация

Брошюра
Руководство по эксплуатации
Чертежи и ПО
