Главная страница > Продукция > Мониторинг расхода и сигнализация > Электромагнитный расходомер > Многопараметрический электромагнитный расходомер серии FTV-1600Q

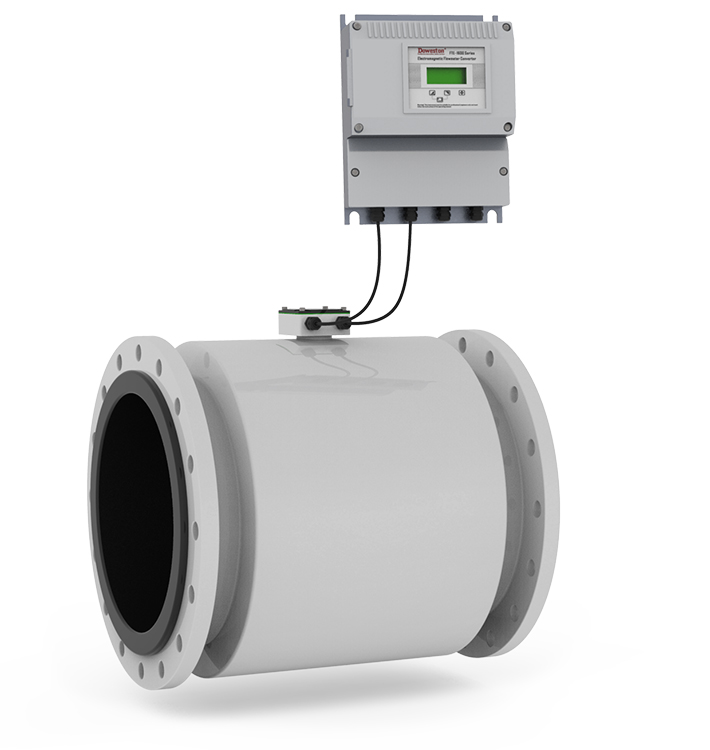

Многопараметрический электромагнитный расходомер серии FTV-1600Q

Name: Многопараметрический электромагнитный расходомер серии FTV-1600Q
Brand: DOWESTON

МНОГОПАРАМЕТРИЧЕСКИЙ ЭЛЕКТРОМАГНИТНЫЙ РАСХОДОМЕР FTV-1600Q СЕРИИ

FTV-1600Q серия Многопараметрический электромагнитный расходомер

Электромагнитный расходомер с интегрированными датчиками температуры и давления

FTV-1600Q серия (многопараметрическое исполнение) — это электромагнитный расходомер, который объединяет в одном приборе измерение расхода, температуры и давления жидкости.

Интегрированные датчики температуры и давления позволяют одновременно контролировать несколько параметров технологического процесса без установки отдельных датчиков. Это снижает стоимость монтажа и упрощает интеграцию в систему управления. Прибор идеально подходит для применения в теплоэнергетике, водоподготовке и других отраслях, где требуется контроль нескольких параметров.

Подробнее

Особенности

Особенности продукта

Многопараметрическое измерение: Расход + температура + давление
Снижение стоимости монтажа: Один прибор вместо трёх
Высокая точность: ±0.5% от измеряемого значения
Выход 4-20mA/HART: Интеграция в системы управления
Цветной дисплей: Отображение всех параметров
Измерение проводящих жидкостей: Вода, стоки, пульпа
Компактная конструкция: Экономия места

Области применения

Теплоэнергетика: Измерение расхода теплоносителя
Водоподготовка: Контроль качества воды
Химическая промышленность: Технологические жидкости
Водоснабжение: Коммерческий учёт воды
Системы отопления: Контроль параметров теплоносителя

Принцип работы

Электромагнитный расходомер использует закон электромагнитной индукции Фарадея. Проводящая жидкость протекает через магнитное поле, создаваемое катушками возбуждения. При этом в жидкости индуцируется ЭДС, пропорциональная скорости потока. Два электрода измеряют эту ЭДС, которая преобразуется в значение объёмного расхода. Интегрированные датчики температуры и давления одновременно измеряют соответственно температуру и давление жидкости. Многопараметрическая конструкция позволяет контролировать несколько параметров процесса одним прибором.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемые параметры	Объёмный расход; температура; давление
Диаметр условного прохода	DN15...DN2000
Точность измерения расхода	±0.5% ИР; ±0.2% ИР (по заказу)
Точность измерения температуры	±0.5°C
Точность измерения давления	±0.5% ДИ
Повторяемость	±0.1%
Диапазон скоростей	0.1...10 м/с
Отношение диапазонов	1:100
Минимальная электропроводность	5 мкСм/см
Температура среды	-25...+180°C
Температура окружающей среды	-25...+60°C
Номинальное давление	1.6 МПа; 4.0 МПа (по заказу)
Выходной сигнал	4-20mA HART (2 канала); импульсный; RS485 Modbus
Релейные выходы	2...4 реле; 30 В DC / 0.1 А
Дисплей	Цветной графический ЖК; отображение расхода, температуры и давления
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 20 Вт
Присоединение	Фланцевое; резьбовое
Материал электродов	Нержавеющая сталь 316L; Hastelloy C; тантал
Материал корпуса	Нержавеющая сталь; углеродистая сталь
Уплотнения	EPDM; FKM; PTFE
Степень защиты	IP65 / IP67 / IP68
Взрывозащита	Ex ia IIC T6; Ex d IIC T6 (по заказу)
Соответствие стандартам	ГОСТ Р, OIML R49, MID, CE, EAC

Документация

Брошюра
Руководство по эксплуатации
Чертежи и ПО
