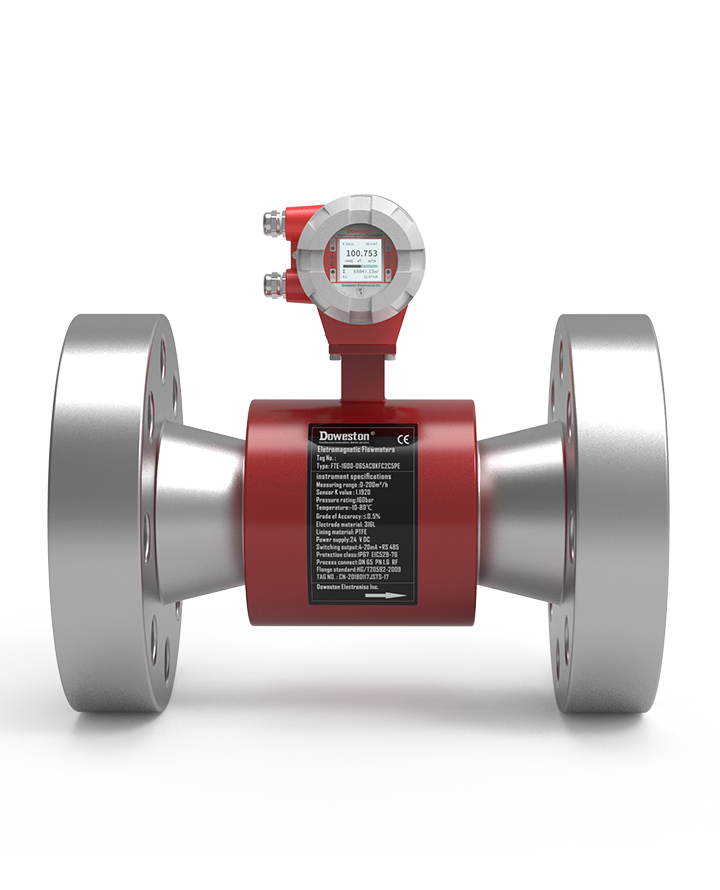

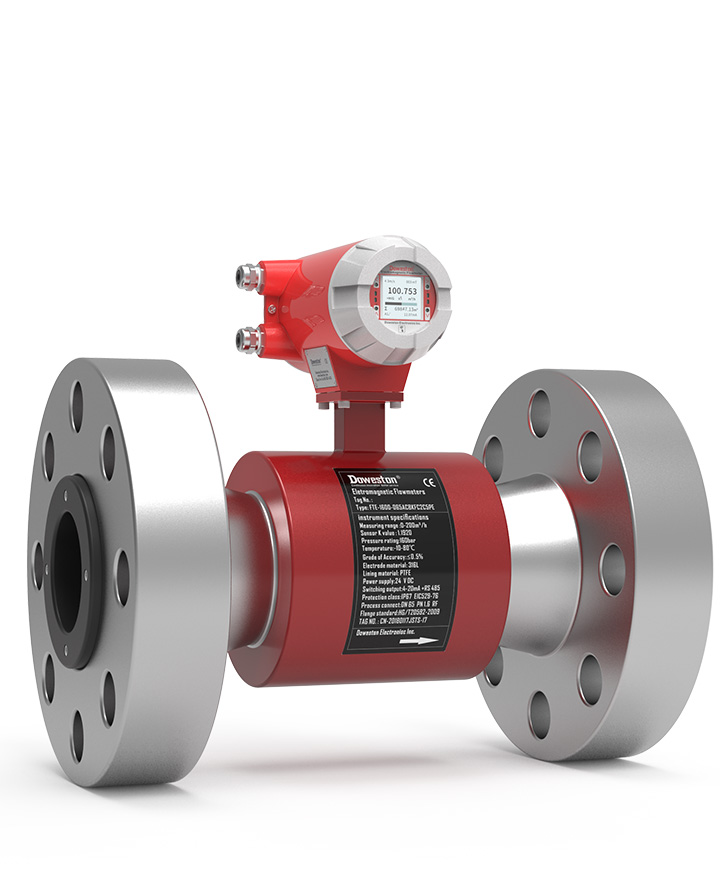

Электромагнитный расходомер высокого давления серии FTV-1600Q

Name: Электромагнитный расходомер высокого давления серии FTV-1600Q
Brand: DOWESTON

ЭЛЕКТРОМАГНИТНЫЙ РАСХОДОМЕР ВЫСОКОГО ДАВЛЕНИЯ FTV-1600Q СЕРИИ

FTV-1600Q серия Электромагнитный расходомер высокого давления

Электромагнитный расходомер для высоких давлений до 42 МПа

FTV-1600Q серия (высокое давление) — это электромагнитный расходомер, специально разработанный для применения в условиях высокого рабочего давления.

Усиленная конструкция измерительной трубы и фланцев обеспечивает надёжную работу при давлении до 42 МПа. Прибор предназначен для применения в нефтегазовой отрасли, гидравлических системах, гидроиспытаниях и других отраслях, где требуется измерение расхода при высоком давлении.

Подробнее

Особенности

Особенности продукта

Высокое давление: До 42 МПа
Усиленная конструкция: Толстостенная измерительная труба
Фланцевое присоединение высокого давления: По стандартам ANSI/API
Высокая точность: ±0.5% от измеряемого значения
Выход 4-20mA/HART: Интеграция в системы управления
Цветной дисплей: Отображение расхода и объёма
Для нефтегазовой отрасли: Коррозионностойкие материалы

Области применения

Нефтегазовая отрасль: Измерение расхода нефти и нефтепродуктов
Гидравлические системы: Контроль расхода рабочей жидкости
Гидроиспытания: Измерение расхода при испытаниях давлением
Буровые установки: Контроль расхода бурового раствора
Высоконапорные системы: Промышленные установки высокого давления

Принцип работы

Электромагнитный расходомер использует закон электромагнитной индукции Фарадея. Проводящая жидкость протекает через магнитное поле, создаваемое катушками возбуждения. При этом в жидкости индуцируется ЭДС, пропорциональная скорости потока. Два электрода измеряют эту ЭДС, которая преобразуется в значение объёмного расхода. Конструкция высокого давления включает толстостенную измерительную трубу из нержавеющей стали, усиленные фланцы и специальные уплотнения, обеспечивающие надёжную работу при давлении до 42 МПа.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемый параметр	Объёмный расход проводящих жидкостей
Диаметр условного прохода	DN15...DN200
Точность измерения	±0.5% ИР; ±0.2% ИР (по заказу)
Повторяемость	±0.1%
Диапазон скоростей	0.1...10 м/с
Отношение диапазонов	1:100
Минимальная электропроводность	5 мкСм/см
Температура среды	-25...+150°C
Температура окружающей среды	-25...+60°C
Номинальное давление	16 МПа; 25 МПа; 32 МПа; 42 МПа (по заказу)
Испытательное давление	1.5 × номинальное давление
Выходной сигнал	4-20mA HART; импульсный; RS485 Modbus
Релейные выходы	2 реле; 30 В DC / 0.1 А
Дисплей	Цветной графический ЖК
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 15 Вт
Присоединение	Фланцевое (высокое давление); по стандарту ANSI B16.5 / ГОСТ 12821
Материал измерительной трубы	Нержавеющая сталь 316L; 321
Материал электродов	Нержавеющая сталь 316L; Hastelloy C; тантал
Материал фланцев	Углеродистая сталь (платинированная); нержавеющая сталь
Уплотнения	Спирально-навитые; графит; PTFE
Степень защиты	IP65 / IP67
Взрывозащита	Ex ia IIC T6; Ex d IIC T6
Соответствие стандартам	ГОСТ Р, API, OIML R49, MID, CE, EAC

Документация

Брошюра
Руководство по эксплуатации
Чертежи и ПО
