Главная страница > Продукция > Мониторинг расхода и сигнализация > Электромагнитный расходомер > Сплит электромагнитный расходомер серии FTE-1600F

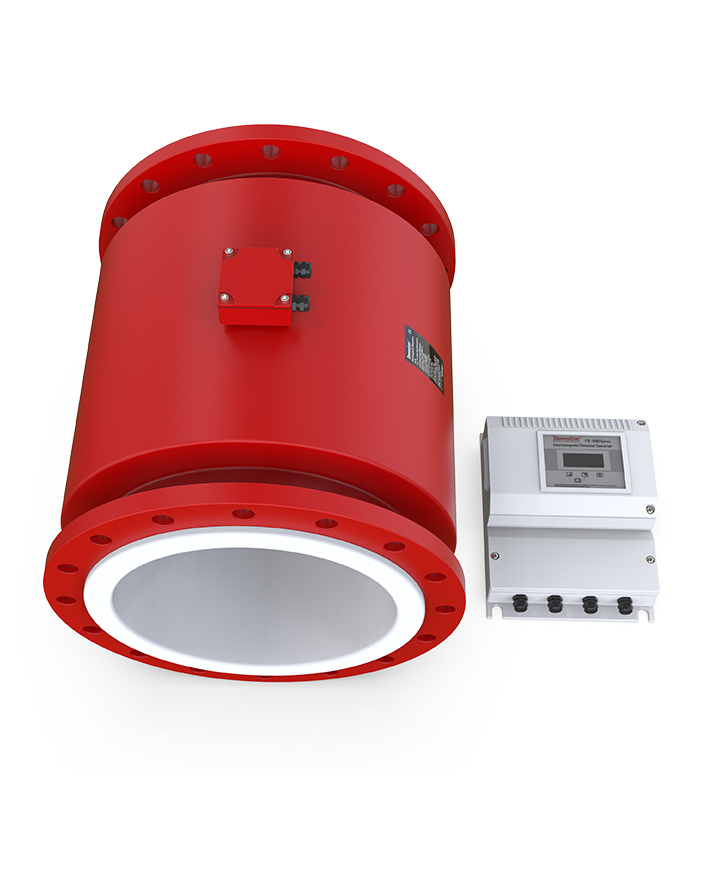

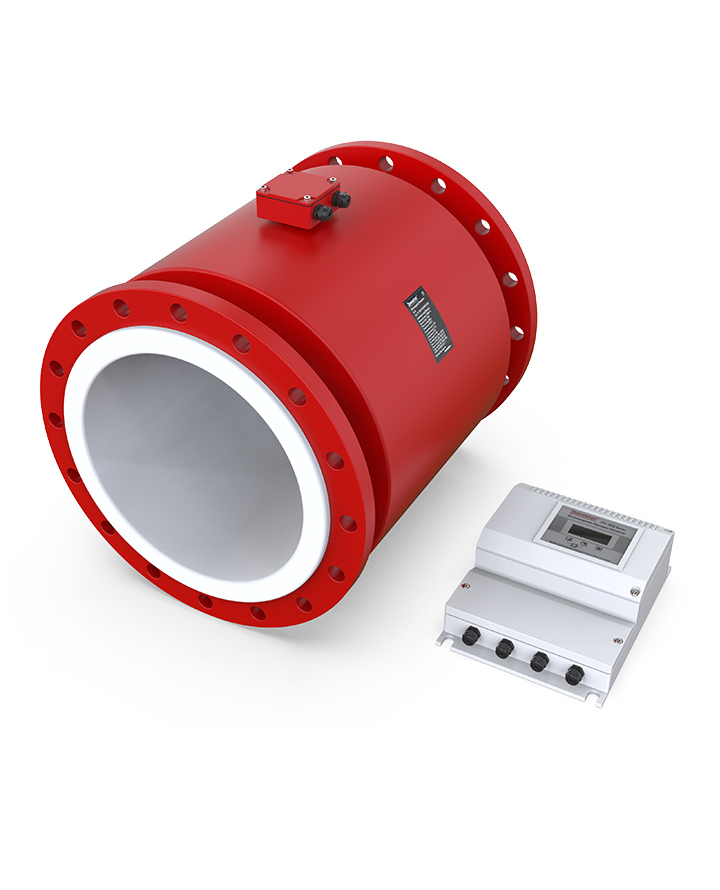

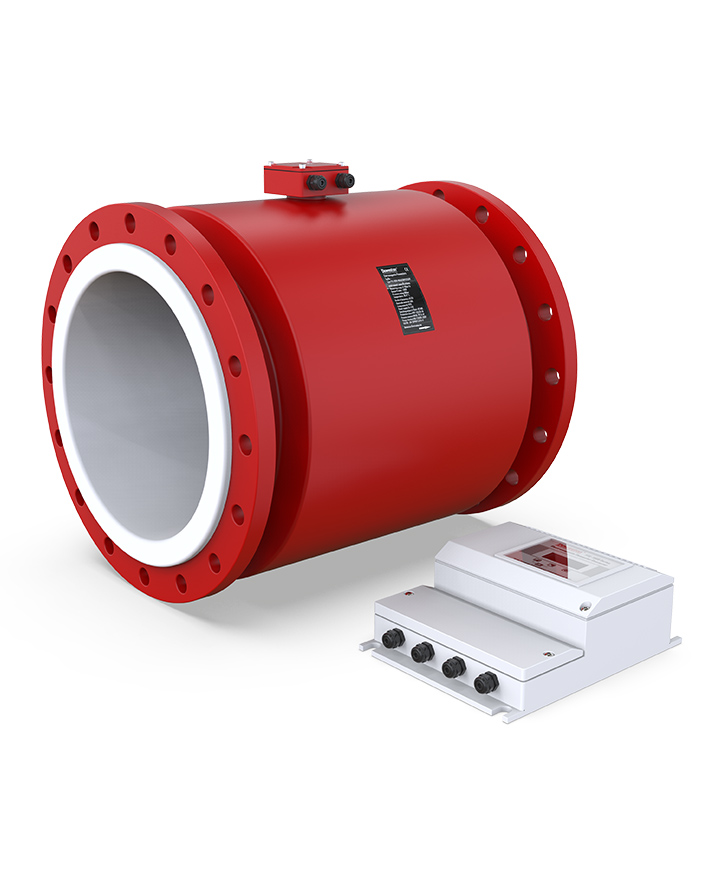

Сплит электромагнитный расходомер серии FTE-1600F - фото продукта 1 DOWESTON

Сплит электромагнитный расходомер серии FTE-1600F

Name: Сплит электромагнитный расходомер серии FTE-1600F
Brand: DOWESTON

СПЛИТ ЭЛЕКТРОМАГНИТНЫЙ РАСХОДОМЕР FTE-1600F СЕРИИ

FTE-1600F серия Сплит электромагнитный расходомер

Раздельная конструкция: первичный преобразователь и измерительный преобразователь

FTE-1600F серия (сплит-исполнение) — это электромагнитный расходомер с раздельной конструкцией, состоящей из первичного преобразователя (датчика) и измерительного преобразователя (электроники).

Раздельная конструкция позволяет устанавливать электронику в удобном для обслуживания месте, а датчик — непосредственно на трубопроводе. Это особенно удобно при установке в труднодоступных местах, в условиях высокой температуры или высокой влажности. Кабель между датчиком и электроникой может иметь длину до 100 метров.

Подробнее

Особенности

Особенности продукта

Раздельная конструкция: Датчик + электроника
Удалённый дисплей: До 100 м от датчика
Удобство обслуживания: Электроника в доступном месте
Высокая точность: ±0.5% от измеряемого значения
Выход 4-20mA/HART: Интеграция в системы управления
Цветной дисплей: Отображение расхода и объёма
Для тяжёлых условий: Высокая температура, влажность

Области применения

Теплоэнергетика: Измерение расхода горячей воды
Пищевая промышленность: Технологические жидкости
Химическая промышленность: Коррозионные среды
Водоснабжение: Подземные камеры, колодцы
Нефтегазовая отрасль: Установки на открытом воздухе

Принцип работы

Электромагнитный расходомер использует закон электромагнитной индукции Фарадея. Проводящая жидкость протекает через магнитное поле, создаваемое катушками возбуждения в первичном преобразователе. При этом в жидкости индуцируется ЭДС, пропорциональная скорости потока. Два электрода измеряют эту ЭДС и передают её по кабелю в измерительный преобразователь. Электроника обрабатывает сигнал, преобразует его в значение объёмного расхода и отображает на дисплее. Раздельная конструкция обеспечивает гибкость при монтаже и удобство обслуживания.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемый параметр	Объёмный расход проводящих жидкостей
Конструкция	Раздельная (сплит): датчик + измерительный преобразователь
Диаметр условного прохода	DN15...DN2000
Точность измерения	±0.5% ИР; ±0.2% ИР (по заказу)
Повторяемость	±0.1%
Диапазон скоростей	0.1...10 м/с
Отношение диапазонов	1:100
Минимальная электропроводность	5 мкСм/см
Температура среды	-25...+180°C; +220°C (по заказу)
Температура окружающей среды	Датчик: -25...+120°C; Электроника: -25...+60°C
Номинальное давление	1.6 МПа; 4.0 МПа; 16 МПа (по заказу)
Длина кабеля	До 100 м (стандартно 10 м)
Выходной сигнал	4-20mA HART; импульсный; RS485 Modbus
Релейные выходы	2 реле; 30 В DC / 0.1 А
Дисплей	Цветной графический ЖК (на измерительном преобразователе)
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 15 Вт
Присоединение	Фланцевое; резьбовое
Материал электродов	Нержавеющая сталь 316L; Hastelloy C; тантал
Материал корпуса датчика	Нержавеющая сталь; углеродистая сталь
Материал корпуса электроники	Алюминиевый сплав; нержавеющая сталь
Уплотнения	EPDM; FKM; PTFE
Степень защиты	Датчик: IP65/IP67/IP68; Электроника: IP65
Взрывозащита	Ex ia IIC T6; Ex d IIC T6 (по заказу)
Соответствие стандартам	ГОСТ Р, OIML R49, MID, CE, EAC

Документация

Брошюра
Руководство по эксплуатации
Чертежи и ПО
