Главная страница > Продукция > Мониторинг расхода и сигнализация > Электромагнитный расходомер > Межфланцевый электромагнитный расходомер серии FTV-1600Q

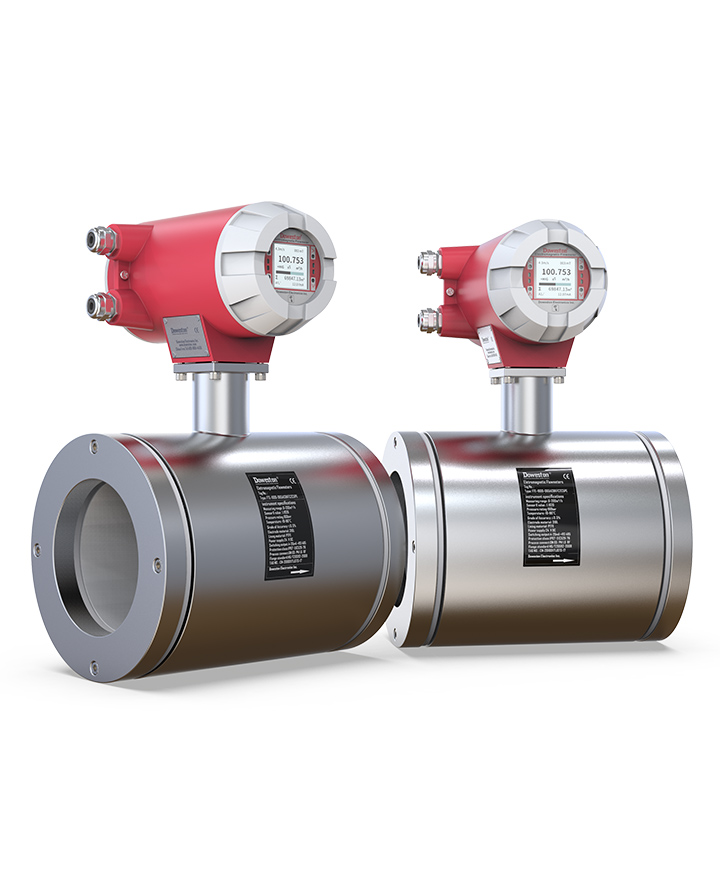

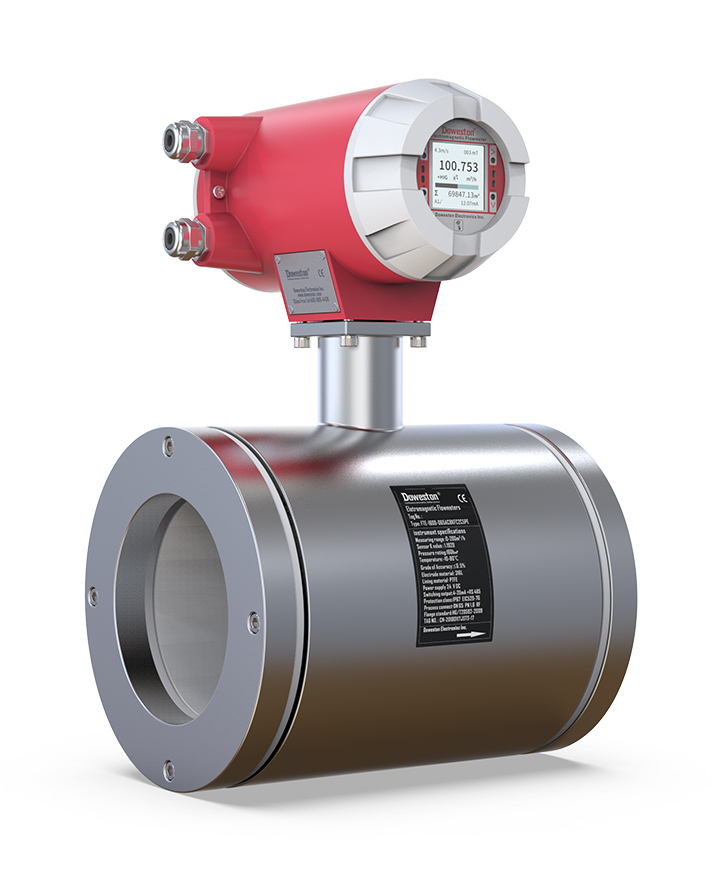

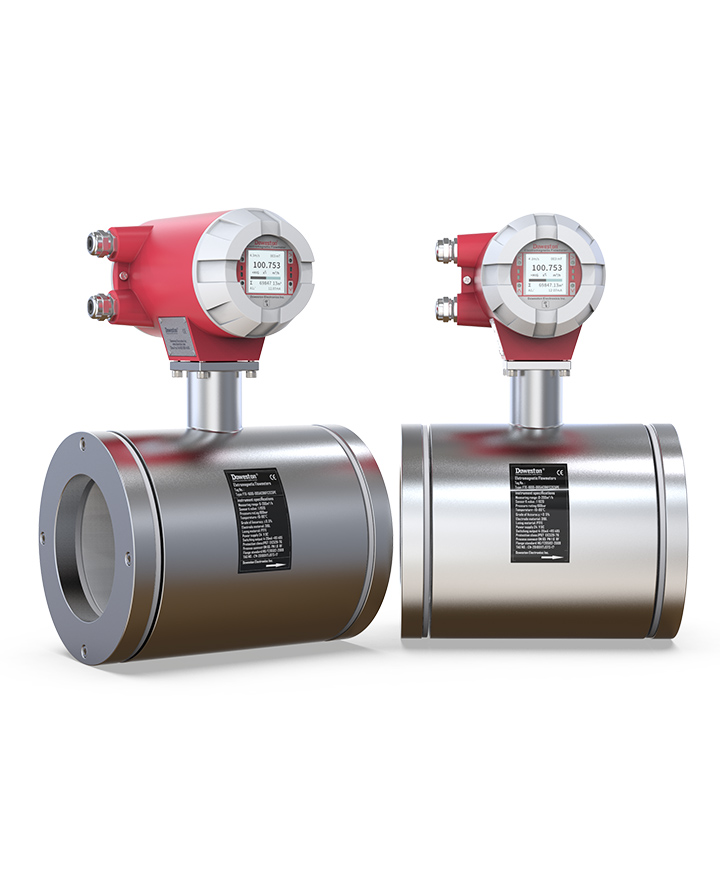

Межфланцевый электромагнитный расходомер серии FTV-1600Q - фото продукта 1 DOWESTON

Межфланцевый электромагнитный расходомер серии FTV-1600Q

Name: Межфланцевый электромагнитный расходомер серии FTV-1600Q
Brand: DOWESTON

МЕЖФЛАНЦЕВЫЙ ЭЛЕКТРОМАГНИТНЫЙ РАСХОДОМЕР FTV-1600Q СЕРИИ

FTV-1600Q серия Межфланцевый электромагнитный расходомер

Компактный электромагнитный расходомер для измерения расхода проводящих жидкостей

FTV-1600Q серия — это межфланцевый электромагнитный расходомер, предназначенный для измерения объёмного расхода проводящих жидкостей в трубопроводах.

Компактная межфланцевая конструкция позволяет легко установить прибор между стандартными фланцами трубопровода. Отсутствие подвижных частей и препятствий в потоке обеспечивает низкие потери давления и долгий срок службы. Прибор идеально подходит для применения в водоподготовке, пищевой промышленности и ЖКХ.

Подробнее

Особенности

Особенности продукта

Межфланцевая конструкция: Компактный размер, простая установка
Отсутствие подвижных частей: Низкие потери давления
Высокая точность: ±0.5% от измеряемого значения
Широкий диапазон: От малых до больших расходов
Выход 4-20mA/HART: Интеграция в системы управления
Цифровой дисплей: Отображение расхода и суммы
Различные материалы футеровки: Для агрессивных сред

Области применения

Водоподготовка: Измерение расхода воды
ЖКХ: Коммунальное водоснабжение и канализация
Пищевая промышленность: Измерение расхода жидких продуктов
Химическая промышленность: Измерение расхода агрессивных жидкостей
Металлургия: Охлаждающая вода, технологические жидкости

Принцип работы

Электромагнитный расходомер работает на основе закона Фарадея об электромагнитной индукции. Когда проводящая жидкость движется через магнитное поле, создаваемое катушками расходомера, в жидкости индуцируется электрическое напряжение. Это напряжение пропорционально скорости потока и измеряется электродами, установленными в стенке измерительной трубы. По скорости потока и площади сечения трубы вычисляется объёмный расход жидкости.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемый параметр	Объёмный расход проводящих жидкостей
Диаметр условного прохода	DN10...DN100
Точность измерения	±0.5% ИР; ±0.2% ИР (по заказу)
Повторяемость	±0.1%
Диапазон расходов	0.1...10 м/с
Минимальная проводимость	≥ 5 мкСм/см
Температура среды	-25...+150°C
Температура окружающей среды	-25...+60°C
Номинальное давление	1.6 МПа; 4.0 МПа (по заказу)
Выходной сигнал	4-20mA HART; импульсный; RS485 Modbus
Релейные выходы	2 реле; 30 В DC / 0.1 А
Дисплей	ЖК; отображение расхода и суммы
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 10 Вт
Присоединение	Межфланцевое; между стандартными фланцами
Материал футеровки	PTFE; PFA; резина; полиуретан
Материал электродов	Нержавеющая сталь 316L; Hastelloy C; тантал; титан
Материал корпуса	Нержавеющая сталь; алюминий
Степень защиты	IP65 / IP67 / IP68
Соответствие стандартам	ГОСТ Р, OIML R49, CE, EAC
