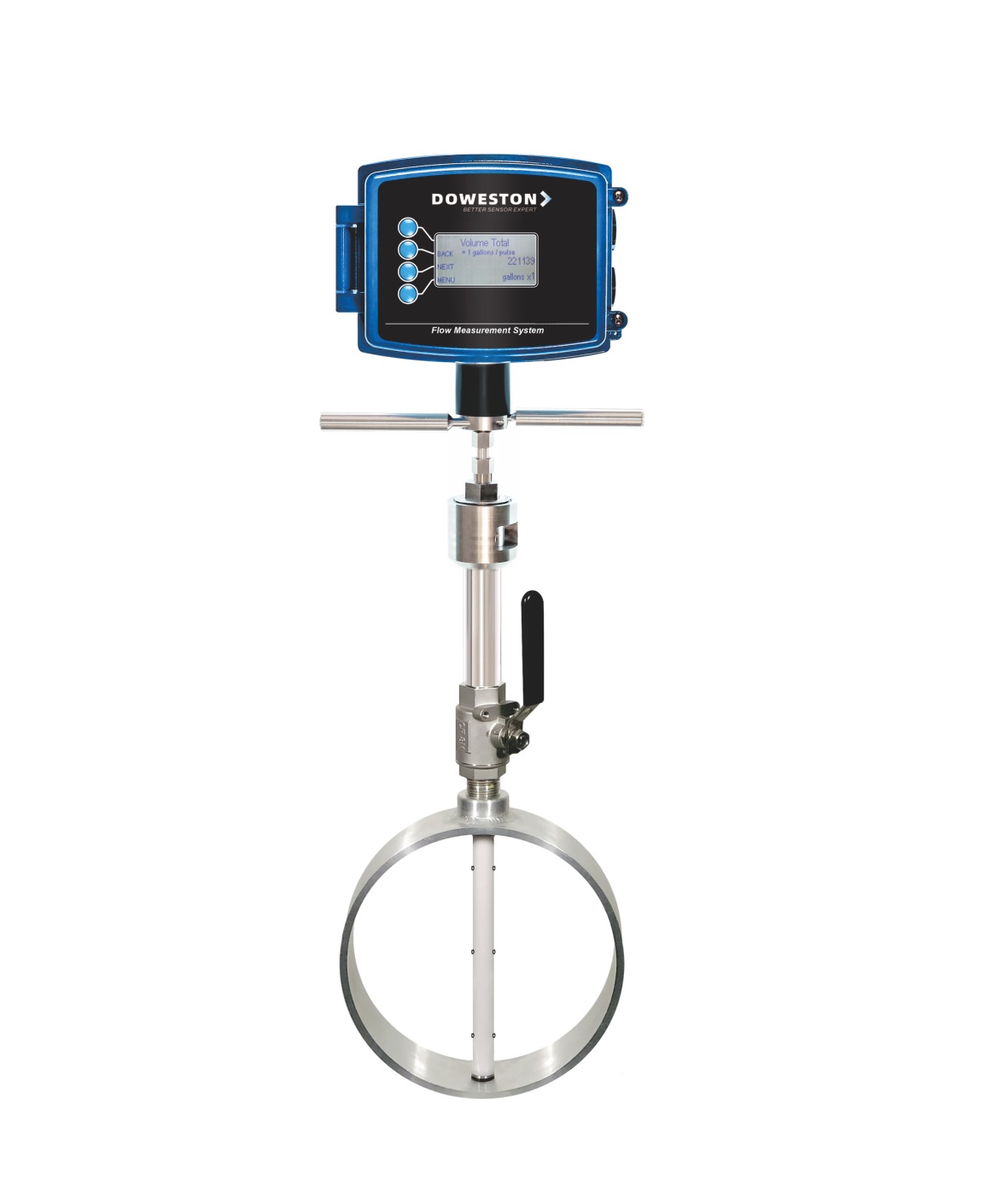

Name: FTE-1600P Вставной электромагнитный расходомер
Brand: DOWESTON

FTE-1600P

Вставной электромагнитный расходомер

ВСТАВНОЙ·БОЛЬШИЕ ДИАМЕТРЫ·ЭКОНОМИЧНЫЙ Вставной электромагнитный расходомер FTE…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

ВСТАВНОЙ·БОЛЬШИЕ ДИАМЕТРЫ·ЭКОНОМИЧНЫЙ

Вставной электромагнитный расходомер FTE-1600P

Экономичное решение для измерения расхода жидкостей на больших диаметрах

FTE-1600P — это вставной электромагнитный расходомер, предназначенный для измерения объёмного расхода электропроводящих жидкостей в трубопроводах большого диаметра. Конструктивное исполнение "вставной" значительно снижает стоимость прибора по сравнению с полнопроходными моделями при том же диаметре трубопровода.

Расходомер идеально подходит для систем водоснабжения, канализации, вентиляции и других применений, где требуется измерение расхода на больших диаметрах при ограниченном бюджете. Монтаж осуществляется через штатные ответные фланцы или специальные монтажные узлы.

Особенности

FEATURES

Особенности продукта

Экономичность: Значительно дешевле полнопроходных расходомеров на больших диаметрах
Простой монтаж: Установка через стандартные фланцевые соединения
Большие диаметры: DN100...DN2000 и выше
Минимальные потери давления: Отсутствие выступающих частей в потоке
Измерение любых электропроводящих жидкостей: Вода, сточные воды, пульпа
Двунаправленное измерение: Измерение расхода в обоих направлениях
Местный дисплей: Отображение расхода, объёма, сигнала

Области применения

Водоснабжение: Коммерческий учёт воды на крупных водоводах
Водоотведение: Измерение сточных и бытовых вод
Энергетика: Технологические воды на ТЭЦ и котельных
Металлургия: Замкнутые системы водооборота
Сельское хозяйство: Системы орошения и водоснабжения

Принцип работы

Принцип действия основан на законе Фарадея об электромагнитной индукции. Электропроводящая жидкость, протекая через магнитное поле, создаёт ЭДС, пропорциональную средней скорости потока. Электроды, установленные в измерительном участке, снимают этот сигнал, который обрабатывается электронным блоком и преобразуется в стандартный выходной сигнал.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Диаметр трубопровода	DN100...DN2000
Измеряемая среда	Электропроводящие жидкости (проводимость > 5 мкСм/см)
Диапазон расходов	0.5...10 м/с (рекомендуемый диапазон скоростей)
Точность измерения	±1.5% от показаний
Повторяемость	±0.5%
Температура среды	-20...+120°C
Давление в трубопроводе	До 1.6 МПа (по фланцу)
Выходной сигнал	4-20mA HART; импульсный; RS485 Modbus
Питание	85...265 В AC; 12...36 В DC
Дисплей	ЖК, с подсветкой, отображение расхода и объёма
Материал электродов	Нержавеющая сталь 316L; Hastelloy C (опция)
Материал футеровки	PTEE; полиуретан; резина
Степень защиты	IP65 / IP67
Взрывозащита (опция)	Ex d IIC T6
Монтажная длина (прямые участки)	5DN перед расходомером, 2DN после
Соответствие стандартам	CE, OIML R49, EAC, ГОСТ 8.374
